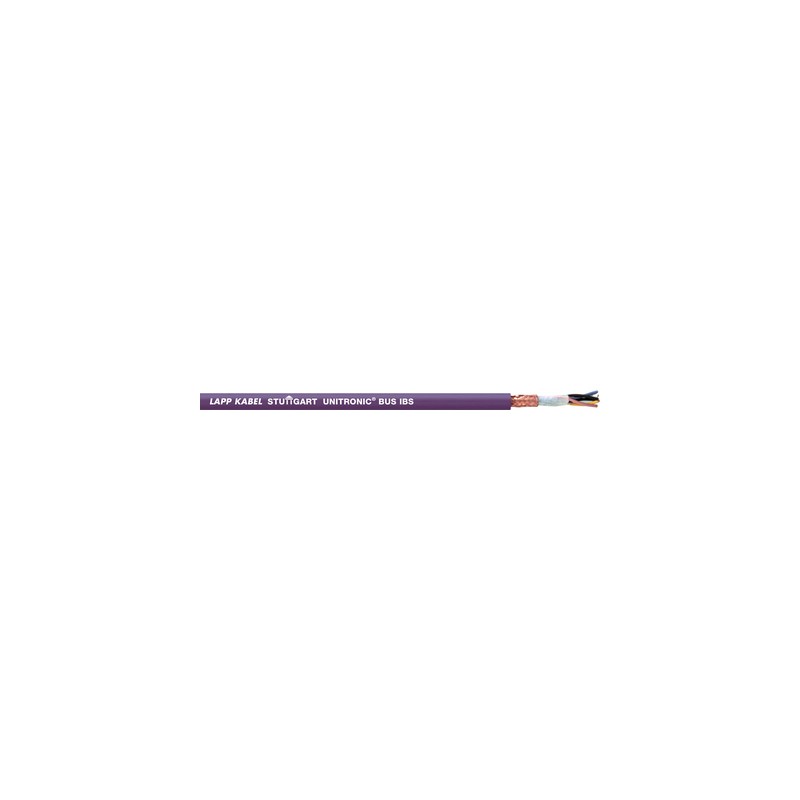

2170207 UNITRONIC BUS IBS Yv 3X2X0,22 LAPP Câbles INTERBUS pour installation fixe Pose extérieure/enterrée

Avantages

• Certifié par le INTERBUS CLUB

Applications

• Pose en extérieur, en pleine terre

Particularités

• Câble IBS - pose en extérieur / enterrée + résistant aux UV (câble bus + câble d'installation bus)
• Longueurs (maximales) de câble par segment de bus en fonction du débit :
• 500 kbit/s = max. 400 m
• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon la norme DIN EN 61158

Constitution du produit

• UNITRONIC®BUS IBS Yv : Âme multibrins nus isolation du conducteur : Gaine extérieure à tresse de blindage en cuivre étamé PE : PVC, noir (RAL 9005)
• UNITRONIC®BUS IBS Yv COMBI: Âme multibrins nus isolation du conducteur : PE 3x2x0,22 : blanc/marron, vert/jaune, gris/rose 3x1,0 : rouge, bleu, vert/jaune étamé Gaine intérieure à tresse de blindage en cuivre : PVC, violet RAL (4001), diamètre extérieur : 7,9 mm Gaine extérieure : PVC, noir (RAL 9005), diamètre extérieur : 9,4 mm

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000830
• ETIM Classe 5.0 - Description : Câble de données

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000830
• ETIM 6.0 Classe-Description : Câbles de données

Tension de service

• (pas pour des applications à courant fort)
  250 V

Résistance de l'âme

• (boucle ): max. 186 Ohm/km

Rayon de courbure minimum

• Pose fixe : 8 x diamètre extérieur

Tension d'essai

• Conducteur/conducteur : 1 500 V eff.

Impédance caractéristique

• 100 Ohm

Plage de température

• En pose fixe : -40°C à +70°C
