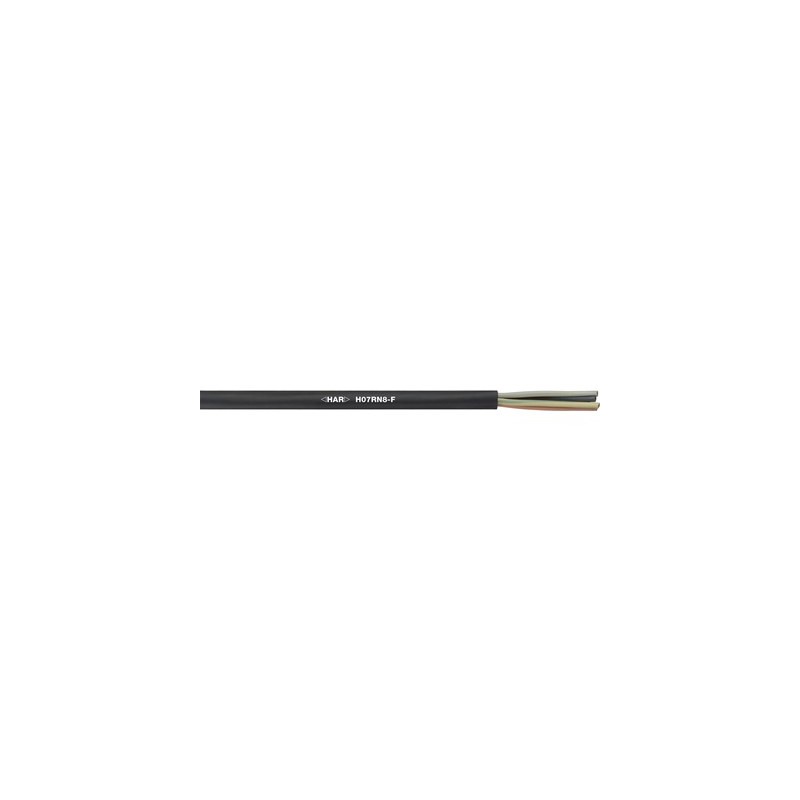

1600611 H07RN8-F 4G4 LAPP Câble de pompe submersible

Avantages

• Submersible, d'après les standards d'application, ex. EN 50565-2
• Selon EN 50565-2, utilisation sous-marine interdite dans les zones à trafic maritime, eaux à courants ou zones à risques de dommages mécaniques dangereux
• Fortes sollicitations
• Version conforme "HAR" avec marquage de test et de certification "HAR" pour l'obtention accélérée des homologations si l'application finale du câble se situe sur le territoire européen CENELEC

Applications

• Selon EN 50565-2: locaux secs ou humides, ainsi qu'en extérieure et en eaux industrielles.
• Pour le raccordement du matériel mobile, électrique dans les eaux industrielles
• Pour utilisation en pompes immergées
• Submersible jusqu'à 10 mètre de profondeur, d'après le standard AD8

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Résistant aux huiles selon EN 60811-404:
• Flexible

Homologations / références de la norme

• Homologation du câble type <HAR> selon EN 50525-2-21

Constitution du produit

• Âme à brins fins de cuivre nu
• Isolation du conducteur : mélange de caoutchouc , type EI 4
• Gaine extérieure : mélange de caoutchouc type EM2

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM Classe 5.0 - Description : Câble souple

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001578
• ETIM 6.0 Classe-Description : Câble flexible

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : noir avec numéros blancs

Constitution de l'âme

• À brins fins selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Rayon de courbure minimum

• 4 à 8 x diamètre extérieur (EN 50565-1)

Tension nominale

• U₀/U: 450/750 V

Tension d'essai

• 2500 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Capacité de charge

• VDE 0298 Partie 4
• EN 50565-1/ VDE 0298-565-1

Plage de température

• Conducteur : fixe/mobile : de -40/-25 °C à +60 °C
• Température de l'eau max. : +40°C
