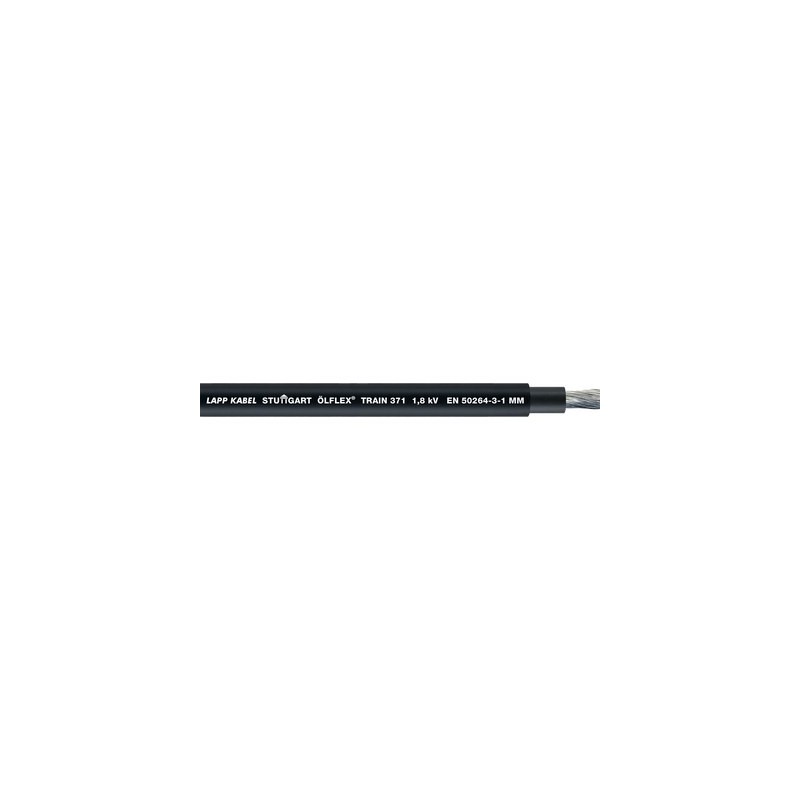

15371015 LAPP TRAIN ÖLFLEX 371 1,8KV 1X300

Avantages

• Haute résistance électrique et durabilité mécanique grâce à la construction de câbles à double couche
• Bonne résistance chimique voir l’annexe T1
• Résistant aux influences mécaniques dans des conditions environnementales difficiles
• Plage de température étendue
• La réduction de la propagation des flammes augmente la protection contre les dommages aux personnes et aux biens en cas d’incendie

Plage d’applications

• Pour une utilisation dans les véhicules ferroviaires, pour les installations fixes et les applications où le mouvement peut être limité
• Convient pour le câblage des armoires de commande, des distributeurs, des convertisseurs, des moteurs et des batteries
• Également applicable dans les environnements huileux et les zones à température ambiante accrue

Caractéristiques du produit

• Comportement au feu selon la norme EN/IEC:
  - Sans halogène selon la en 60754-1
  - Pas de gaz corrosifs selon la en 60754-2
  - Pas de fluor selon la en 60684-2
  - Pas de gaz toxiques selon la en 50305
  - Faible densité de fumée selon la en 61034-2
  - Retardateur de flamme selon la en 60332-1-2
  - Pas de propagation de flamme selon
  EN 60332-3-24 / EN 60332-3-25 /
  Norme EN 50305
• Comportement du feu selon NF:
  - Toxicité des gaz selon NF X 70-100
  - Faible densité de fumée acc. à NF X 10-702
  - Pas de propagation de flammes selon NF C 32-070,
  chat. C1 et C2
• Propriétés chimiques:
  - Résistant à l’huile selon EN 50264-3-1
  - Résistant au carburant selon EN 50264-3-1
  - Résistant aux acides selon EN 50264-3-1
  - Résistant aux alcalis selon EN 50264-3-1
  - Résistant à l’ozone selon EN 50264-3-1/
  EN 50305)
• Cote actuelle selon la section EN 50355, appendice A

Références aux normes / Approbations

• EN 50382-2 type FF
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Classification : C / F1
  (propagation de la flamme / fumée)

Maquillage du produit

• Brin de cuivre étamé, fil fin
• Isolation: Composé polymère réticulé par faisceau d’électrons EI 109
• Gaine externe: faisceau d’électrons réticulé polymère-composé EM 104
• Couleur de la gaine extérieure: Noir

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000057
• ETIM 5.0 Class-Description: Câble d’alimentation basse tension

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000057
• ETIM 6.0 Class-Description: Câble d’alimentation basse tension

Échouage de conducteur

• Câblé finement / Finement toronné selon IEC 60228, classe de conducteur 5

Rayon de pliage minimal

• Installation fixe :
  ≤ 12 mm: 3 x OD
  > 12 mm: 4 x OD
• Flexion occasionnelle:
  ≤ 12 mm: 4 x OD
  > 12 mm ≤ 20 mm: 5 x OD
  > 20 mm: 6 x OD
  (DO = diamètre extérieur)

Tension nominale

• U₀/U AC 1,8/3 kV
• U_MCourant alternatif 3,6 kV
  v₀Courant continu 2,7 kV

Tension d’essai

• 6,5 kV CA; 15 kV CC

Plage de température

• Installation fixe :
  -45°C à +120°C (20.000 h)
  -50°C acc. à GOST 20.57.406-81
• Flexion occasionnelle:
  -35°C à +90°C
  Court-circuit : +200°C (5s)
