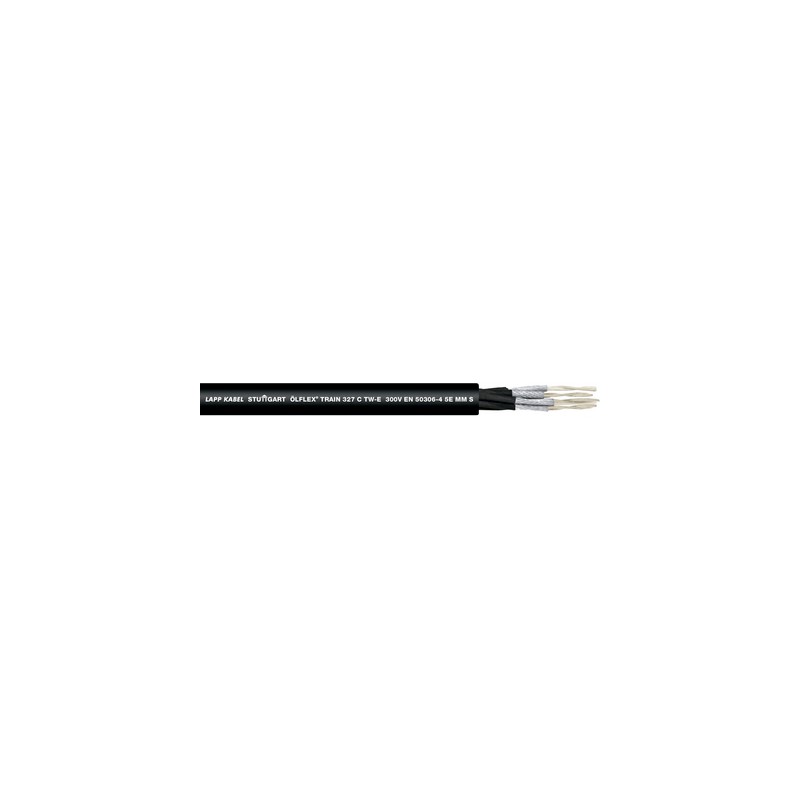

15327013 LAPP TRAIN ÖLFLEX 327 C TW-E 300V 3X(2X1,5)

Avantages

• Réduction de l’épaisseur du mur isolant, puis installation peu encombrante
• Blindage de chaussette en cuivre pour répondre aux exigences CEM en matière de protection contre les interférences électromagnétiques
• Résistant à l’entraînement mécanique dans des conditions environnementales difficiles
• Large plage de température
• La réduction de la propagation des flammes augmente la protection contre les dommages aux personnes et aux biens en cas d’incendie

application

• Dans les environnements industriels pour les applications sensibles à la CEM
• Pour une utilisation dans les véhicules ferroviaires, pour une installation fixe sécurisée et dans des applications à mobilité réduite
• Convient pour le contrôle et la surveillance des circuits et pour le serrage des circuits et le câblage interne des équipements à l’intérieur des trains et des locomotives
• Peut également être utilisé dans des environnements avec la présence d’huiles et dans des zones avec des températures élevées

Caractéristiques du produit

• Réaction au feu selon EN/IEC:
  - Sans halogène selon EN 60754-1
  - Absence de gaz corrosifs selon en 60754-2
  - Absence de fluor conformément à la norme EN 60684-2
  - Absence de gaz toxiques selon en 50305
  - Faible densité de fumée selon EN 61034-2
  - Ignifuge selon EN 60332-1-2
  - Absence de propagation de la flamme conformément à la loi
  EN 60332-3-24 / EN 60332-3-25 /
  Norme EN 50305
• Réaction au feu selon NF:
  - Toxicité des gaz selon NF X 70-100
  - Faible densité de fumée selon NF X 10-702
  - Absence de propagation de la flamme conformément à la norme NF C 32-070,
  chat. C1 et C2
• Propriétés chimiques:
  - Résistant à l’huile selon EN 50306
  - Résistant au carburant selon EN 50306
  - Résistant aux acides selon EN 50306
  - Résistant aux alcalis selon EN 50306
  - Résistant à l’ozone selon EN 50306
• Débit de courant selon EN 50355, Annexe A

Références/approbations réglementaires

• EN 50306-4 classe E, type MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101

Construction

• Brin de cuivre étamé, 19 ou 37 fils, SRC (conducteur circulaire spécial)
• Isolation: composé polymère réticulé avec faisceaux d’électrons conformément à la norme EN 50306
• Couleur d’isolation: blanc avec numérotation noire
• Blindage: bas de blindage en cuivre étamé sur chaque paire
• Revêtement blindé: composé polymère réticulé avec faisceaux d’électrons S2 conformément à la norme EN 50306
• Gaine extérieure: composé polymère réticulé avec faisceaux d’électrons S2 conformément à la norme EN 50306
• Couleur de la gaine extérieure: noir

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• Description classe ETIM 5.0: câble de commande

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000104
• ETIM 6.0 Class-Description: Câble de commande

Code d’identification du conducteur

• blanc avec numérotation noire

Conducteurs de câbles

• 19 ou 37 fils SRC (conducteur circulaire spécial) selon EN 50306-1

Rayon de pliage minimal

• Installation fixe: 5 x diamètre extérieur
• Mouvement occasionnel: 10 x diamètre extérieur

Tension nominale (V)

• U₀: 600 V CA U₀/U: 300/500 V AC selon EN 50306 U_M: 550 V CA

Tension d’essai

• 3,5 kV CA; 8,4 kV CC

Plage de température

• Installation fixe: de -45°C à +125°C (20.000 h) -50°C conf. GOST 20.57.406-81
• Mouvements occasionnels :
  -35°C à +105°C
  Court-circuit : +160°C (5s)
