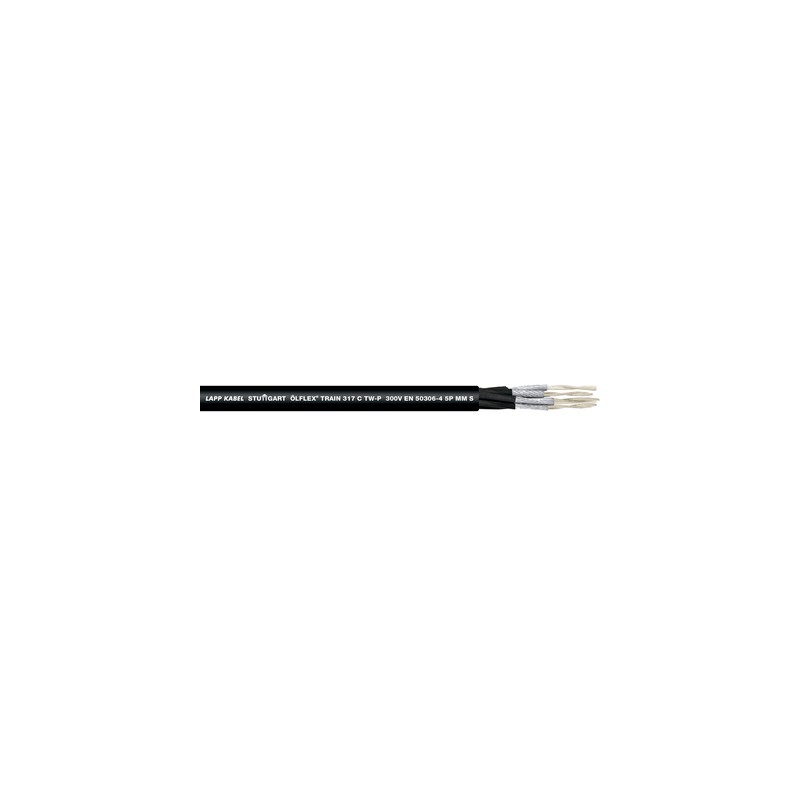

15317007 LAPP TRAIN ÖLFLEX 317 C TW-P 300V 7X(2X0,75)

Avantages

• Réduction de l’épaisseur du mur d’isolation, permettant ainsi une installation peu encombrante
• Le criblage du cuivre est conforme aux exigences CEM et protège contre les interférences électromagnétiques
• Résistant aux influences mécaniques dans des conditions environnementales difficiles
• Plage de température étendue
• La réduction de la propagation des flammes augmente la protection contre les dommages aux personnes et aux biens en cas d’incendie

Plage d’applications

• Dans les environnements sensibles à EMC
• Utilisation dans les véhicules ferroviaires, pour les installations fixes et protégées et les applications où les mouvements peuvent être limités
• Convient pour les circuits de contrôle et de surveillance ainsi que pour les circuits de verrouillage et le câblage interne des équipements des trains et des locomotives
• Également applicable dans les environnements huileux et les zones à température ambiante accrue

Caractéristiques du produit

• Comportement au feu selon la norme EN/IEC:
  - Sans halogène selon la en 60754-1
  - Pas de gaz corrosifs selon la en 60754-2
  - Pas de fluor selon la en 60684-2
  - Pas de gaz toxiques selon la en 50305
  - Faible densité de fumée selon la en 61034-2
  - Retardateur de flamme selon la en 60332-1-2
  - Pas de propagation de flamme selon
  EN 60332-3-24 / EN 60332-3-25 /
  Norme EN 50305
• Comportement du feu selon NF:
  - Toxicité des gaz selon NF X 70-100
  - Faible densité de fumée acc. à NF X 10-702
  - Pas de propagation de flammes selon NF C 32-070,
  chat. C1 et C2
• Propriétés chimiques:
  - Résistant à l’huile selon la en 50306
  - Résistant au carburant selon la en 50306
  - Résistant à l’acide selon la en 50306
  - Résistant aux alcalis selon la en 50306
  - Résistant à l’ozone selon la en 50306
• Cote actuelle selon la section EN 50355, appendice A

Références aux normes / Approbations

• EN 50306-4 classe P, type MM S
• EN 45545-2 HL1, HL2, HL3
• NF F 16-101 - Classification : C / F1
  (propagation de la flamme / fumée)

Maquillage du produit

• Brin de cuivre étamé, 19 ou 37 fils, SRC (Special Round Conductor)
• Isolation: Faisceau d’électrons réticulé Composé polymère selon la en 50306
• Couleur de l’isolant: Blanc avec des chiffres noirs
• Écran: Tressage en cuivre étamé sur chaque paire
• Enveloppe sur écran: faisceau d’électrons réticulé polymère composé S2 selon EN 50306
• Gaine extérieure: faisceau d’électrons réticulé polymère composé S2 selon EN 50306
• Couleur de la gaine extérieure: Noir

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• ETIM 5.0 Class-Description: Câble de commande

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000104
• ETIM 6.0 Class-Description: Câble de commande

Code d’identification de base

• Blanc avec des chiffres noirs

Échouage de conducteur

• SRC (conducteur rond spécial) 19 ou 37 fils selon la en 50306-1

Rayon de pliage minimal

• Installation fixe :
  5 x diamètre extérieur
• Flexion occasionnelle: 10 x diamètre extérieur

Tension nominale

• U₀: 600 V CA
  U₀/U: 300/500 V AC selon la en 50306
  U_M: 550 V CA

Tension d’essai

• 3,5 kV AC; 8,4 kV CC

Plage de température

• Installation fixe :
  -45°C à +125°C (20.000 h)
  -50°C acc. à GOST 20.57.406-81
• Flexion occasionnelle:
  -35°C à +105°C
  Court-circuit : +160°C (5s)
