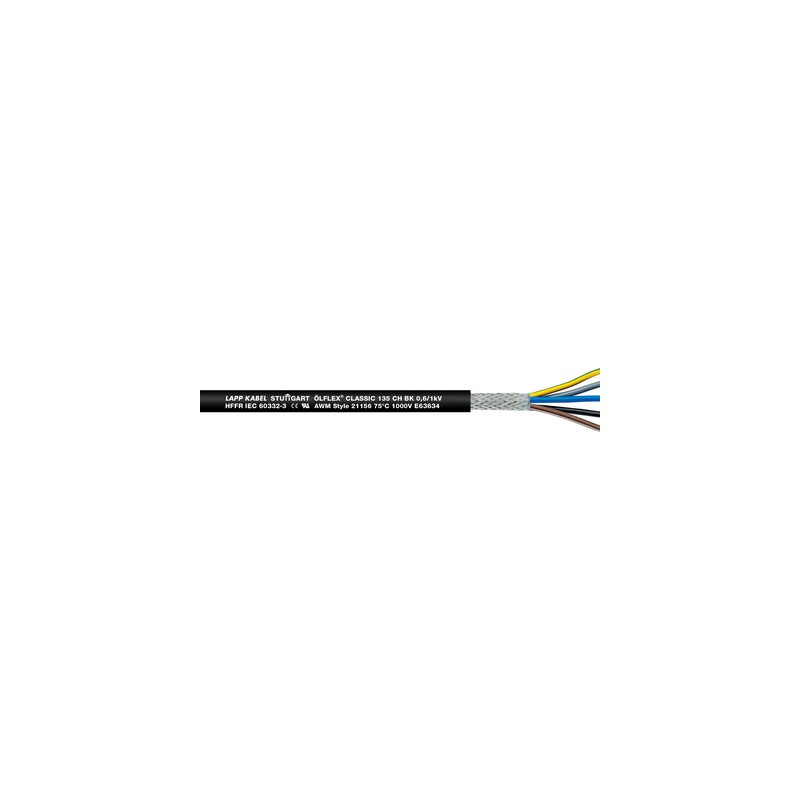

1123473 ÖLFLEX CLASSIC 135 CH BK 0,6/1 kV 12G1,5 LAPP Câble de raccordement et de commande, 0,6/1 kV CA, san..

Avantages

• Pose aisée grâce à sa souplesse
• Faible encombrement grâce aux petits diamètres des câbles

Applications

• Ingénierie industrielle
  Ingénierie mécanique
  Chauffage et climatisation
• Particulièrement indiqué dans les endroits où les vies humaines ou animales et les biens matériels de grande valeur encourent un risque élevé en cas d'incendie
• Pour applications en extérieur
• Selon NFPA 79, édition 2015, sous-chapitre 12.9.2 : utilisation pour la machinerie industrielle employée aux États-Unis, sur la base de la certification UL AWM (reconnue)
• Chaque dimension possède une épaisseur de paroi nominale/minimale de la gaine extérieure de 1.8 mm: Pour les applications où une gaine extérieure renforcée est avantageuse.

Particularités

• Non propagateur de la flamme selon IEC 60332-1-2
  (propagation verticale de la flamme sur câble)
• Non propagateur de l'incendie selon IEC 60332-3-24 ou IEC 60332-3-25 (propagation verticale de la flamme sur les fils ou les câbles en nappes de câbles verticaux)
• Sans halogène selon IEC 60754-1
  (quantité de gaz acides halogénés)
  Corrosivité des fumées selon IEC 60754-2
  (degré d'acidité)
• Faible densité des fumées selon IEC 61034-2
• Résistant aux UV et aux intempéries selon ISO 4892-2
• Résistant à l'ozone selon EN 50396
• UL Cable Flame Test

Homologations / références de la norme

• Selon EN 50525-3-11
• UL AWM (reconnu) Style 21156 (gaine extérieure) avec une température maximale des conducteurs de +75 °C selon UL

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolation du conducteur : sans halogène
• Rubanage en film plastique sans halogène
• Tresse de blindage en cuivre étamé
• Gaine en mélange spécial sans halogène, noire

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM Classe 5.0 - Description : Câble de puissance basse tension

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000057
• ETIM 6.0 Classe-Description : Câble de courant fort

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : noir avec numéros blancs

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Rayon de courbure minimum

• Occasionnellement mobile : 20 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Tension nominale

• U₀/U: 600/1000 V
• UL : 1000 V

Tension d'essai

• Conducteur/Conducteur : 4000 V
• Conducteur/ Blindage: 2000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -25°C à +70°C
  Pose fixe : -40°C à +80°C
• UL : -25 °C à +75 °C
