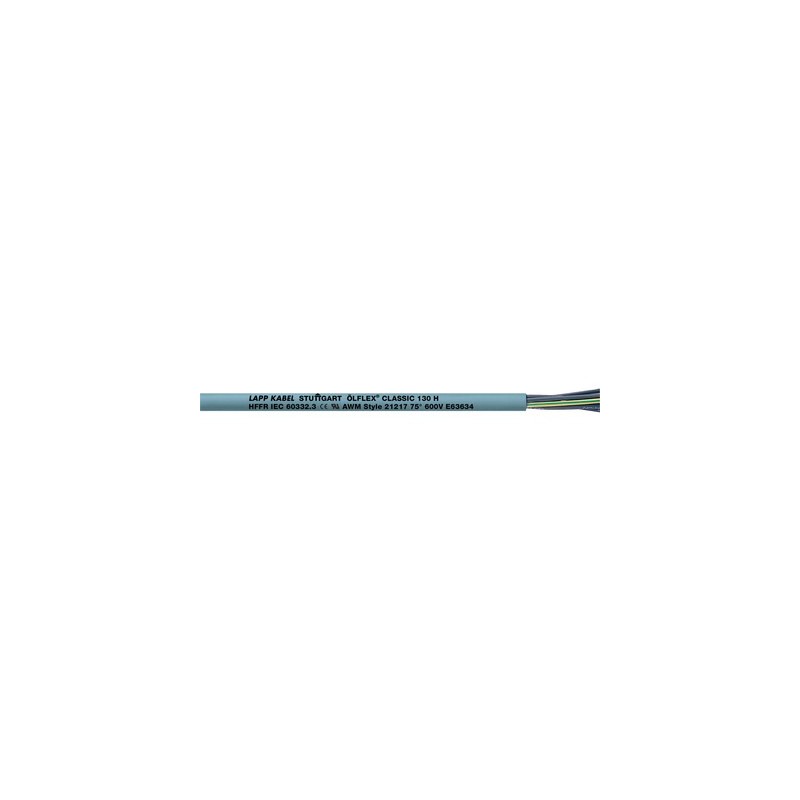

1123075 ÖLFLEX CLASSIC 130 H 7X1 LAPP Câble de commande sans halogène avec résistance améliorée au feu

Avantages

• Pose aisée grâce à sa souplesse
• Homologué pour les applications maritimes

Applications

• Bâtiments publics comme les aéroports ou les gares
• Ingénierie industrielle
  Ingénierie mécanique
  Chauffage et climatisation
• Particulièrement indiqué dans les endroits où les vies humaines ou animales et les biens matériels de grande valeur encourent un risque élevé en cas d'incendie
• Note: pour l'utilisation de câbles AWM (Appliance Wiring Material) dans les machines industrielles (USA) d'après NFPA 79 Ed. 2015: merci de se référer à l'annexe du catalogue T29

Particularités

• Non propagateur de la flamme selon IEC 60332-1-2
  (propagation verticale de la flamme sur câble)
• Non propagateur de la flamme selon IEC 60332-3-22 et IEC 60332-3-24 respectivement IEC 60332-3-25 (propagation verticale de la flamme sur les câbles ou nappes de câbles verticaux)
• Sans halogène selon IEC 60754-1
  (quantité de gaz acides halogénés)
  Corrosivité des fumées selon IEC 60754-2
  (degré d'acidité)
• Faible densité des fumées selon IEC 61034-2

Homologations / références de la norme

• Autorisation UL AWM : Voir fiche technique
• Selon EN 50525-3-11
• Selon EN 50525-2-51
• Germanischer Lloyd (GL)certificate no. 11 120-14 HH

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolation du conducteur : sans halogène
• Assemblage en couches
• Gaine : Mélange spécial sans halogène, gris (similaire à RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Noir numéroté blanc selon VDE 0293-1

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• U₀/U: 300/500 V
• UL: 600 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -25°C à +70°C (UL: +75°C)
• En pose fixe : -40°C à +80°C (UL : +75°C)
