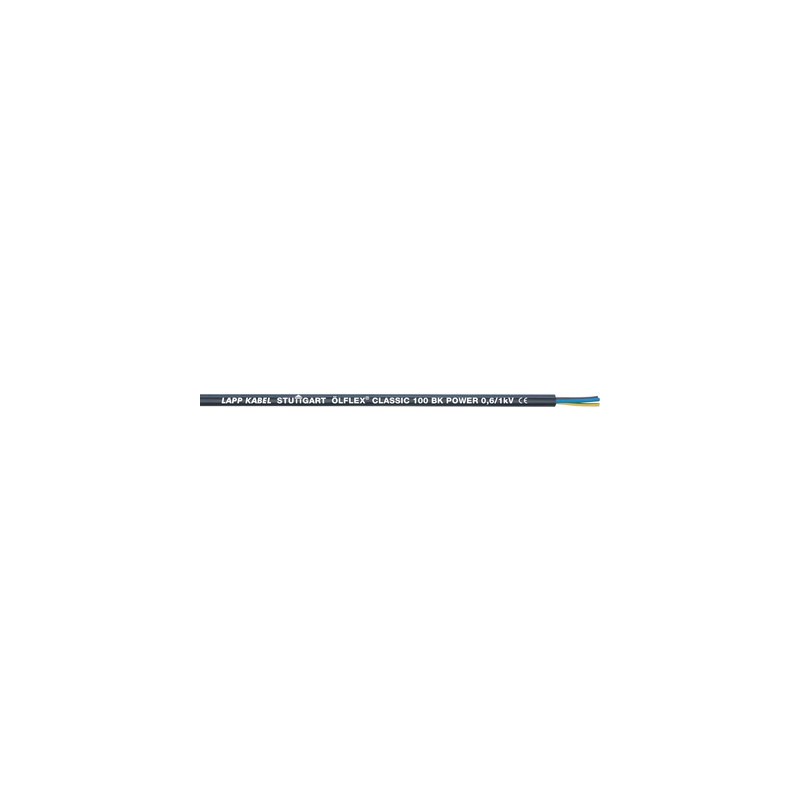

1120475 ÖLFLEX CLASSIC 100 BK 0,6/1 kV 4G6 LAPP Câble de commande en PVC, repérage par couleurs

Avantages

• Haute performance électrique grâce à sa tension d'essai de 4kV

Applications

• Ingénierie industrielle
  Ingénierie mécanique
  Chauffage et climatisation
  Centrales électriques
  Techniques du spectacle
• Pour une pose fixe ou une utilisation occasionnellement mobile sans guidage et non soumise à la traction
• Conçu pour des applications de torsion, comme dans les turbines éoliennes
• Utilisable en extérieur
• Chaque dimension possède une épaisseur de paroi nominale/minimale de la gaine extérieure de 1.8 mm: Pour les applications où une gaine extérieure renforcée est avantageuse.

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Résistant aux UV et aux intempéries selon ISO 4892-2
• Résistant à l'ozone selon EN 50396
• Flexible jusqu'à -30°C

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolation du conducteur : PVC, résistant au froid
• Gaine extérieure PVC, résistante aux basses températures, noire (RAL 9005)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000057
• ETIM Classe 5.0 - Description : Câble de puissance basse tension

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000057
• ETIM 6.0 Classe-Description : Câble de courant fort

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : Code couleurs ÖLFLEX® (annexe T7)

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Mouvement de torsion dans l'éolienne

• TW-0 et TW-1, cf. Annexe T0

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• U₀/U: 600/1000 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -30°C à +70°C
• Pose fixe : -40°C à +80°C
