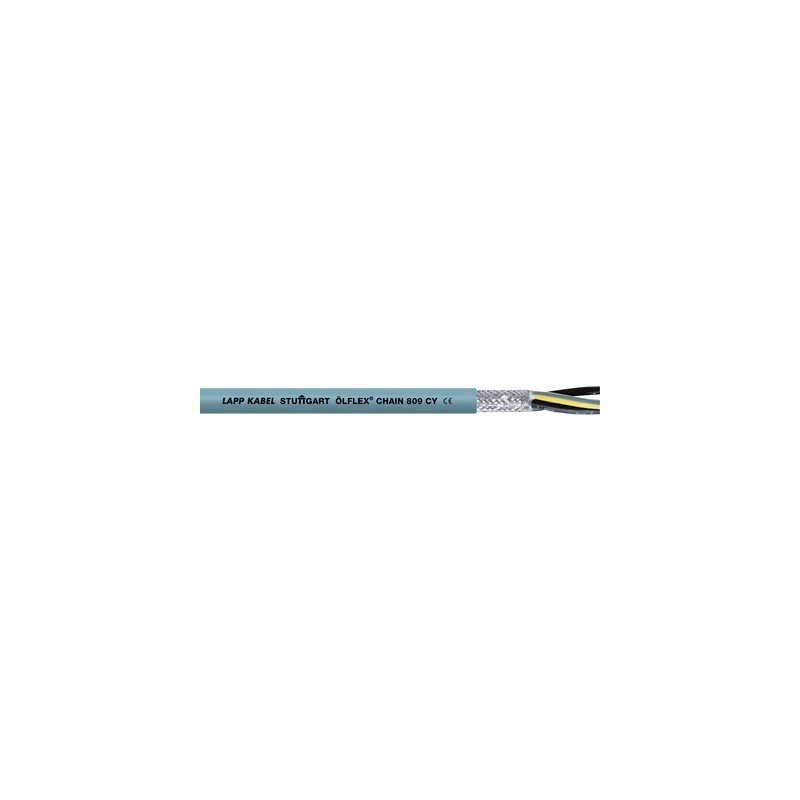

1026757 LAPP CHAÎNE ÖLFLEX 809 CY 18G0,5

Avantages

• Bonne combinaison de qualité et de prix
• Mince et léger, sans gaine intérieure
• La certification multi-normes réduit les variétés de pièces et réduit les coûts
• Certifié pour les États-Unis et le Canada pour les fabricants de machines, d’appareils et d’appareils orientés vers l’exportation
• Le criblage du cuivre est conforme aux exigences CEM et protège contre les interférences électromagnétiques

Plage d’applications

• Dans les chaînes de puissance ou les pièces de machines mobiles
• Dans les environnements sensibles à EMC
• Convient pour une utilisation dans les circuits de mesure, de contrôle et de régulation
• Câblage de machines, d’outils, d’appareils, d’appareils et d’armoires de commande
• Lignes d’assemblage et de production

Caractéristiques du produit

• Convient aux applications de torsion typiques de la boucle dans les générateurs d’éoliennes (WTG)
• Inflammabilité:
  UL/CSA : VW-1, FT1
  CEI/EN: 60332-1-2
• Conforme à la norme EMC
• Surface peu adhésive

Références aux normes / Approbations

• UL AWM Style 20886
• cUL AWM II A/B FT1
• No de fichier UL E63634
• Pour une utilisation dans les chaînes d’alimentation : Veuillez vous conformer à la ligne directrice d’assemblage, annexe T3.

Maquillage du produit

• Fil fin, brin de cuivre nu
• Isolation du noyau: PVC
• Noyaux tordus en couches
• Emballage non tissé
• Tressage en cuivre étamé
• Gaine extérieure en PVC, gris (similaire RAL 7001)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• ETIM 5.0 Class-Description: Câble de commande

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000104
• ETIM 6.0 Class-Description: Câble de commande

Code d’identification de base

• Noir avec des numéros blancs selon VDE 0293-334

Échouage de conducteur

• Fil fin selon VDE 0295 Classe 5/ IEC 60228 Classe 5

Mouvement de torsion en WTG

• TW-0 et TW-1, voir l’annexe T0

Rayon de pliage minimal

• Flexion: jusqu’à 10 x diamètre extérieur
• Installation fixe: 4 x diamètre extérieur

Tension nominale

• VDE: U0 / U: 300/ 500 V
• UL & CSA : 1000 V

Tension d’essai

• Noyau / noyau: 4000 V
• Noyau/écran: 2000 V

Conducteur de protection

• G = avec conducteur de protection GN-YE
• X = sans conducteur de protection

Plage de température

• Flexion : 0°C à +70°C
  (UL/CSA : +80°C)
• Installation fixe : -40°C à +70°C
  (UL/CSA +80°C)

Cycles de pliage et paramètres de fonctionnement

• Voir le tableau de sélection A2-1 dans l’annexe de notre catalogue en ligne
