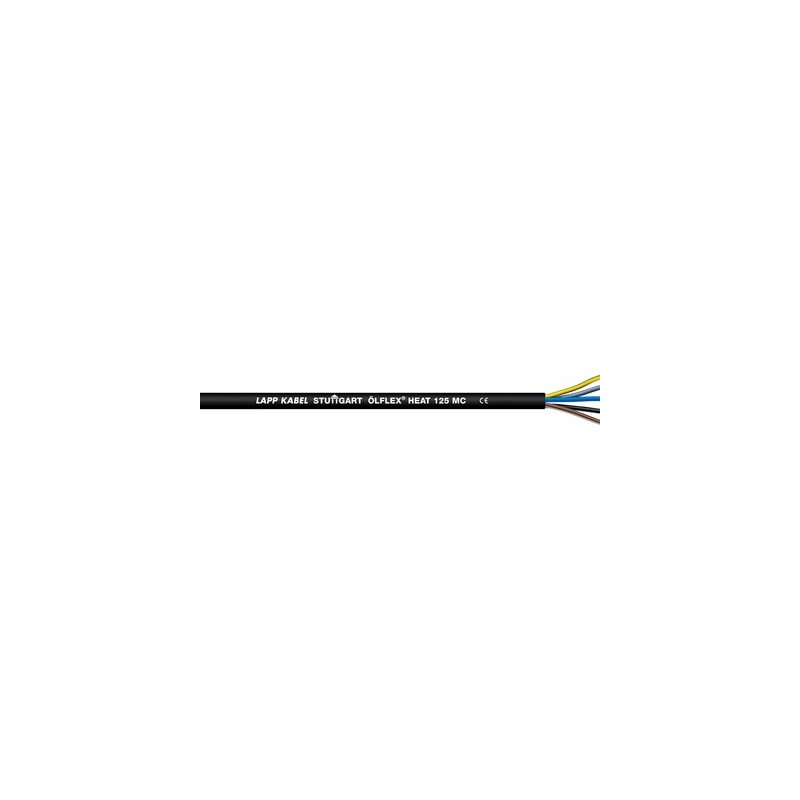

1024320 LAPP ÖLFLEX CHALEUR 125 MC 12G1

Avantages

• Pour la sécurité dans les zones à forte densité de personnes
• Réduction de la propagation des flammes, de la densité et de la toxicité des gaz de fumée en cas d’incendie
• Minimise les dommages causés aux bâtiments et aux équipements par la formation de fumées acides toxiques lors d’incendies
• Certifié pour les applications maritimes

Plage d’applications

• Pour le câblage et le raccordement d’éclairage, d’appareils de chauffage, d’armoires de commande et de distributeurs dans l’ingénierie mécanique et d’usine
• Pour une utilisation dans les systèmes de régulation de la circulation et à l’extérieur
• Enroulement de bobines, électroaimants, pompes, systèmes électriques
• Installations de traitement thermique, coulée sous pression, technologie de chauffage et de refroidissement
• Pour les applications extérieures

Caractéristiques du produit

• Comportement au feu :
  - Sans halogène (IEC 60754-1)
  - Pas de gaz corrosifs (IEC 60754-2)
  - Faible densité de fumée (IEC 61034-2)
  - Ignifuge (IEC 60332-1-2,
  NF C 32-070 (C1) et
  NF-F 16-101 (classe C))
  - Faible toxicité (EN 50305)
• Pas de propagation de flamme selon IEC 60332-3-22, IEC 60332-3-24 et IEC 60332-3-25 (Propagation de flamme sur faisceau de câbles verticaux)
• Résistant à l’huile selon IEC 60227-1 (ST9) et EN 50264-1 (EM104)
• Résistant aux UV selon ISO 4892-2
• Résistant à l’ozone selon EN 50396

Références aux normes / Approbations

• Approuvé DNV GL
• Basé sur les en 50525-3-21 et EN 50525-3-41

Maquillage du produit

• Conducteur en fil fin, en cuivre étamé
• Isolant en copolymère de polyoléfine réticulé par faisceau d’électrons
• Noyaux tordus en couches
• Gaine externe: copolymère de polyoléfine réticulé par faisceau d’électrons, noir

Classification ETIM 5

• ID de classe ETIM 5.0 : EC001578
• ETIM 5.0 Class-Description: Câble flexible

Classification ETIM 6

• ID de classe ETIM 6.0 : EC001578
• ETIM 6.0 Class-Description: Câble flexible

Code d’identification de base

• Jusqu’à 5 cœurs : codés par couleur selon VDE 0293-308, voir l’annexe T9
• À partir de 6 cœurs: noir avec des chiffres blancs

Échouage de conducteur

• Fil fin selon VDE 0295,
  classe 5/IEC 60228 classe 5

Rayon de pliage minimal

• Flexion occasionnelle: 15 x diamètre extérieur
• Installation fixe: 4 x diamètre extérieur

Tension nominale

• Jusqu’à 1,0 mm² U0/U 300/500 V
  À partir de 1.5mm² U0/U 450/750 V
• 0,6/1 kV à partir de 1,5 mm² dans le cas d’une installation fixe et protégée

Tension d’essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection GN-YE
• X = sans conducteur de protection

Plage de température

• Flexion occasionnelle : -35 °C à +120 °C
• Installation fixe : -55°C à +125°C
  Temporaire (3.000h): jusqu’à +145°C
