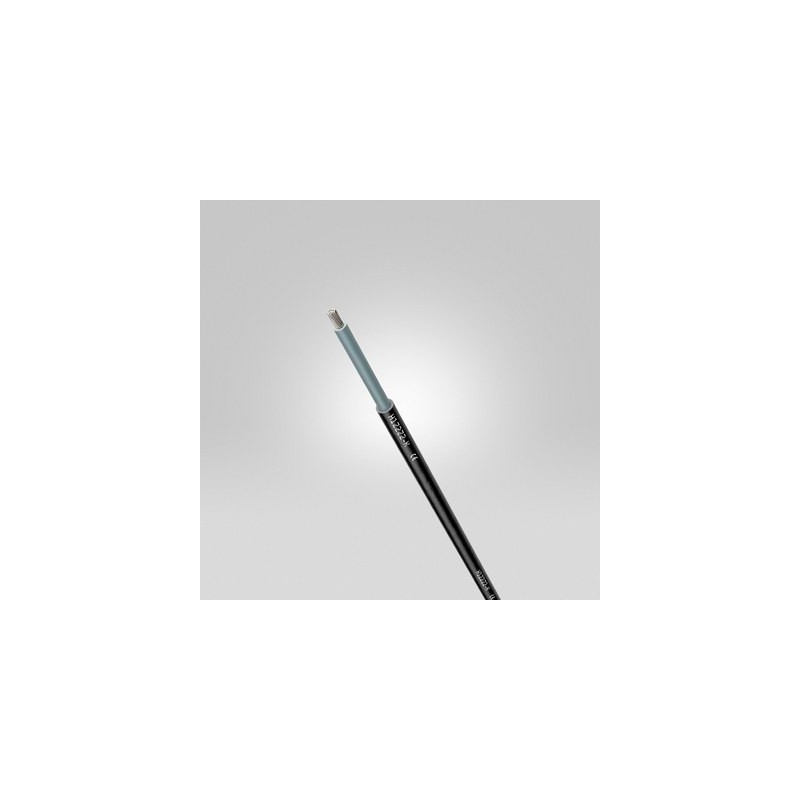

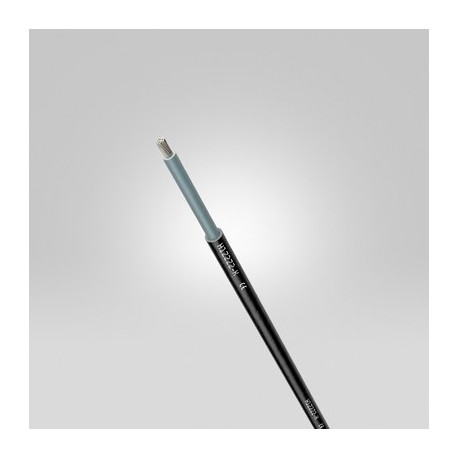

1023776 LAPP H1Z2Z2-K, VERSION OPTIMISÉE 1X10 RD

Avantages

• Réduction de la propagation des flammes et des gaz de combustion toxiques en cas d’incendie
• Robuste contre les chocs mécaniques
• Pour les applications extérieures
• À l’intérieur de l’UE, et en particulier sur site, applicable à de nombreux types de bâtiments conformément à la mise en œuvre légale locale du RPDC de l’UE - Règlement sur les produits de construction (UE) n ° 305/2011, grâce à la classification Dca
• Durée de vie 25 ans dans des conditions d’utilisation normales telles que définies dans la norme EN 50618

Plage d’applications

• Pour le câblage libre et stationnaire ou pour le câblage extérieur et intérieur librement suspendu entre les modules solaires, ou entre les chaînes de modules et l’onduleur DC/AC, par exemple en ligne avec HD 60364-7-712 sur les systèmes photovoltaïques, et EN 50618 sur le type de câble H1Z2Z2-K, etc....; Protection contre les courts-circuits et les défauts de mise à la terre conformément à la norme EN 50618, annexe A, et à la norme HD 60364-5-52
• Systèmes photovoltaïques avec tension du système CC jusqu’à 1800 V à la terre
• Conformément à la norme EN 50618, annexe A, à l’intérieur du tuyau / conduit / canal d’installation électrique, du plâtre et de l’appareil, ainsi qu’à l’intérieur ou connecté à un appareil ou à un système de classe de protection doublement isolé / protégé II
• Le contact avec l’eau pendant de nombreuses années peut endommager les câbles au cas par cas, et se produit parfois à l’intérieur de conduits / conduits / tubes / pistes de protection mécanique à la suite de l’exploitation forestière, de la pluie ou de la condensation, par exemple
• Robustesse mécanique accrue, par exemple en cas d’impact, en ce qui concerne l’essai de résistance aux chocs UL 854 évalué basé sur l’enfouissement

Caractéristiques du produit

• Résistant aux intempéries / UV selon EN 50618, Annexe E, ainsi qu’à l’ozone selon EN 50396
• Retardateur de flamme selon IEC 60332-1-2, et Dca classé selon EU CPR - Règlement sur les produits de construction (UE) n ° 305/2011
• Sans halogène selon iec 60754-1 (quantité de gaz acide halogène),
  Corrosivité des gaz de combustion selon iec 60754-2 (degré d’acidité)
• Bonne encoche et résistance à l’abrasion
• Essai mécanique de résistance aux chocs lié à l’enfouissement des câbles USE et USE-2 de type monoconduct conducteur [câbles d’entrée de service souterrain] conformément à la norme UL 854, section 23, effectué

Références aux normes / Approbations

• Type H1Z2Z2-K certifié selon en 50618
• Articles avec d’autres coupes transversales sur demande

Maquillage du produit

• Conducteur en fil fin, en cuivre étamé
• Coreinsulation en copolymère réticulé
• Gaine extérieure en copolymère réticulé
• Couleur de la gaine extérieure: noir, rouge ou bleu
• Autres couleurs uniques pour la gaine extérieure sur demande

Classification ETIM 5

• ID de classe ETIM 5.0 : EC001578
• ETIM 5.0 Class-Description: Câble flexible

Classification ETIM 6

• ID de classe ETIM 6.0 : EC001578
• ETIM 6.0 Class-Description: Câble flexible

Échouage de conducteur

• Fil fin selon VDE 0295,
  classe 5/IEC 60228 classe 5

Rayon de pliage minimal

• 4 x DO

Tension nominale

• AC U₀/U : 1,0/1,0 kV
  DC U₀/U : 1,5/1,5 kV
  Tension de fonctionnement CC maximale admissible : 1,8 kV

Tension d’essai

• 6500 V CA
• Courant continu 15000 V

Note actuelle

• Im conformité à la norme EN 50618, tableau A.3
• Selon la norme EN 50618, facteurs de réduction pour le câblage en grappes par... Hd 60364-5-52

Plage de température

• >Conducteur..., max., selon EN 60216-1: 120°C;
  >Conducteur..., max., défaut de court-circuit/mise à la terre (période de max. 5 s): 250°C;
  >Ambient..., min., utilisation stationnaire: -40°C;
  >Ambiant..., min., utilisation flexible ou lors de l’installation: -25°C;
  >Ambient..., max., en conjonction avec la norme EN 60216-1: 90°C;
  >Ambient..., constante, en conjonction avec HD 60364-7-712 : 70°C à 90°C ;
  >Ambient..., facteur de réduction lié à la température ambiante 1,00: 60 °C;
  >Ambient..., max., stockage: 40°C
