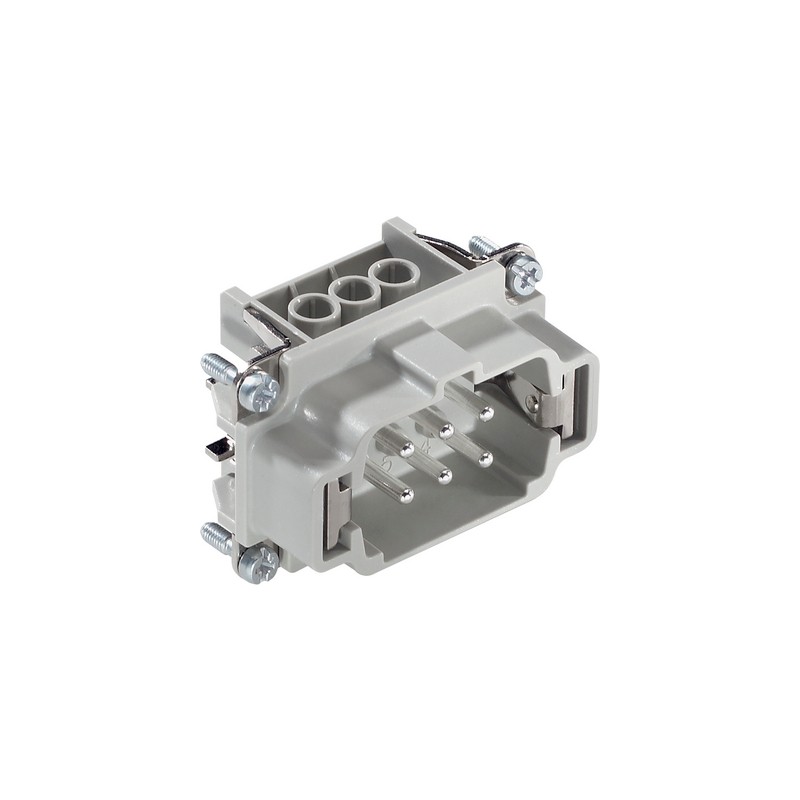

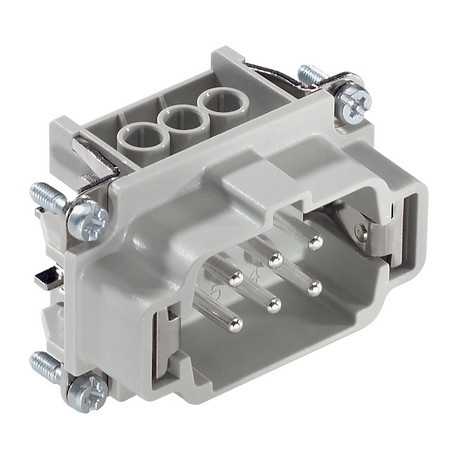

10190100 EPIC H-BE 6 SS LAPP Inserts à raccordement à vis

Avantages

• Inserts standards pour visser, pour sertir, pour lames de pression et pour la terminaison Push-In
• Les inserts de la série EPIC® H-BE sont reconnus pour leur utilisation à des tensions et des courants élevés ainsi que pour leur grande fiabilité.
• Applications ferroviaires
  - Protection anti-incendie dans les véhicules ferroviaires : Test conforme EN 45545-2. Ensembles d'exigences R22 et R23. Niveau de risque HL1, HL2 et HL4
• Applications en armoire de distribution homologuées selon la norme UL, conformément à UL 508 / UL 2237

Applications

• Ingénierie mécanique
• Industrie du plastique
• Techniques scéniques
• Applications ferroviaires / construction automobile

Classification ETIM 5

• ETIM Classe 5.0 - ID : EC000438
• ETIM Classe 5.0 - Description : Insert de contact pour connecteurs industriels

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000438
• ETIM 6.0 Classe-Description : Insert de contact pour connecteurs industriels

Tension nominale (V)

• IEC : 500 VUL : 600 VCSA : 600 V

Tension de choc nominale

• 6 kV

Courant nominal (A)

• IEC: 16 A
  UL: 16 A
  CSA: 16 A

Degré de pollution

• 3

Inflammabilité

• UL94 V-0

Résistance de passage

• < 2 mOhm

Contacts

• Alliage cuivre, argenté

Nombre de contacts

• 6 + PE

Types de raccordement

• Raccord à vis : 0,5 - 2,5 mm²

Longueur de dénudage (mm)

• 8

Matériau

• PC, polycarbonate

Cycle d'application mécanique

• 500

Certifications

• Certification du contrôle de production : VDE-REG. no : B437
• Homologué UL :
  Numéro de dossier UL : E75770 et E483837

Plage de température

• -40°C à + 110°C, pointe +125°C
