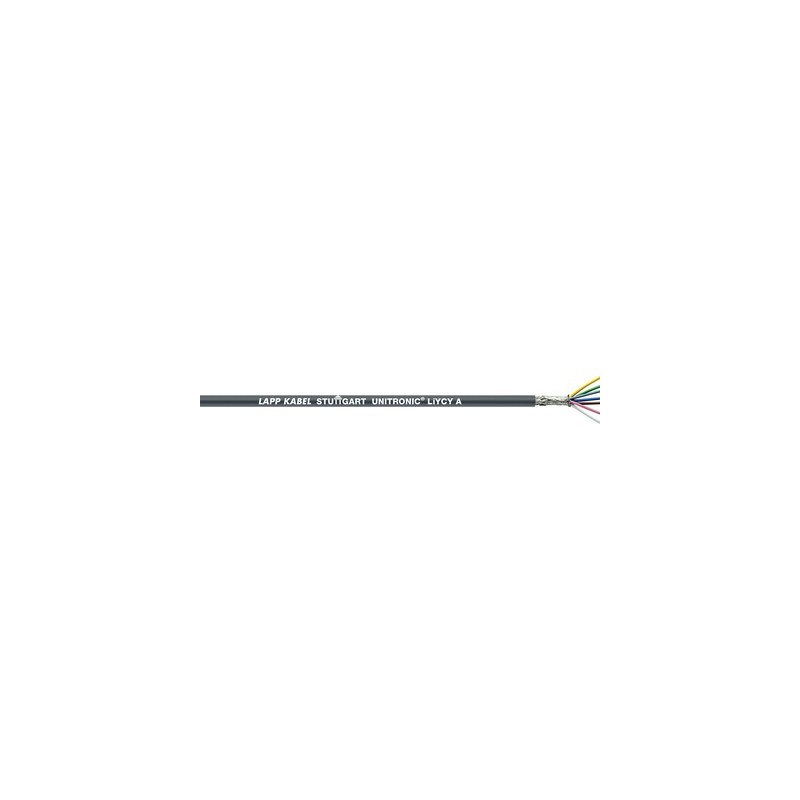

0044732 UNITRONIC LiYCY A 2XAWG20/7 LAPP Câble de transmission de données blindé avec code de couleur selon ..

Avantages

• La tresse de blindage générale minimise les interférences électriques

Applications

• Pour le câblage d'appareils, de machines et d'installations destinés à l'export vers le marché nord-américain ou vers des pays où l'utlisation de câbles homologués UL/CSA est courante.
• Pour le marché nord-américain

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2,UL VW-1 & CSA FT1

Homologations / références de la norme

• UL AWM Style 2464
• CSA AWM I/II A
• UL File No. E63634

Constitution du produit

• Âme multibrins, brins en cuivre étamé
• Isolation du conducteur en PVC
• Tresse de blindage en cuivre étamé
• Gaine extérieure en PVC spécial Couleur de la gaine extérieure : Gris foncé

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• DIN 47100, sans répétition de couleur, Cf. Annexe T9

Constitution de l'âme

• Taille AWG des conducteurs, 7 ou 19 brins

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Tension nominale

• UL/CSA: 300 V

Tension d'essai

• 1500 V

Plage de température

• Occasionnellement mobile : -5 °C à +70 °C (UL : +80 °C)
• Pose fixe (IEC) : -40°C à +80°C
  UL: max. +80°C
