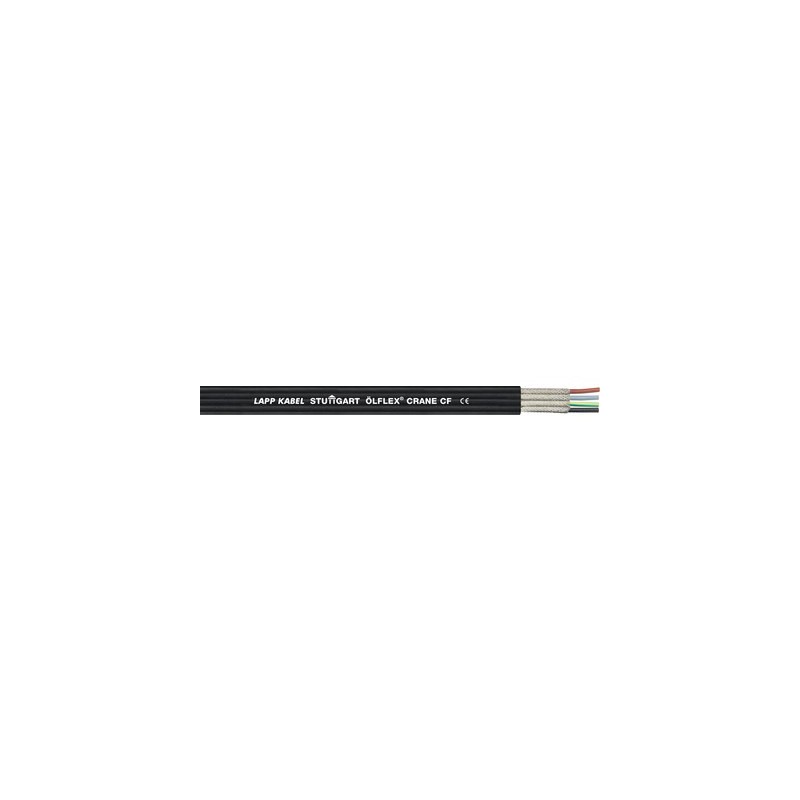

0041082 LAPP GRUE ÖLFLEX CF 4G10

Avantages

• Résistant aux intempéries pour les conditions environnementales difficiles
• Les câbles plats nécessitent moins d’espace que les câbles ronds
• Des rayons de flexion plus petits sont possibles
• Le tressage de cuivre filtre le câble contre
  interférences électromagnétiques

Plage d’applications

• Dans les systèmes de grues sur les chantiers de construction et les chantiers navals pour une installation fixe, ou pour une utilisation flexible dans
  systèmes de chariots à câbles
• Stations d’épuration, aciéries et installations à rayonnages hauts
• Les profils d’application des câbles ÖLFLEX® CRANE et ÖLFLEX® LIFT se trouvent en annexe, tableau de sélection A3
• Comme câble de commande de levage: longueur de suspension max. 50 m

Caractéristiques du produit

• Retardateur de flamme selon la norme CEI 60332-1-2

Références aux normes / Approbations

• Basé sur VDE 0250-809 (NGFLGÖU)

Maquillage du produit

• Conducteurs: Cuivre nu finement toronné
• Isolation du noyau: composé de caoutchouc
• Le dépistage de base individuel consiste en :
  - emballage en feuille de plastique
  - tressage de cuivre étamé
  - emballage en feuille de plastique
• Gaine extérieure: composé de caoutchouc spécial

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000825
• ETIM 5.0 Class-Description: Câble plat

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000825
• ETIM 6.0 Class-Description: Câble plat

Code d’identification de base

• Jusqu’à 5 cœurs : codés par couleur selon VDE 0293-308, voir l’annexe T9
• À partir de 6 cœurs: noir avec des chiffres blancs

Échouage de conducteur

• Conducteur en cuivre selon VDE 0295/IEC 60228
  jusqu’à 25 mm² : fil extra-fin, classe 6
  à partir de 35 mm² : fil fin, classe 5

Rayon de pliage minimal

• Utilisation flexible: 10 x épaisseur de câble
• Installation fixe: 4 x épaisseur de câble

Tension nominale

• U0/U : 300/500 V

Tension d’essai

• 2000 V

Conducteur de protection

• G = avec conducteur de protection GN-YE
• X = sans conducteur de protection

Plage de température

• Utilisation flexible : -25°C à +90°C
• Installation fixe : -40°C à +90°C
