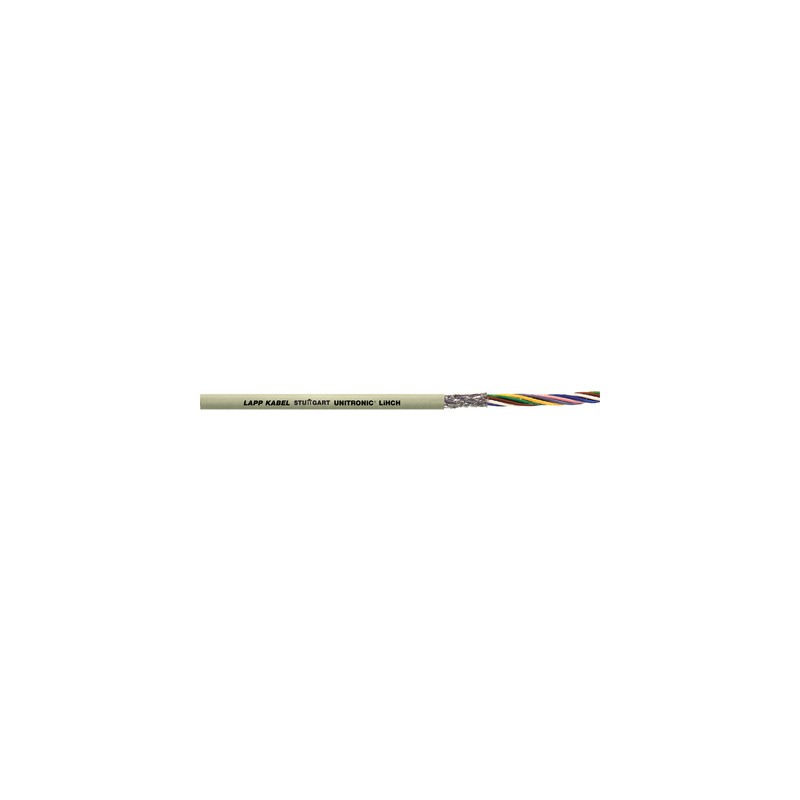

0037308 UNITRONIC LiHCH 8x0,14 LAPP Câble de transmission de données blindé sans halogène avec code de coule..

Avantages

• Sans halogène : faible densité et faible corrosivité des fumées en cas d'incendie pour une protection des vies et du matériel
• Faiblement capacitatif en raison de l'isolation à base de polyoléfine
• La tresse de blindage générale minimise les interférences électriques

Applications

• Pour les lieux à forte concentration de personnes, ainsi qu'en présence de biens de grande valeur à protéger en cas d'incendie.
• A utiliser dans les bâtiments publics, les systèmes de transport et les usines industrielles
• Pour le traitement des données, les techniques de mesure et de commande, les systèmes liés à la sécurité et en tant que câble électronique
• Pour le matériel informatique et bureautique, les systèmes d'instrumentation, les balances -dans tous les domaines nécessitant des câbles blindés sans halogène de faible encombrement.

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Norme LSZH (low smoke zero halogen) : faibles émissions de fumée, sans halogène
• Sans halogène selon IEC 60754-1, faible corrosivité/ acidité des gaz de combustion selon IEC 60754-2, faible toxicité des gaz de combustion selon EN 50305
• Faible densité des fumées selon IEC 61034-2

Homologations / références de la norme

• Selon VDE 0812

Constitution du produit

• Âme à brins fins/multibrins (0,34 mm²) en cuivre nu
• Isolation du conducteur en mélange spécial sans halogène
• Tresse de blindage en cuivre étamé
• Gaine extérieure en mélange spécial sans halogène
  Couleur de la gaine extérieure : gris silex (RAL 7032)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• DIN 47100, sans répétition de couleur, Cf. Annexe T9

Capacité mutuelle

• C/C env. 80 nF/km
• C/S env. 120 nF/km

Inductivité

• environ 0.65 mH/km

Constitution de l'âme

• Âme, à brins fins
  0,34 mm² 7 brins

Rayon de courbure minimum

• Mobile : 10 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Tension d'essai

• 1200 V

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• En pose fixe : -30 °C à +80 °C
