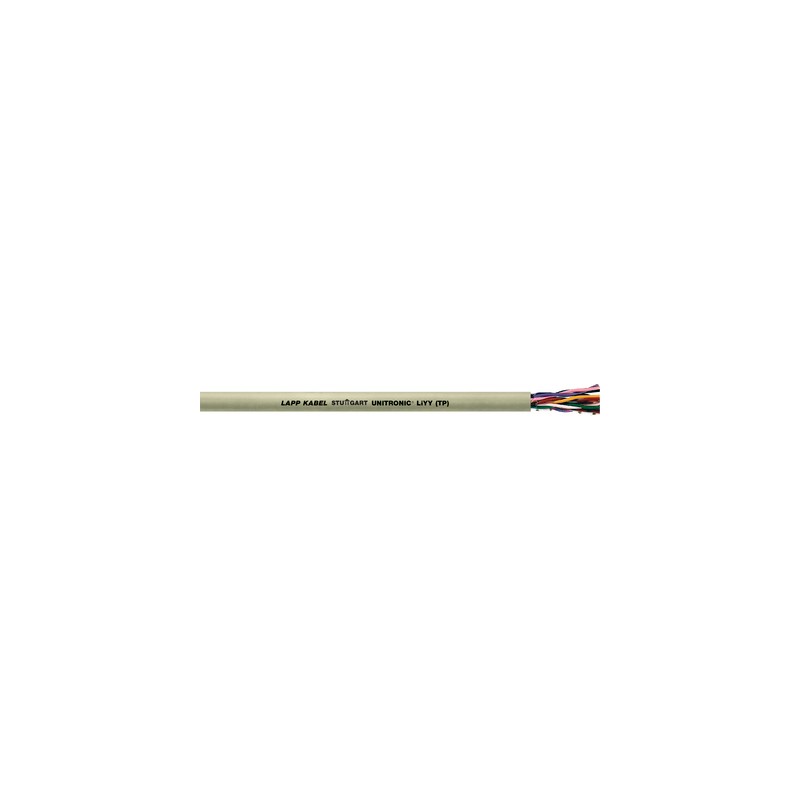

0035101 UNITRONIC LiYY (TP) 2x2x0,14 LAPP Câble de transmission des données, avec code de couleur selon DIN ..

Avantages

• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)

Applications

• Les appareils électroniques n'offrent que peu de place pour la pose de câbles, ce qui signifie que de faibles distances et de petits rayons de courbure sont requis. Ce câble répond idéalement à ces exigences.
• Locaux secs et humides

Particularités

• L'assemblage par paires évite le découplage électrique au sein du câble. Un blindage supplémentaire est alors superflu.
• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon VDE 0812

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolation du conducteur en PVC
• Assemblage en paires (TP)
• Gaine extérieure en PVC
  Couleur de la gaine extérieure : gris silex (RAL 7032)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• DIN 47100, Cf. annexe T9

Capacité mutuelle

• 120 nF/km environ

Inductivité

• environ 0.65 mH/km

Constitution de l'âme

• Âme à brins fins cuivre nu

Rayon de courbure minimum

• Mobile : 10 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
