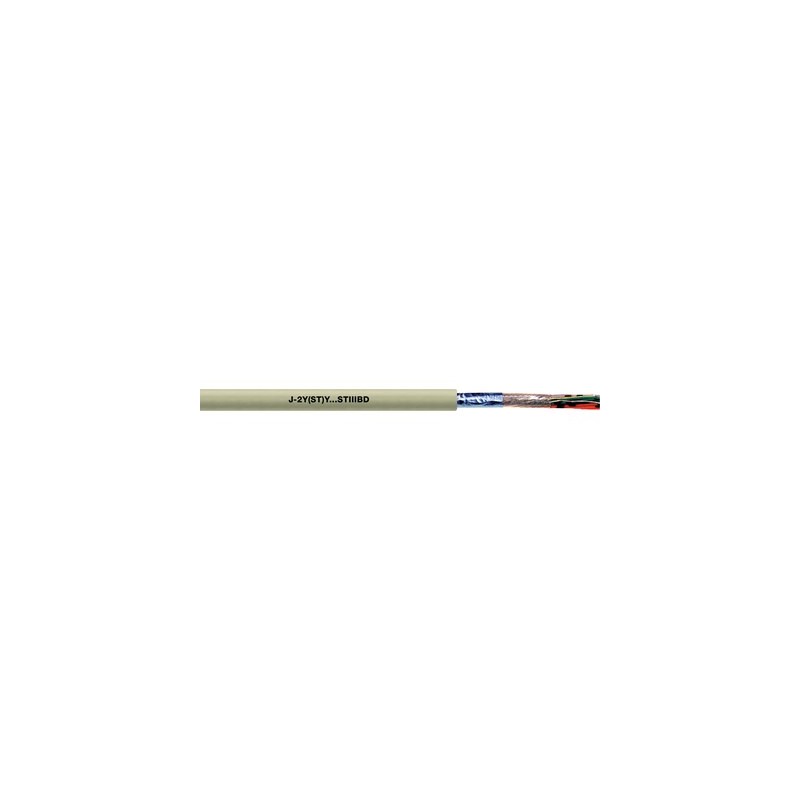

0034171 J-2Y(ST)Y...ST III BD 2X2X0,6 LAPP Câble d'installation conforme à DIN VDE 0815, avec isolant de con..

Avantages

• Pour la transmission de données jusqu'à 16 MBit/s
• Le feuillard aluminium statique sur film plastique avec brin de bourrage étamé minimise les interférences des champs électromagnétiques hautes fréquences

Applications

• Câble de raccordement pour application en électronique, mesures, commande et transmission de données
• Pour les systèmes EDP, les circuits de balisage aérien, les réseaux téléphoniques internes RNIS, l'acquisition et la saisie des données, le contrôle d'entrée, le pointage de présence, l'électronique industrielle et autres applications nécessitant rapidité
• Utilisable dans des locaux secs ou humides en pose fixe sur et encastrée

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon DIN VDE 0815

Constitution du produit

• Conducteur à âme massive en cuivre
• Isolation du conducteur en polyéthylène (PE)
• Conducteurs torsadés à quartes en étoile,
  5 quartes en étoile sont torsadées en faisceau,
  faisceaux torsadés en couches
• Rubanage plastique, feuillard aluminium statique sur film plastique et fils de continuité en cuivre
• Gaine extérieure en PVC
  Couleur de la gaine extérieure : gris silex (RAL 7032)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000829
• ETIM 5.0 Class-Description: Signal-/telecommunications cable

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000829
• ETIM 6.0 Classe-Description : Câble de télécommunications

Code d'identification du conducteur

• selon VDE 0815, voir annexe T10

Capacité mutuelle

• (800 Hz) max. 52 nF/km

Couplage

• K1: 98 % <400 pF/300 m
• K9-12: 98 % < 100 pF/300 m

Section conducteur en

• 0,6 mm : 0,28 mm²

Affaiblissement de câble/affaiblissement

• À 16 MHz < 8 dB/100m

Rayon de courbure minimum

• En pose fixe : 10 x diamètre extérieur

Affaiblissement paradiaphonique

• 4-16 MHz : 2 paires ≥ 45 dB
• 4-16 MHz : >2 paires ≥ 20 dB

Tension d'essai

• Conducteur/Conducteur : 500 V
• Conducteur/ Blindage: 2000 V

Résistance de boucle

• 130 Ohm/km max.

Impédance caractéristique

• 100 Ω ± 15%

Plage de température

• occasionnellement mobile : - 5°C à +70°C
• Pose fixe : -30°C à +70°C
