LAPPUNITRONIC basse fréquence0034126 LAPP JE-Y(ST)ET... BD EB 32X2X0.8

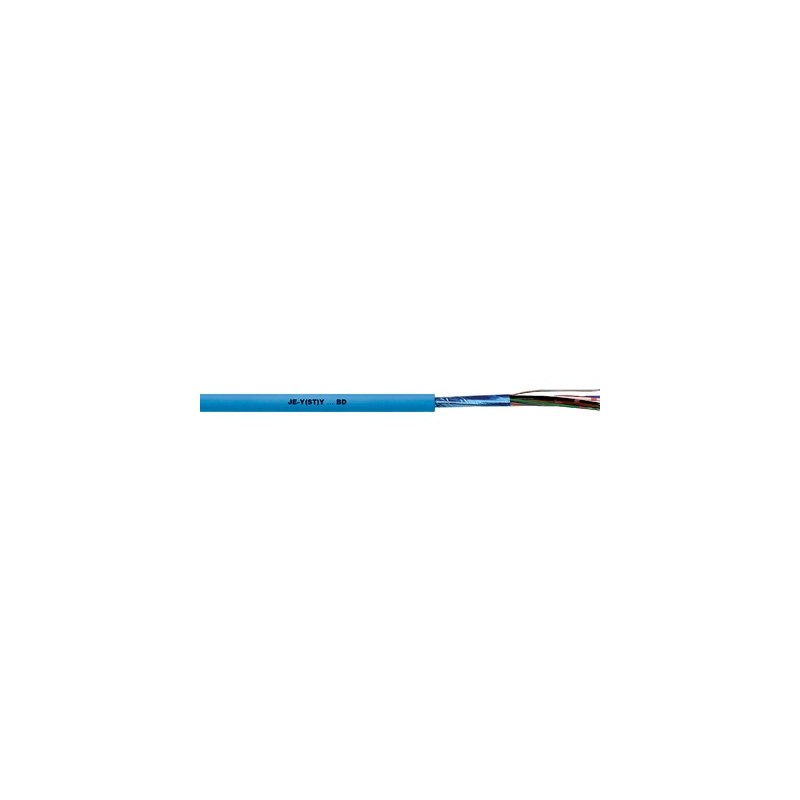

LAPP 0034126 0034126 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

0034126 LAPP JE-Y(ST)ET... BD EB 32X2X0.8

Référence: 0034126

Fabricant: LAPP

Description:

JE-Y(ST)ET... BD EB 32X2X0.8
JE-Y(ST)Y... BD EB

Catégories:

  • LAPP > UNITRONIC basse fréquence

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LAPP

  • En savoir plus
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

JE-Y(ST)Y... Câble d’installation BD EB pour l’électronique industrielle, conducteur solide / utilisation stationnaire, paires, feuille blindée / statique, circuits bleus / à sécurité intrinsèque

Version bleue :
Le type de protection contre les dangers -i- est requis en cas de risque d’explosion

Avantages

  • Parfait pour une installation rentable, par exemple des connexions avec la technologie de déplacement d’isolation (IDC).
  • L’écran statique en feuille de plastique laminé en aluminium avec fil de vidange étamé minimise les interférences des champs électromagnétiques à haute fréquence
  • Découplage des circuits au moyen de
    conception à paire torsadée (TP) (effets de diaphonie)

Plage d’applications

  • Câble de connexion pour installation fixe dans les systèmes de contrôle industriels, selon les besoins dans les applications de mesure, de contrôle, de signalisation et de données
  • Électronique industrielle
  • Pour installation fixe sur et sous plâtre, dans des pièces sèches et humides

Caractéristiques du produit

  • La version à 2 paires (2x2x0.8) est tordue en un quad étoilé
  • Retardateur de flamme selon la norme CEI 60332-1-2
  • JE-Y(ST)Y... BD EB :
    Pour les circuits à sécurité intrinsèque (type de protection i - sécurité intrinsèque) selon IEC 60079-14:2013 / EN 60079-14:2014 / VDE 0165-1:2014, section 16.2.2

Références aux normes / Approbations

  • Conformément à la norme DIN VDE 0815type JE-Y(ST)Y... BD

Maquillage du produit

  • Conducteur solide en cuivre nu
  • Isolation du noyau en PVC
  • 2 cœurs torsadés en une paire, et 4 paires en unités (pour 2 x 2 x 0,8 comme câble quadruple étoile)
  • Emballage en aluminium,
    criblage statique en film plastique laminé en aluminium avec fil de vidange en cuivre
  • Gaine extérieure en PVC
    Couleur de la gaine extérieure: bleu ciel (RAL 5015)

Classification ETIM 5

  • ID de classe ETIM 5.0 : EC000829
  • ETIM 5.0 Classe-Description: Câble de signal/télécommunications

Classification ETIM 6

  • ID de classe ETIM 6.0 : EC000829
  • ETIM 6.0 Classe-Description: Câble de signal/télécommunications

Code d’identification de base

  • selon VDE 0815,
    se reporter à l’annexe T10

Capacité mutuelle

  • max. 100 nF/km

Couplage

  • env. 200 pF/100 m

Inductivité

  • env. 0,65 mH/km

Échouage de conducteur

  • Monofil (conducteur solide)
  • 0,8 mm : 0,50 mm²

Rayon de pliage minimal

  • Installation fixe: 6 x diamètre extérieur

Tension d’essai

  • Noyau / Noyau: 1000 V
  • Noyau/écran: 2000 V

Résistance de la boucle

  • max. 73,2 Ohm/km

Plage de température

  • Flexion occasionnelle : -5°C à +50°C
  • Installation fixe : -30°C à +70°C
