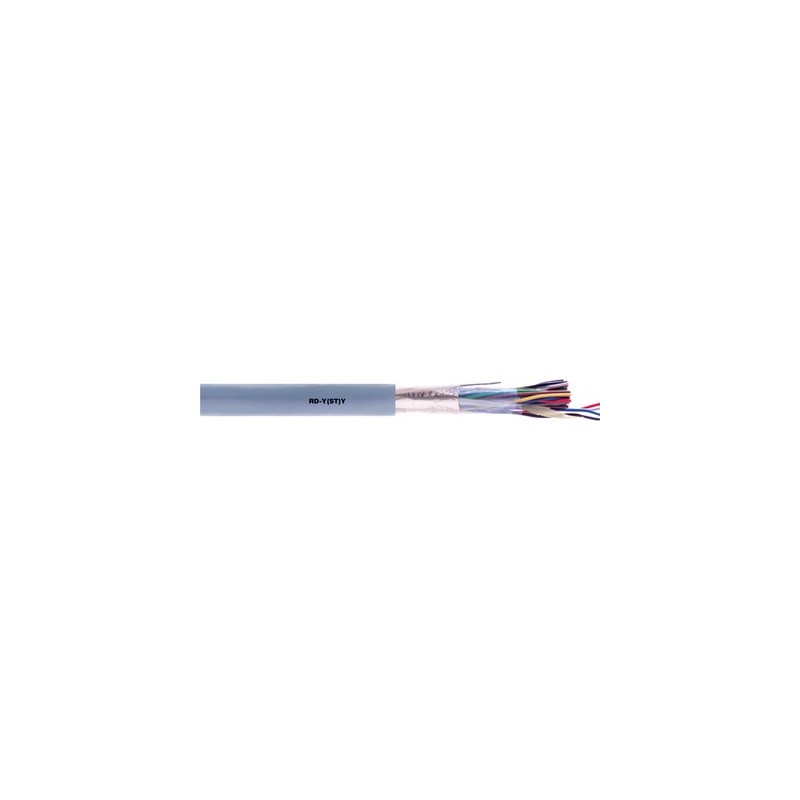

0032470 RD-Y(ST)Y 2x2x0,5 GY LAPP Câble blindé de transmission de données pour applications de commande

Avantages

• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)

Applications

• RD-Y(ST)Y est un câble de transmission de données notamment pour les systèmes de surveillance et les unités de contrôle
• Technologie de mesures, de contrôle et de régulation et également dans les salles de contrôle des centrales et des installations industrielles.
• Convient à la transmission de signaux analogiques et numériques d'une fréquence maximale de 10 kHz
• Conçu pour une pose fixe en locaux fermés

Particularités

• Couleur de la gaine extérieure : gris ou
  bleu pour les systèmes de sécurité intrinsèques
• Version avec 2 double conducteurs en quarte étoile
• Non-propagateur de la flamme selon IEC 60332-1-2

Homologations / références de la norme

• Selon DIN VDE 0815

Constitution du produit

• Âme à 7 brins de cuivre nu,
  isolation du conducteur en PVC
• Conducteurs assemblés en paires torsadées,
  4 paires torsadées en faisceau,
  faisceaux en couches,
  couches étiquetées avec feuillards numérotés
• Feuillard aluminium statique sur film plastique et brin de bourrage étamé
• Gaine : PVC
• Couleur de la gaine extérieure : gris

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Paire n°1 : conducteur a : bleu
  conducteur b : rouge
  Paire n°2 : conducteur a : gris
  conducteur b : jaune
• Paire n°3 : conducteur a : vert conducteur b: brun
  Pair n°4 : conducteur a : blanc conducteur b: noir

Capacité mutuelle

• À 800 Hz :
  ≤ 100 nF/km
  Avec des câbles jusqu'à 4 conducteurs doubles, les valeurs peuvent être dépassées de 20 %

Résistance de l'âme

• (boucle) : ≤ 73.6 Ohm/km

Affaiblissement de câble/affaiblissement

• À 1 kHz environ 1,2 dB/km
• À 10 kHz : 2,8 dB/km environ

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• Pose fixe : 7,5 x diamètre extérieur

Affaiblissement paradiaphonique

• À 10 kHz et une longueur de câble de 500 m : min. 60 dB

Tension d'essai

• C/C : 2000 V
• C/S : 2000 V

Impédance caractéristique

• À 1 kHz environ 370 Ohm
• À 10 kHz environ 130 Ohm

Plage de température

• occasionnellement mobile : - 5°C à +70°C
• Pose fixe : -40°C à +80°C
