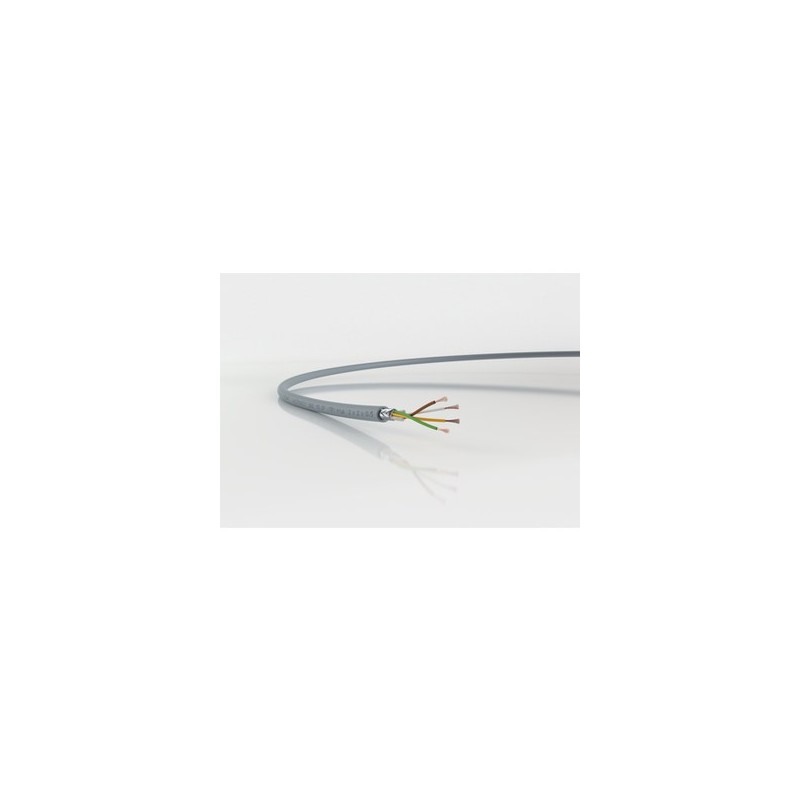

0030910 UNITRONIC FD CP (TP) plus 2X2X0,14 LAPP Câble de transmission de données blindé extra-souple avec ga..

Avantages

• Plage de température étendue pour des applications dans des conditions climatiques extrêmes
• Découplage des circuits grâce à l'assemblage par paires torsadées (TP) (effets de diaphonie)
• UL AWM tension nominale 1000V en cas de câblage interne permet la pose à l’intérieur à côté du câble d’alimentation avec l’application de la note UL de 1 kV
• Aux États-Unis, en ingénierie mécanique, selon NFPA 79, 2015 Ed., 12.9.2 (condition 3 sous 12.9.2: à travers 1 mm² et <16 AWG)

Applications

• Utilisation en mesures, contrôles et circuits de régulation
• Robots linéaires, automate de manutention
• Utilisation en chaîne porte-câbles - dans le cas d'un montage horizontal : déplacements jusqu'à 100 m
• Pour une utilisation en chaîne porte-câbles : Veuillez suivre les consignes de montage en annexe T3
• Conçu pour des applications de torsion, comme dans les turbines éoliennes

Particularités

• Sans halogène, faiblement capacitatif et flexible jusqu'à -40°C
• Gaine extérieure PUR résistante aux coupures, au cisaillement, aux huiles minérales et à l'abrasion due à une utilisation en chaîne porte-câbles
• Surface peu adhésive, résistance à l'hydrolyse et aux microbes, résistance à l'huile
• Non propagation de la flamme : IEC 60332-1-2, VW-1, FT2
• Conçu pour 10 millions de cycles de vie, pour des distances de 100 mètres max.

Homologations / références de la norme

• cULus CMX, certifié par UL (UL : E236660)
• cRUus AWM, certifié par UL (UL : E63634) : UL AWM Style 21576 ainsi que AWM II A/B I/II

Constitution du produit

• Âme à brins superfins en cuivre nu
• Isolation du conducteur : Structure en polyoléfine
  TP
• Rubanage : non tissé
• Tresse de blindage en cuivre étamé
• Gaine extérieure en mélange spécial PUR
  Couleur de la gaine extérieure : gris (RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• DIN 47100, Cf. annexe T9

Capacité mutuelle

• Jusqu'à 0,5 mm² : 60 nF/km
• Jusqu'à 1,0 mm² : 70 nF/km

Inductivité

• environ 0.65 mH/km

Constitution de l'âme

• Âme, à brins superfins
• À partir de 0,5 mm² : brins superfins selon IEC 60228 Cl. 6

Mouvement de torsion dans l'éolienne

• TW-0 et TW-2, voir Annexe T0

Rayon de courbure minimum

• En utilisation mobile : 7,5 x diamètre extérieur
• Pose fixe : 4 x diamètre extérieur

Tension d'essai

• Conducteur/conducteur : 1 500 V eff.
• Conducteur/blindage : 500 V

Plage de température

• En utilisation mobile : -40°C à +80°C
• Pose fixe : -40°C à +80°C cULus CMX : max. +75°C cRUus AWM : max. +80°C
