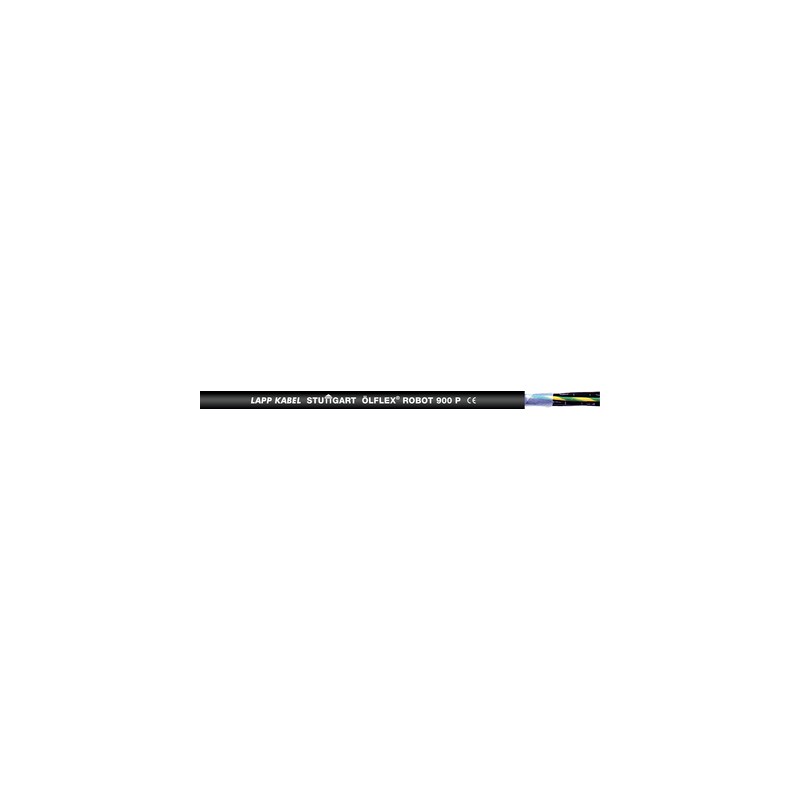

0028400 LAPP ROBOT ÖLFLEX 900 P 3G16

Avantages

• Installation peu encombrante grâce aux petits diamètres de câble
• Durabilité accrue dans des conditions difficiles grâce à la gaine extérieure robuste en PUR
• Résistant au contact avec de nombreux lubrifiants à base d’huile minérale, acides dilués, solutions alcalines aqueuses et autres milieux chimiques
• Large plage de température pour les applications dans des environnements climatiques difficiles

Plage d’applications

• Machines industrielles et machines-outils
• Équipement de manutention automatisé
• Industrie automobile
• Dans les chaînes de puissance ou les pièces de machines mobiles
• À l’intérieur des paquets de vêtements de robots à bras de flambage et pour une utilisation pour les robots portiques

Caractéristiques du produit

• Résistant à l’abrasion et aux encoches
• Retardateur de flamme
• Haute résistance à l’huile
• Flexible à basse température
• Surface peu adhésive

Références aux normes / Approbations

• Conçu pour jusqu’à 5 millions de cycles de torsion
• Pour une utilisation dans les chaînes d’alimentation : Veuillez vous conformer à la ligne directrice d’assemblage, annexe T3.
• Pour des distances de déplacement jusqu’à 10 m

Maquillage du produit

• Brins fins ou extra-fins en fil de cuivre nu
• Isolation du noyau: TPE
• Noyaux tordus en couches
• Versions avec paire centrale supplémentaire :
  2 noyaux torsadés en une paire, emballage en feuille de PTFE, couche de fils de cuivre étamés
• Emballage de ruban PTFE
• Gaine extérieure PUR, noire (similaire RAL 9005)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC000104
• ETIM 5.0 Class-Description: Câble de commande

Classification ETIM 6

• ID de classe ETIM 6.0 : EC000104
• ETIM 6.0 Class-Description: Câble de commande

Code d’identification de base

• Jusqu’à 0,34 mm² : noyaux DIN 47100
• A partir de 0,5 mm² : noyaux noirs avec chiffres blancs, noyaux de paire grillagée (2 x 1.0) marqués du n°1 + 2

Capacité mutuelle

• C/C env. 100 nF/km
• C/S env. 120 nF/km

Inductivité

• env. 0,7 mH/km

Échouage de conducteur

• Fil fin ou fil extra-fin

Torsion

• Charge de torsion max. ± 360 °/m

Rayon de pliage minimal

• Pour une utilisation flexible: 15 x diamètre extérieur
• Installation fixe: 4 x diamètre extérieur

Tension nominale

• Jusqu’à 0,34 mm² : 48 V CA
• A partir de 0,5 mm² U0/U : 300/500 V

Tension d’essai

• Jusqu’à 0,34 mm² : 1500 V
• À partir de 0,5 mm² : 3000 V

Conducteur de protection

• G = avec conducteur de protection GN-YE
• X = sans conducteur de protection

Plage de température

• Flexion : -40°C à +80°C
  Installation fixe : -50°C à +80°C
