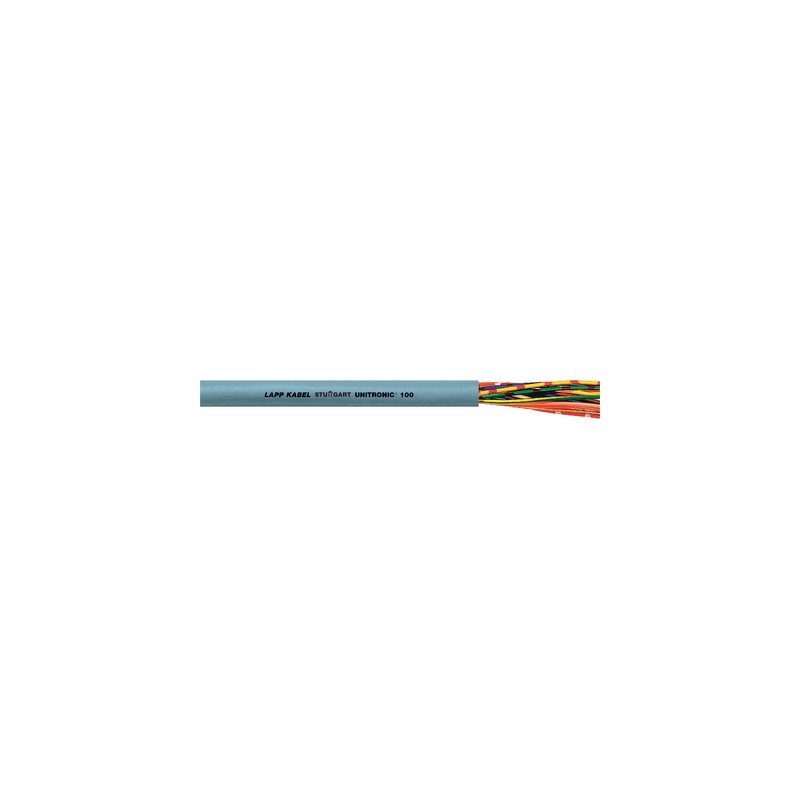

0028048 UNITRONIC 100 7x0,34 LAPP Câble de commande et de transmission de données de petites sections

Applications

• Ces câbles de commande et de transmission de données sont utilisés dans la gamme de courant de l'ordre du milliampère dans les matériels informatiques, les équipements électroniques de commande, les matériels bureautiques et dans les balances ainsi qu'à chaque fois que l'on a besoin de câbles du plus petit diamètre possible.

Particularités

• Gaine extérieure robuste, flexible et résistante
• Diamètre extérieur réduit malgré un grand nombre de conducteurs
• Non-propagateur de la flamme selon IEC 60332-1-2
• À partir de 3 conducteurs avec conducteur de protection (vert/jaune)
  2 conducteurs (noir/bleu)

Homologations / références de la norme

• Selon : VDE 0814 ou VDE 0812

Constitution du produit

• Âme à brins fins/multibrins (0,34 mm²) en cuivre nu
• Isolation du conducteur en PVC
• Gaine extérieure en PVC
  Couleur de la gaine extérieure : gris (RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Pour les codes couleur UNITRONIC®, cf. le tableau T7

Capacité mutuelle

• 120 nF/km environ

Inductivité

• 0,7 mH/km environ

Constitution de l'âme

• Âme, à brins fins
  0,34 mm² 7 brins

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• Pose fixe : 4 x diamètre extérieur

Conducteur de protection

• vert/jaune

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
