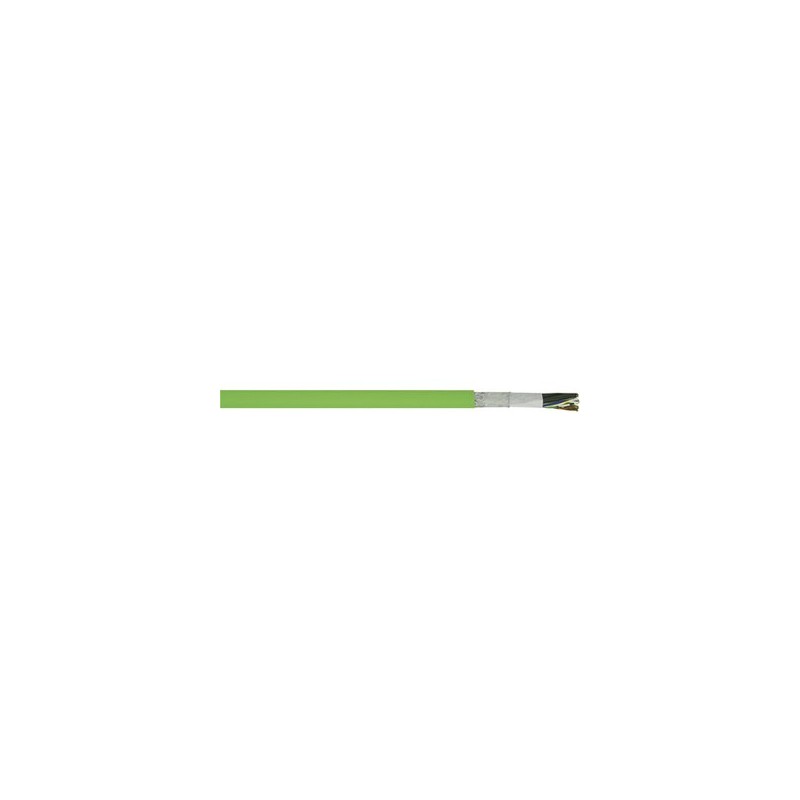

00277121 SERVO LK SMS FX8PLUS-1BD31 LAPP Câble pour moteur et encodeur/résolveur certifié

Avantages

• Accélère le déroulement et accroît ainsi le rendement des machines
• La certification multi standard permet de réduire les coûts
• Durée de vie accrue en conditions d'utilisation difficiles grâce à sa gaine extérieure en PUR
• Résistant au contact avec la plupart des lubrifiants à base d'huiles minérales, des acides dilués, des solutions alcalines aqueuses et d'autres produits chimiques

Applications

• Câble de raccordement entre le servocontrôleur et le codeur/résolveur
• Câble de raccordement entre le servocontrôleur et le moteur
• En chaînes porte-câbles ou sur des parties mobiles de machines
• Pour l'assemblage
• Conçu particulièrement pour les parties humides des machines-outils et des lignes de transfert
• Chaînes d'assemblage et de fabrication ainsi que sur toutes sortes de machines

Particularités

• Performance dynamique en chaînes porte-câbles : acceleration jusqu'à 50m/s². Vitesse jusqu'à 5 m/s. Distance jusqu'à 100m
• Conçu pour 10 millions de cycles de vie, pour des distances de 100 mètres max.
• Résistant à l'abrasion et au cisaillement, sans halogène, résistant aux huiles
• Non-propagateur de la flamme selon IEC 60332-1-2 & CSA FT1

Homologations / références de la norme

• Câble d'alimentation :
  Enregistré VDE
  UL AWM Style 21223
  CSA AWM I/II, A/B 1000V 80° FT 1
• Câbles de signal :UL/CSA AWM Style 20236
• UL File No. E63634
• Pour des distances horizontales allant jusqu'à 100m
• Pour l'utilisation en chaîne porte-câbles: se référer au guide d'assemblage de l'annexe T3

Constitution du produit

• Âme à brins superfins en cuivre:
  > Câbles de signaux: étamés
  > Câble de puissance: nus
• Isolation du conducteur : polypropylène (PP)
• Tresse de blindage en cuivre étamé
• Gaine extérieure PUR
• Câbles de signal: vert (RAL 6018)
• Câble servo : orange (RAL 2003)
• Autres détails : cf. fiche technique

Classification ETIM 5

• ETIM 5.0 Class-ID: EC000104
• ETIM Classe 5.0 - Description : Câble de commande

Classification ETIM 6

• ETIM 6.0 Class-ID : EC000104
• ETIM 6.0 Classe-Description : Câble de commande

Code d'identification du conducteur

• Voir les détails sur la fiche technique

Constitution de l'âme

• À brins superfins selon VDE 0295 Classe / IEC 60228 Classe 6

Rayon de courbure minimum

• Câble d'alimentation :
  Pose fixe : 4 x Diamètre
  En utilisation mobile :
  1.5 mm² - 16 mm² : 7.5 x Diamètre
  25 mm² - 50 mm²: 10 x Diamètre
  Câble de signal :
  Pose fixe : 4 x Diamètre
  En utilisation mobile : 8 x Diamètre

Tension nominale

• Câbles de signal : 30 V AC/DC
• Câble d'alimentation :
  - Conducteur d'alimentation :U₀/U 600/1000 V (IEC)1000 V (UL/CSA)
  - Conducteur de contrôle/commande :24 V AC/DC (IEC)1000 V (UL/CSA)

Tension d'essai

• Câble d'alimentation : 4KV
• Câbles de signal : 500 V

Conducteur de protection

• G = avec conducteur de protection V/J

Plage de température

• En utilisation mobile : -20°C à +60°C
• Pose fixe : -50°C à +80°C

Cycles de flexion & paramètres d’utilisation

• 10 Millions de cycles
