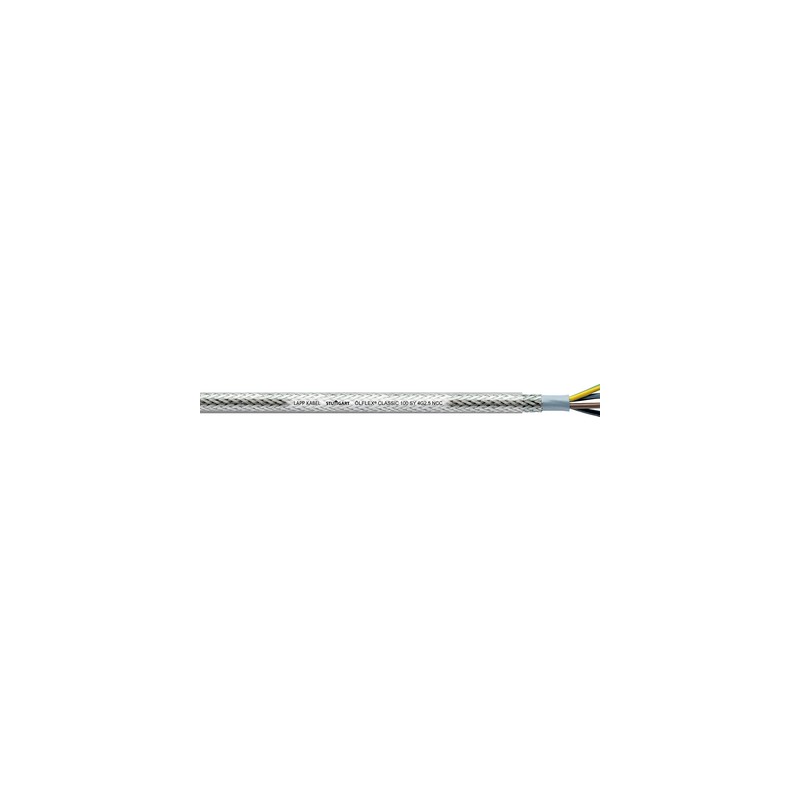

00161103 ÖLFLEX CLASSIC 100 SY 4G10 LAPP Câble de commande en PVC, code couleur avec tresse d’acier

Avantages

• Protection mécanique supplémentaire grâce à la tresse en acier

Applications

• Ingénierie industrielle
  Ingénierie mécanique
  Chauffage et climatisation
• Zones à sollicitations mécaniques élevées

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Bonne résistance chimique, cf. Annexe T1

Homologations / références de la norme

• Selon IEC 60227-5 et EN 50525-2-51

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolant en PVC spécial Lapp P8/1
• Assemblage en couches
• Gaine intérieure : PVC, grise
• Tresse de blindage constituée de brins en acier galvanisé
• Gaine extérieure : PVC, transparente

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM Classe 5.0 - Description : Câble souple

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001578
• ETIM 6.0 Classe-Description : Câble flexible

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : Code couleurs ÖLFLEX® (annexe T7)

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Rayon de courbure minimum

• Occasionnellement mobile : 20 x diamètre extérieur
• En pose fixe : 6 x diamètre extérieur

Tension nominale

• Jusqu'à 1,5 mm² : U0/U : 300/500 V
• À partir de 2,5 mm² : U₀/U : 450/750 V
  À partir de 2,5 mm² en pose fixe et protégée : U₀/U : 600/1000 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
