LAPPÖLFLEX PVC, conducteurs colorés, blindés0016101 ÖLFLEX CLASSIC 100 SY 2X4 LAPP Câble de commande en PVC, code couleur avec tresse d’acier

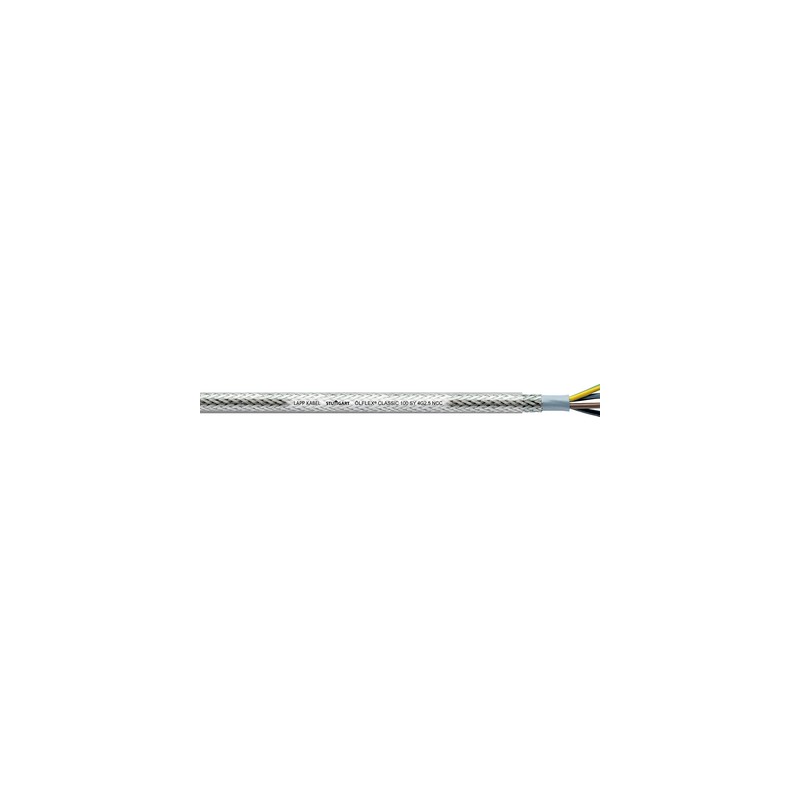

LAPP 0016101 0016101 ÖLFLEX CLASSIC 100 SY 2X4 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

0016101 ÖLFLEX CLASSIC 100 SY 2X4 LAPP Câble de commande en PVC, code couleur avec tresse d’acier

Référence: 0016101

Numéro de catalogue: ÖLFLEX CLASSIC 100 SY 2X4

Fabricant: LAPP

Description:

Câble de commande en PVC, code couleur avec tresse d’acier
ÖLFLEX CLASSIC 100 SY 2X4
ÖLFLEX® CLASSIC 100 SY

Catégories:

  • Câbles > Câble d'alimentation less 1kV pour utilisation mobile
  • LAPP > ÖLFLEX PVC, conducteurs colorés, blindés

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par LAPP

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est restreint. S'il vous plaît demandez-nous un devis pour vérifier s'il y a des unités disponibles ou vous offrir un produit de remplacement.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

ÖLFLEX® CLASSIC 100 SY - câble en PVC flexible, avec codage couleur tresse de fils en acier, câble de raccordement et de commande pour applications diverses

  • CPR: Sélectionnez le numéro de l'élément sur www.lappfrance.fr/rpc
  • Tresse d'acier pour une protection mécanique accrue

Avantages

  • Protection mécanique supplémentaire grâce à la tresse en acier

Applications

  • Ingénierie industrielle
    Ingénierie mécanique
    Chauffage et climatisation
  • Zones à sollicitations mécaniques élevées

Particularités

  • Non-propagateur de la flamme selon IEC 60332-1-2
  • Bonne résistance chimique, cf. Annexe T1

Homologations / références de la norme

  • Selon IEC 60227-5 et EN 50525-2-51

Constitution du produit

  • Âme à brins fins en cuivre nu
  • Isolant en PVC spécial Lapp P8/1
  • Assemblage en couches
  • Gaine intérieure : PVC, grise
  • Tresse de blindage constituée de brins en acier galvanisé
  • Gaine extérieure : PVC, transparente

Classification ETIM 5

  • ETIM 5.0 Class-ID: EC001578
  • ETIM Classe 5.0 - Description : Câble souple

Classification ETIM 6

  • ETIM 6.0 Class-ID : EC001578
  • ETIM 6.0 Classe-Description : Câble flexible

Code d'identification du conducteur

  • Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
  • À partir de 6 conducteurs : Code couleurs ÖLFLEX® (annexe T7)

Constitution de l'âme

  • Brins fins selon VDE 0295,
    Classe 5 / IEC 60228 classe 5

Rayon de courbure minimum

  • Occasionnellement mobile : 20 x diamètre extérieur
  • En pose fixe : 6 x diamètre extérieur

Tension nominale

  • Jusqu'à 1,5 mm² : U0/U : 300/500 V
  • À partir de 2,5 mm² : U0/U : 450/750 V
    À partir de 2,5 mm² en pose fixe et protégée : U0/U : 600/1000 V

Tension d'essai

  • 4000 V

Conducteur de protection

  • G = avec conducteur de protection V/J
  • X = sans conducteur de protection

Plage de température

  • Occasionnellement mobile : -5°C à +70°C
  • Pose fixe : -40°C à +80°C
