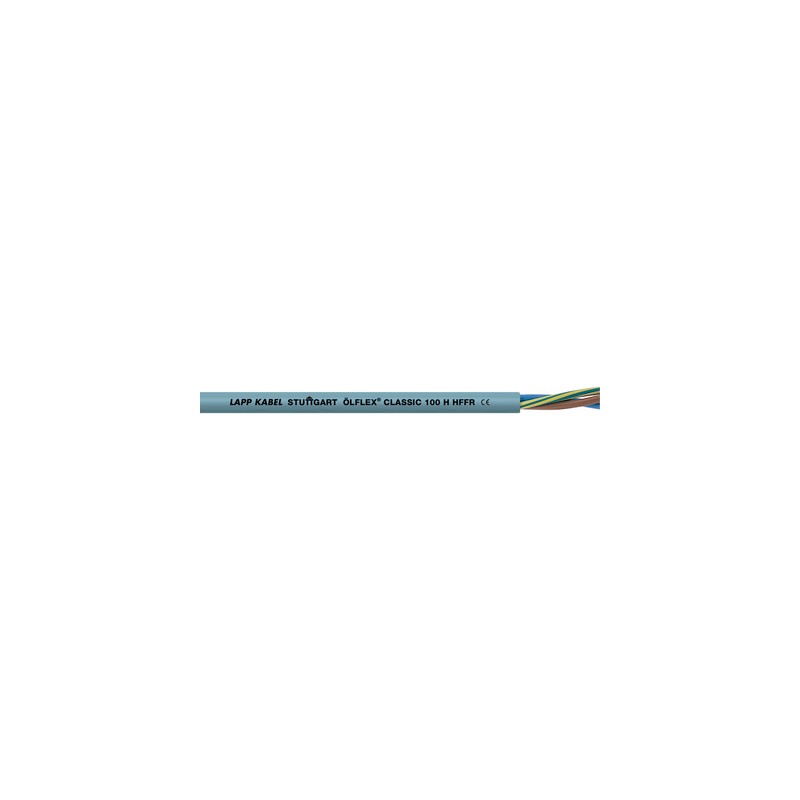

0014158 ÖLFLEX CLASSIC 100 H 4G2,5 LAPP Câble de commande et d'alimentation sans halogène, résistant à l'hui..

Avantages

• Facile à manier et montage simple grâce à sa construction très flexible
• Large gamme d'applications grâce aux excellentes caractéristiques du produit

Applications

• Bâtiments publics comme les aéroports ou les gares
• Ingénierie industrielle
  Ingénierie mécanique
  Chauffage et climatisation
• Particulièrement indiqué dans les endroits où les vies humaines ou animales et les biens matériels de grande valeur encourent un risque élevé en cas d'incendie
• Conçu pour des applications de torsion, comme dans les turbines éoliennes

Particularités

• Non propagateur de la flamme selon IEC 60332-1-2
  (propagation verticale de la flamme sur câble)
• Non propagateur de l'incendie selon IEC 60332-3-24 ou IEC 60332-3-25 (propagation verticale de la flamme sur les fils ou les câbles en nappes de câbles verticaux)
• Sans halogène selon IEC 60754-1
  (quantité de gaz acides halogénés)
  Corrosivité des fumées selon IEC 60754-2
  (degré d'acidité)
• Faible densité des fumées selon IEC 61034-2
• Résistant aux huiles selon EN 50363-4-1 (TM5) et UL OIL RES I & II
• Résistant à l'ozone selon EN 50396

Homologations / références de la norme

• Selon IEC 60227-5 et EN 50525-2-51
• Selon EN 50525-3-11

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolation du conducteur : sans halogène
• Gaine : Mélange spécial sans halogène, gris (similaire à RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM Classe 5.0 - Description : Câble souple

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001578
• ETIM 6.0 Classe-Description : Câble flexible

Code d'identification du conducteur

• Couleurs selon VDE 0293-308, cf. annexe T9

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Mouvement de torsion dans l'éolienne

• TW-0 et TW-2, voir Annexe T0

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• U₀/U : 450/750 V
  Installation fixe, protégée :
  U₀/U : 600/1000 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -30°C à +70°C
• Pose fixe : -40°C à +80°C
