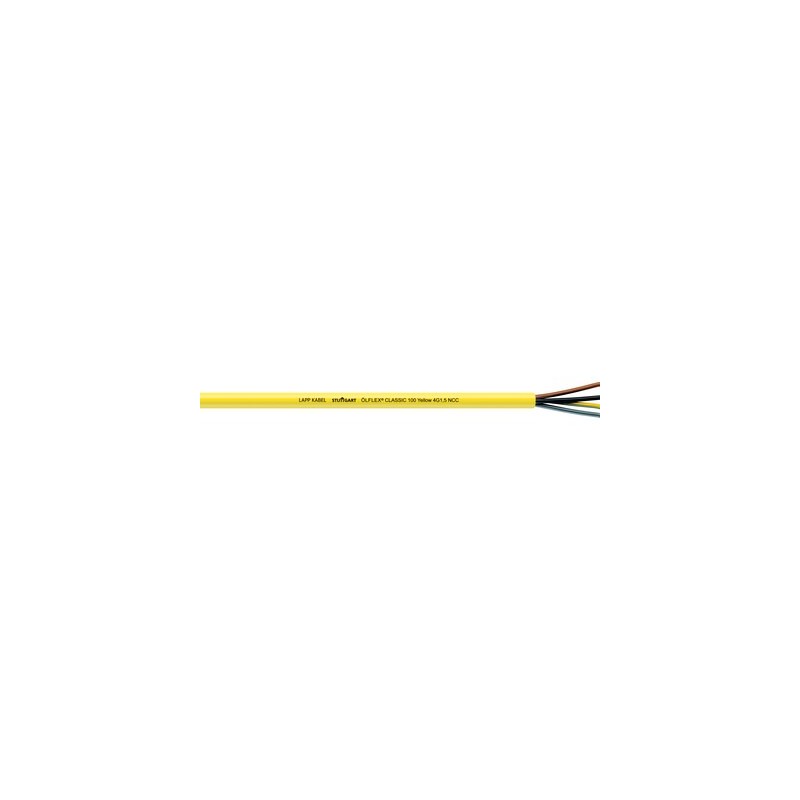

00104043 LAPP ÖLFLEX CLASSIC 100 JAUNE 4G2,5

Avantages

• Haute performance électrique grâce à une tension d’essai de 4 kV

Plage d’applications

• Pour les circuits électriques qui restent « en marche » après la déconnexion de l’interrupteur principal
• Prises de service et circuits d’éclairage
  dans les tableaux et armoires électriques
• Convient aux applications de torsion typiques de la boucle dans les générateurs d’éoliennes (WTG)

Caractéristiques du produit

• Retardateur de flamme selon la norme CEI 60332-1-2
• Bonne résistance chimique, voir annexe T1 du catalogue

Références aux normes / Approbations

• Basé sur IEC 60227-5 et EN 50525-2-51

Maquillage du produit

• Brin de fil fin fait de fils de cuivre nus
• Isolation PVC LAPP P8/1
• Gaine extérieure: PVC, jaune (similaire à RAL 1016)

Classification ETIM 5

• ID de classe ETIM 5.0 : EC001578
• ETIM 5.0 Class-Description: Câble flexible

Classification ETIM 6

• ID de classe ETIM 6.0 : EC001578
• ETIM 6.0 Class-Description: Câble flexible

Code d’identification de base

• VDE 0293-308, voir l’annexe T9

Échouage de conducteur

• Fil fin selon VDE 0295,
  classe 5/IEC 60228 classe 5

Mouvement de torsion en WTG

• TW-0 et TW-1, voir l’annexe T0

Rayon de pliage minimal

• Flexion occasionnelle: 15 x diamètre extérieur
• Installation fixe: 4 x diamètre extérieur

Tension nominale

• U0/U : 450/750 VCA
  Dans les installations protégées et fixes :
  U0/U : 600/1000 V

Tension d’essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection GN-YE
• X = sans conducteur de protection

Plage de température

• Flexion occasionnelle : -5°C à +70°C
• Installation fixe : -40°C à +80°C
