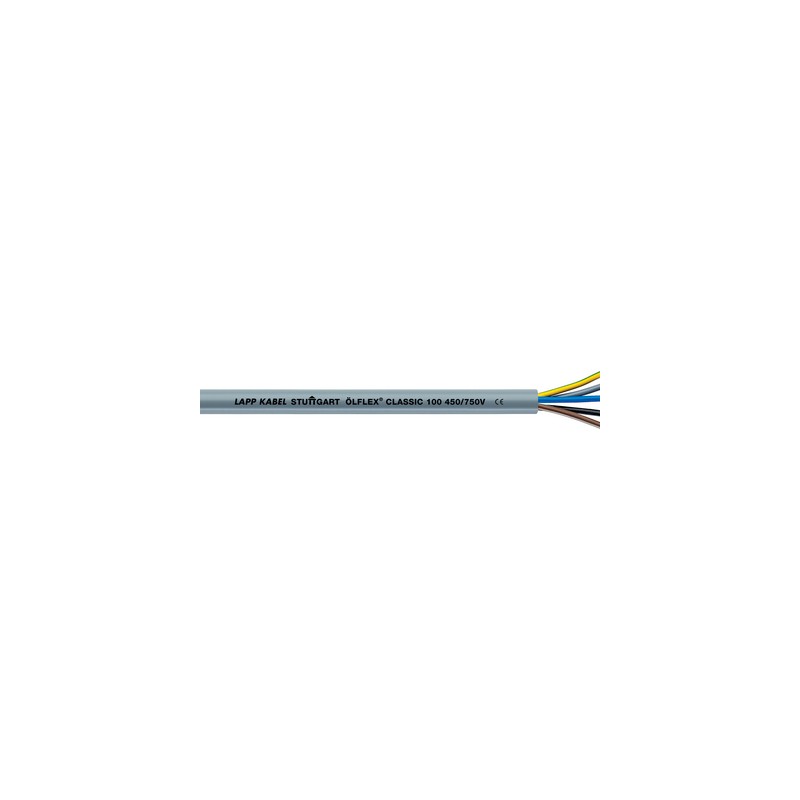

0010210 ÖLFLEX CLASSIC 100 450/750V 3G4 LAPP Câble de raccordement et de commande en PVC à code couleur

Avantages

• Haute performance électrique grâce à sa tension d'essai de 4kV
• Grande souplesse grâce aux couches de conducteurs à pas d'assemblage courts

Applications

• Ingénierie industrielle
  Ingénierie mécanique
  Chauffage et climatisation
  Centrales électriques
• En locaux secs ou humides en présence de sollicitations mécaniques moyennes
• Pour une pose fixe ou une utilisation occasionnellement mobile sans guidage et non soumise à la traction
• Conçu pour des applications de torsion, comme dans les turbines éoliennes

Particularités

• Non-propagateur de la flamme selon IEC 60332-1-2
• Bonne résistance chimique, cf. Annexe T1

Homologations / références de la norme

• Selon IEC 60227-5 et EN 50525-2-51

Constitution du produit

• Âme à brins fins en cuivre nu
• Isolant en PVC spécial Lapp P8/1
• Assemblage en couches
• Gaine : PVC, gris (similaire à RAL 7001)

Classification ETIM 5

• ETIM 5.0 Class-ID: EC001578
• ETIM Classe 5.0 - Description : Câble souple

Classification ETIM 6

• ETIM 6.0 Class-ID : EC001578
• ETIM 6.0 Classe-Description : Câble flexible

Code d'identification du conducteur

• Jusqu`à 5 conducteurs : selon VDE 0293-308, cf. Annexe T9
• À partir de 6 conducteurs : Code couleurs ÖLFLEX® (annexe T7)

Constitution de l'âme

• Brins fins selon VDE 0295,
  Classe 5 / IEC 60228 classe 5

Mouvement de torsion dans l'éolienne

• TW-0 et TW-1, cf. Annexe T0

Rayon de courbure minimum

• Occasionnellement mobile : 15 x diamètre extérieur
• En pose fixe : 4 x diamètre extérieur

Tension nominale

• U₀/U : 450/750 V
  Installation fixe, protégée :
  U₀/U : 600/1000 V

Tension d'essai

• 4000 V

Conducteur de protection

• G = avec conducteur de protection V/J
• X = sans conducteur de protection

Plage de température

• Occasionnellement mobile : -5°C à +70°C
• Pose fixe : -40°C à +80°C
