IME406546 IME INTERRUPTEUR DX3 IS-A 4P 100A

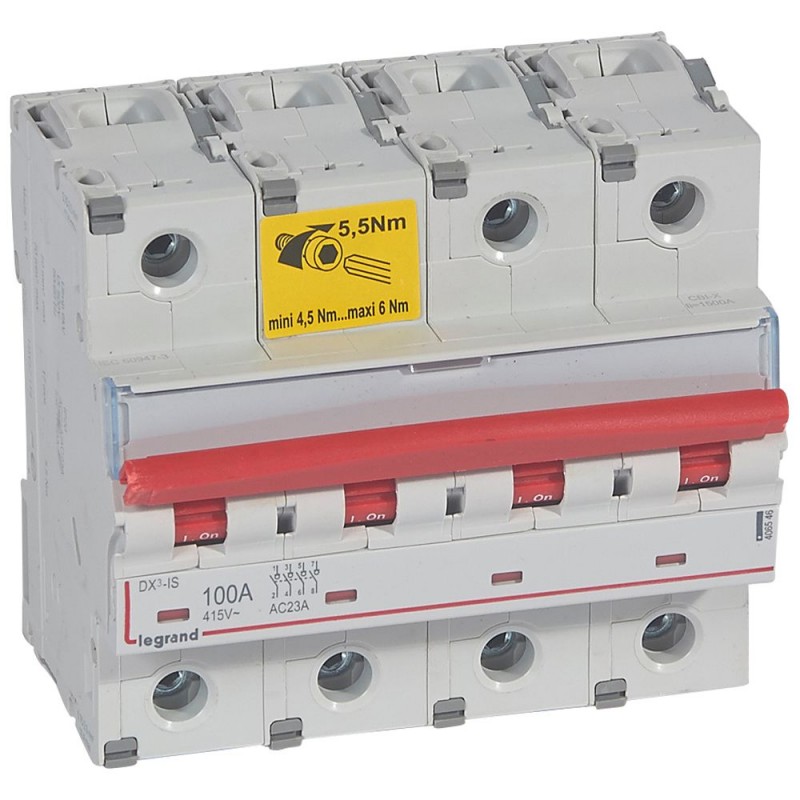

IME 406546 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

406546 IME INTERRUPTEUR DX3 IS-A 4P 100A

Code: 406546

Fabricant: IME

Description:

INTERRUPTEUR DX3 IS-A 4P 100A
Interrupteur de déconnexion DX³ -IS - avec déclenchement à distance - 4P - 400 V~ - 100A - 6 modules
Interrupteur de déconnexion DX³ -IS - avec déclenchement à distance - 4P - 100A - 6mod

Catégories:

  • Appareillage industriel basse tension > Interrupteur-sectionneur
  • IME

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par IME

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

EN SAVOIR PLUS

DX3 IS-A à 4 pôles 100A. Interrupteurs de déconnexion avec déclenchement - Catégorie d’utilisation AC 22A et AC 23A (AC 22A pour 125 A) selon la norme EN 60947-3 - Cache de clé rouge - Déclenchement à distance avec aide à la commande associée - Adapté aux assistants de commande et de signalisation - Adapté aux commandes motorisées - Indication visuelle de l’état réel des contacts : - Position « fermée » (indicateur rouge) - Position « ouverte » (indicateur vert) Quadrule 400 V~ - Courant nominal : 100A - Nombre de modules : 6. Interrupteurs de déconnexion DX³ - IS - coupe à l’extrémité d’installation, 16 à 125A - Montage en profil symétrique EN 60715 - Découpe entièrement visible.
Fonctionnement en tant qu’interrupteur principaloui
Fonctionnement en tant qu’interrupteur d’entretien/réparationoui
Fonctionnement en tant qu’interrupteur de sécuritéoui
Exécution en tant que dispositif d’arrêt d’urgenceoui
Exécution en tant que commutateur-onduleurNon
Tension nominale maximale de fonctionnement Ue AC415 V
Tension de fonctionnement nominale (Min-Max)48-415 V
Courant nominal permanent Iu100 A
Courant permanent assigné avec AC-21, 400 V100 A
Résistance de courant nominale de courte durée ICW1 kA
Puissance nominale de fonctionnement à 400 V AC-2340 kW
Nombre de poteaux4
Nombre de contacts auxiliaires normalement fermés0
Nombre de contacts auxiliaires normalement ouverts0
Nombre de contacts auxiliaires en tant que contact de changement3
Entraînement motorisé en optionoui
Entraînement motorisé intégréNon
Relâchement de tension en optionoui
Construction de l’appareilDispositif complet dans le boîtier
Montage au soloui
Convient pour un montage frontal à 4 trousoui
Convient pour un montage central à l’avantNon
Convient pour l’installation par distributeuroui
Convient pour le montage intermédiaireNon
Couleur de l’élément d’entraînementrouge
Exécution de l’élément d’actionneurManche
Enclenchableoui
Type de connexion du circuit de courant principalConnexion filetée
Degré de protection (IP), avantIP20 (en)

ETIM for 406546 Appareillage industriel basse tension (EC000216)

Nom de la caractéristiqueFinition interrupteur de sécurité (EF006985)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueFinition interrupteur de maintenance/réparation (EF006986)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre de contacts auxiliaires à fermeture (EF001376)
Valeur de la caractéristique0
Nom de la caractéristiqueTension de fonctionnement nominale max. Ue en CA (EF007355)
Valeur de la caractéristique415 V
Nom de la caractéristiqueFinition interrupteur général (EF006981)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre de contacts auxiliaires à deux directions (EF003531)
Valeur de la caractéristique3
Nom de la caractéristiqueNombre de contacts auxiliaires à ouverture (EF001377)
Valeur de la caractéristique0
Nom de la caractéristiqueVerrouillable (EF006281)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCourant nominal de courte durée admissible Icw (EF007050)
Valeur de la caractéristique1 kA
Nom de la caractéristiqueDéclencheur voltmétrique en option (EF007491)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueType de construction de l'appareil (EF008240)
Valeur de la caractéristiqueAppareil complet installé dans un boîtier
Nom de la caractéristiqueNombre de pôles (EF001391)
Valeur de la caractéristique4
Nom de la caractéristiqueType de raccordement du circuit principal (EF006819)
Valeur de la caractéristiqueBorne à vis
Nom de la caractéristiqueFinition interrupteur de dispositif d'arrêt d'urgence (EF006959)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCommande motorisée intégrée (EF006697)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'inverseur (EF009408)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueFinition de l'élément d'actionnement (EF006976)
Valeur de la caractéristiqueManette
Nom de la caractéristiquePuissance de fonctionnement nominale, CA-23, 400 V (EF007027)
Valeur de la caractéristique40 kW
Nom de la caractéristiqueCourant permanent nominal Iu (EF001389)
Valeur de la caractéristique100 A
Nom de la caractéristiqueAdapté à une fixation frontale à 4 trous (EF007247)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueAdapté à une fixation frontale centrale (EF007248)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à un montage intermédiaire (EF007264)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueCommande motorisée en option (EF007386)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCouleur de l'élément d'actionnement (EF007167)
Valeur de la caractéristiqueRouge
Nom de la caractéristiqueCourant permanent nominal , CA-21, 400 V (EF009165)
Valeur de la caractéristique100 A
Nom de la caractéristiqueAdapté à un montage en distributeur (EF007262)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueTension de fonctionnement normale (EF001435)
Valeur de la caractéristique48 V
Nom de la caractéristiqueClasse de protection (IP), face avant (EF003118)
Valeur de la caractéristiqueIP20

FICHE TECHNIQUE - PDF

Titre
Taille
Type
406546 FR_406547.pdf
404 Kbytes
PDF CATALOGUE IME EN
17 Mbytes
