IME004283 IME DOUILLE SORTANTE 2P+T + PILOTE

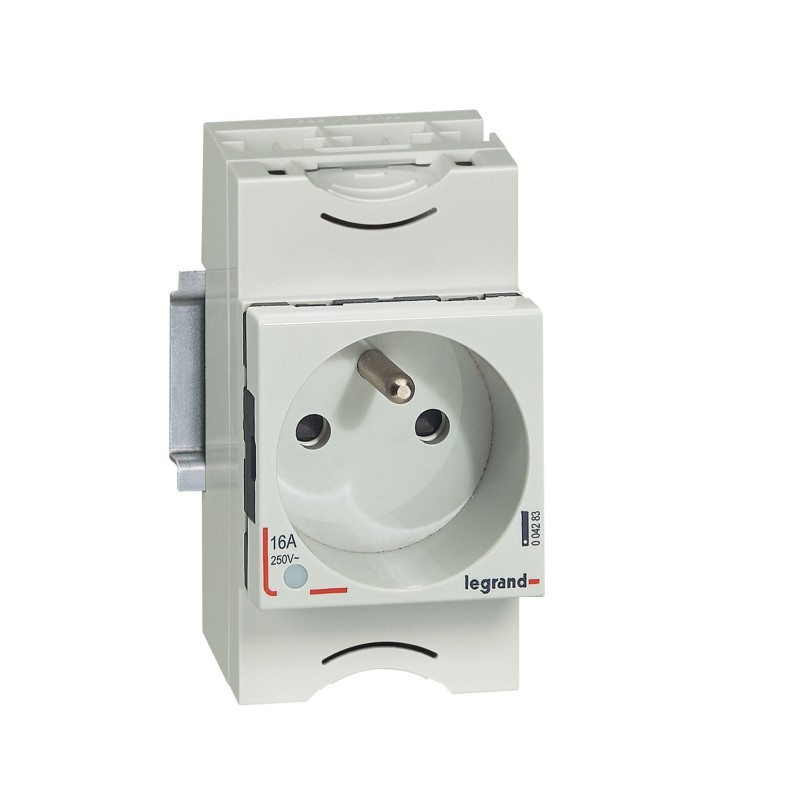

IME 004283 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

004283 IME DOUILLE SORTANTE 2P+T + PILOTE

Code: 004283

Fabricant: IME

Description:

DOUILLE SORTANTE 2P+T + PILOTE
Prise de courant - 10/16A - 250V~ - 2P+T - avec obturateur et indicateur

Catégories:

  • Appareillage modulaire monté en face avant d'enveloppe > Prise de courant pour tableau de distribution
  • IME

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par IME

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Prends 2 poteaux + SORTIE au sol + Pilote. Prises électriques - Laisser passer le peigne et accepter le peigne de puissance (entrée inférieure) en aval d’un disjoncteur unipolaire + neutre 10/16A - 250V~ - 2P+T sortant, avec obturateurs et indicateur de présence de tension - Nombre de modules : 2,5. Prises électriques et supports spéciaux.
Tension nominale250 V
Courant nominal16 A
Avec couvercle rabattableNon
Type de tensioncourant alternatif
modèlePrise de courant avec contact de protection CEE 7/3 (type F)
Contact de protectionRond
Avec une protection de contact amélioréeoui
Avec un voyant de commandeoui
Largeur en nombre d’espaces modulaires2.5
Profondeur d’installation60 mm
Classe de protection (IP)IP2X
Nombre de prises1
Nombre de contacts actifs (ronds)2
Nombre de contacts actifs (dessins)0
Nombre de contacts actifs (carré)0
Largeur45 mm
hauteur83 mm
profondeur55,8 mm
Résistance aux chocsIK05
Température de fonctionnement (Min-Max)-5-35 °C
Température de stockage (Min-Max)-10-70 °C
Fréquence (Min-Max)50 à 60 Hz
Direction de l’alimentation électriqueDepuis le bas
Affichage des marquages sur les bornes de connexionoui
couleurgris
Numéro RAL7035
Sans halogèneNon
Capacité terminale (Min-Max)1,5-10 mm²
Type de connexioncâble
Espace d’étiquetage/zone d’impressionNon
Type de montageVoie DIN

ETIM for 004283 Appareillage modulaire monté en face avant d'enveloppe (EC001663)

Nom de la caractéristiqueModèle (EF000010)
Valeur de la caractéristiquePrise CEE 7/3 (type F)
Nom de la caractéristiqueNombre de contacts actifs (plats) (EF011999)
Valeur de la caractéristique0
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP2X
Nom de la caractéristiqueNombre de contacts actifs (ronds) (EF011998)
Valeur de la caractéristique2
Nom de la caractéristiqueLargeur dans les unités de partition (EF002950)
Valeur de la caractéristique2.5
Nom de la caractéristiqueType de tension (EF000187)
Valeur de la caractéristiqueCA
Nom de la caractéristiqueAvec témoin lumineux (EF005055)
Valeur de la caractéristiqueOui
Nom de la caractéristiquenombre de contacts actifs (carré) (EF017115)
Valeur de la caractéristique0
Nom de la caractéristiquecontact de protection (EF017116)
Valeur de la caractéristiqueRond
Nom de la caractéristiqueProtection accrue contre les contacts accidentels (EF000389)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueCourant nominal assigné (EF000227)
Valeur de la caractéristique16 A
Nom de la caractéristiqueAvec couvercle à charnière (EF000117)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de prises de courant (EF000336)
Valeur de la caractéristique1
Nom de la caractéristiqueProfondeur d'encastrement (EF000218)
Valeur de la caractéristique60 mm
Nom de la caractéristiqueTension assignée (EF000228)
Valeur de la caractéristique250 V

FICHE TECHNIQUE - PDF

Titre
Taille
Type
004283 FR_004280.pdf
181 Kbytes
PDF CATALOGUE IME EN
17 Mbytes
