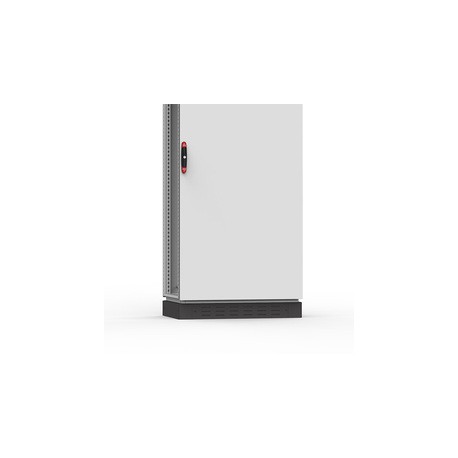

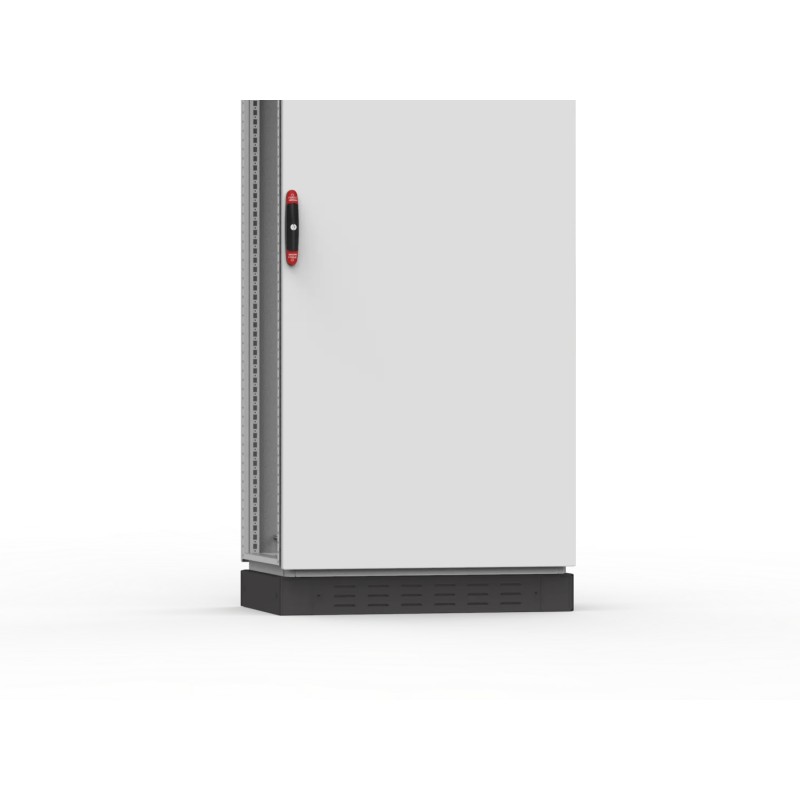

PV1100 nVent HOFFMAN Socle avant et arrière, 1000 PV1100

Description:

Partie avant et arrière de socle avec panneaux ajourés. À combiner avec la plaque de fond ajourée CVB. Permet d'acheminer les câbles en toute liberté ; conforme à la norme VDE 0113. Le socle se compose de quatre angles avec caches avant amovibles. Chaque panneau a un double pli pour augmenter la rigidité. Uniquement disponible en 100 mm de haut.

Matériau:

Angles en tôle peinte ép. 2 mm et panneaux en tôle peinte ép. 1,5 mm.

Finition:

Peinture poudre RAL 7022 finition structurée.

Unité de livraison:

1 jeu de quatre angles avec caches. Panneaux avant et arrière avec accessoires de montage pour panneaux latéraux PS ou profilés transversaux PCP.

Instructions de montage:

Ajouter des panneaux latéraux PS pour compléter le socle. Avec les juxtapositions d'armoires, il est recommandé d'ajouter des profilés transversaux PCP afin de maintenir les gaines de câbles et de rigidifier l'ensemble. Utiliser des plaques de fond ajourées CVB pour mieux aérer l'armoire.

Feature:

Painted steel plinth with front and rear ventilated removable panels for mild steel floor standing enclosures.

Advantage:

The plinth is mounted underneath the enclosure to provide extra space between the installation floor and the enclosure's bottom plates, this space is accessible by removing the front or rear panel. The ventilation louvres pre-machined into the panels allow natural ventilation

Benefit:

Installing cables into the enclosure can be done easily as the plinth creates extra space below the enclosure. This extra space allows the installer to route the cables through the plinths for bayed enclosures. The plinth allows enclosures to be fixed to the floor without the need for interior access. The ventilation louvres allows air to enter into the bottom of the enclosure.

Comment:

The front and rear plinth PV, must be mounted along with side panels PS. If creating an enclosure system with multiple enclosures then the side panels are required to be mounted at the beginning and end only. To reinforce the combined plinths, plinth combining profiles PCP/PCPK, should be used.
