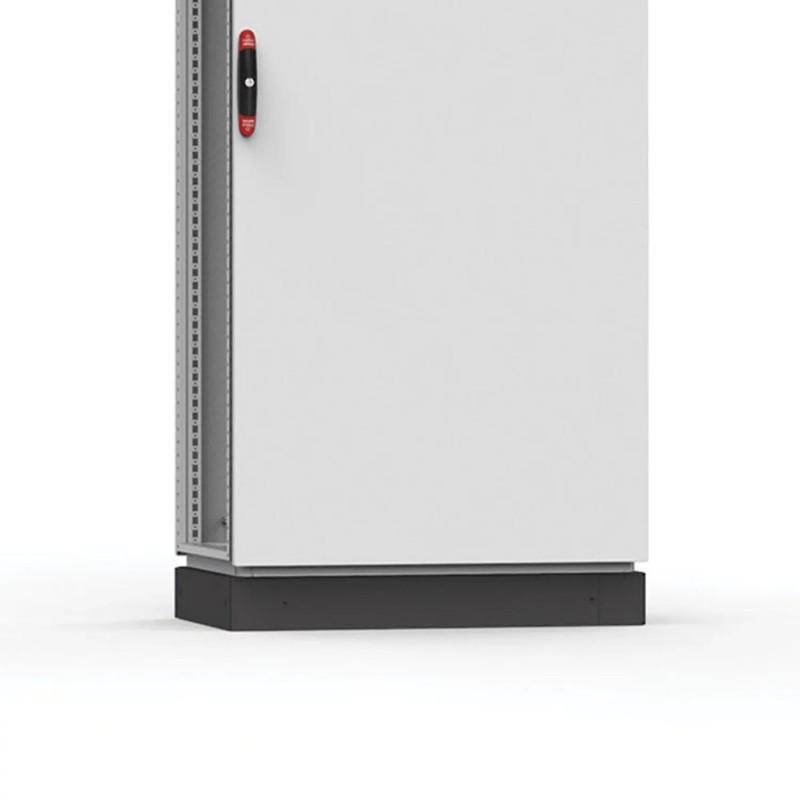

PF1050 ELDON Socle avant/arrière, 100x500 PF1050
PF1050
ELDON
Socle avant/arrière, 100x500 PF1050
Socket./à l'arrière, 100x500, tôle d'acier, RAL7022. Pack de 2 unités.
Socle avant/arrière, 100x500, Acier , RAL7022
Socles avant/arrière, PF, 100x498x63mm, gris ombra, zingué, acier doux
Armoires, coffrets, boites, baies, pupitres et accessoires > Socle / élément de socle (armoire électrique)
Armoires au sol gamme acier
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Fonctions
- Description: Sections de socle avant et arrière. Permet d'acheminer les câbles en toute liberté ; conforme à la norme VDE 0113. Le socle se compose de quatre angles avec caches avant amovibles. Panneaux latéraux PS à commander séparément. Hauteurs disponibles: 100 et 200 mm. Les socles de 200 mm de haut sont fournis avec un couvercle arrière composé de deux panneaux amovibles de 100 mm de haut. Le couvercle avant est en une seule pièce de 200 mm de haut. Chaque panneau a un double pli pour augmenter la rigidité.
- Matériau: Angles en tôle peinte ép. 2 mm et panneaux en tôle peinte ép. 1,5 mm.
- Finition: Peinture poudre RAL 7022 finition structurée.
- Unité de livraison: 1 jeu de quatre angles avec caches. Panneau avant et arrière (2 panneaux arrière pour version 200 mm) avec accessoires de montage. Accessoires de montage pour panneaux latéraux PS ou profilés transversaux PCP.
- Instructions de montage: Ajouter des panneaux latéraux PS pour compléter le socle. Pour la juxtaposition des armoires, il est recommandé d'ajouter des profilés transversaux PCP afin de maintenir les gaines de câbles et de rigidifier l'ensemble.
- Avantage : le socle permet aux armoires d’être fixées au sol sans avoir besoin d’un accès intérieur
- Commentaire : les socles PF avant et arrière doivent être montés avec des panneaux latéraux PS ; si vous créez un système d’armoire avec de multiples armoires, les panneaux latéraux doivent uniquement être montés au début et à la fin
- Commentaire : pour renforcer les socles combinés, il faut utiliser les profilés de combinaison de socle PCP/PCPK
- Exigences de montage : ajoutez les panneaux latéraux PS pour un socle complet ; lors de la combinaison d’armoires, il est recommandé d’ajouter des panneaux transversaux PCP pour le support du conduit de câbles et pour plus de rigidité
| Atributo del producto | Valor |
|---|---|
| Height | 100 mm |
| Width | 500 mm |
| Depth | 63 mm |
| Enclosure Material | Acier doux |
| Product Family | Free-Standing |
| Material | Acier doux |
| Finish | Peinture poudre structurée |
| Color | Gris Umbra |
| Color Code | RAL 7022 |
| Thickness | 1.5 mm |
| Package Quantity | 1 |
| Weight | 3.7 kg |
| UPC | 783510525637 |
| EAN | 8713574056091 |
| Quantité d'emballage standard | 1.0000 |
| Quantité d'emballage | 2.0000 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE NVENT FR.pdf | 76 Mbytes |
|
| PF1050 PF1050 FR_PF1040.pdf | 100 Kbytes |
|
