ELDONGeneral AccessoriesACB06040 ELDON Panneau visualisation, 600x400 ACB06040

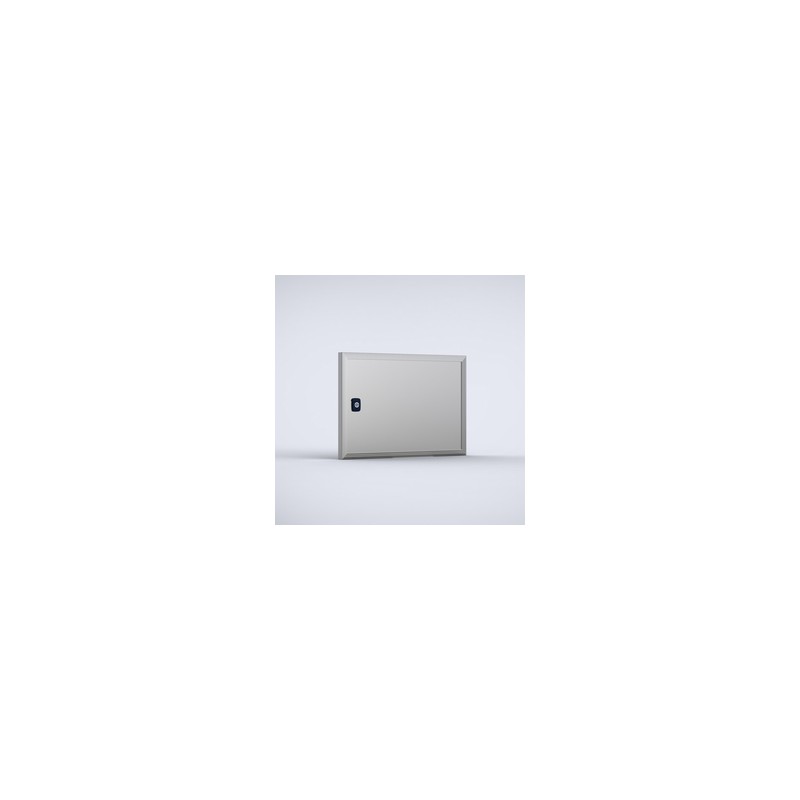

ELDON ACB06040 ACB06040 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

ACB06040 ELDON Panneau visualisation, 600x400 ACB06040

Référence: ACB06040

Fabricant: ELDON

Description:

Panneau visualisation, 600x400 ACB06040

Catégories:

  • Armoires, coffrets, boites, baies, pupitres et accessoires > Porte / tableau de commande (armoire électrique)
  • ELDON > General Accessories

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON

  • En savoir plus
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

* Cet article est peut-être obsolète. Si vous êtes intéressé, demandez-nous un devis et nous vous dirons s'il y a des unités disponibles. S'il n'y en a plus, un de nos techniciens recherchera une alternative livrable présentant des caractéristiques similaires.

Demandez un devis et nous vérifierons la disponibilité des unités. Si aucune unité n'est disponible, l'un de nos techniciens recherchera une solution alternative.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Ce cadre protège les commandes, les appareils de mesure, les témoins, etc. dans la mesure où il est relevé de 23,5 mm au-dessus de l'armoire. Le panneau peut être facilement usiné dans la mesure où le cadre est amovible.

Caractéristiques
Hauteur600 mm
Largeur400 mm
Hauteur
de la platine de montage		522 mm
Largeur
de la platine de montage		322 mm
Zone d'affichage
Hauteur		522 mm
Zone d'affichage
Largeur		322 mm
Numéro de serrure2
Code article:ACB06040
Code EAN:8713574217799
  • Caractéristiques techniques
  • Fonctions
  • Téléchargements

Caractéristiques techniques

Description:

Pour appareils de mesure, commandes, témoins, etc. Les composants montés sont protégés par un cadre de 23,5 mm de haut. Le panneau en aluminium mesure 3 mm d'épaisseur et peut être démonté pour le perçage ou la sérigraphie. La serrure DIN3mm peut être remplacée par n'importe quel insert ou poignée en option.

Matériel:

Aluminium.

Finition:

Aluminium anodisé.

Protection:

Conforme IP 54.

Unité de livraison:

1 porte avec accessoires de montage.

Fonctions

Feature:

Display aluminium panel with protection frame to replace a standard wall mounted door.

Advantage:

The protection frame is raised 23.5 mm from the surface of the aluminium panel. The aluminium panel can be removed from the protection frame for machining or screen printing.

Benefit:

Components that are mounted within the aluminium panel are protected by the panel's frame. As the frame is removable, the display panel can be machined even by machinery that is limited to working on flat surfaces.
