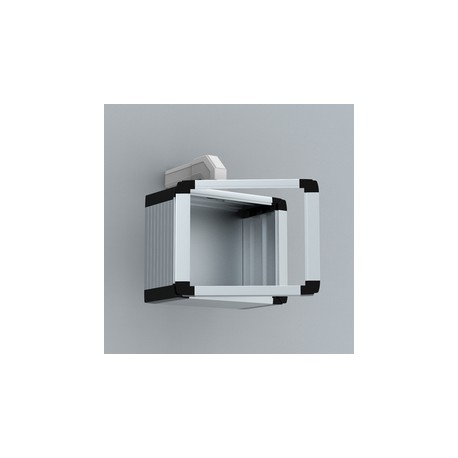

OIDES305205 nVent HOFFMAN HMI prolongé, 309x525x55 OIDES305205
OIDES305205
ELDON
HMI prolongé, 309x525x55 OIDES305205
IHM étendu, 309x525x55

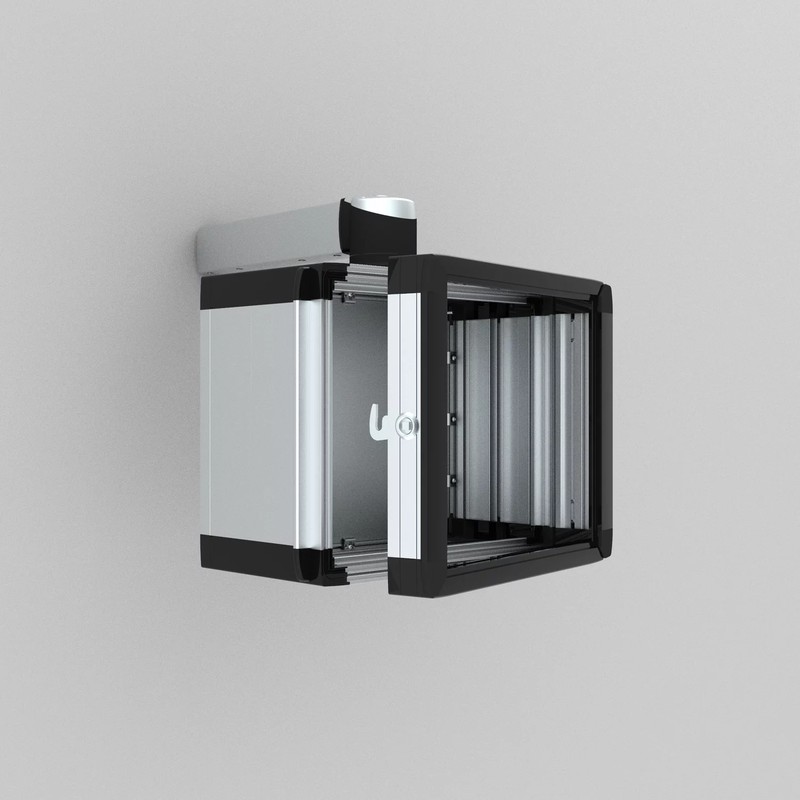

L'armoire de commande d'interface opérateur en aluminium avec un cadre d'extension à charnière, OIDES, présente un modèle de perforations préusinées pour permettre la fixation souhaitée à un bras pivotant, et une plaque avant amovible à un indice de protection IP 65. Le cadre d'extension augmente la profondeur de panneau de 55 mm. Les composants peuvent être facilement montés grâce à la plaque avant amovible, et sont également accessibles en ouvrant le cadre d'extension avant à charnière. Les poignées latérales sur l'armoire permettent un déplacement aisé de l'armoire dans la position de travail souhaitée. Le corps en aluminium dissipe plus de chaleur qu'un corps en acier doux, ce qui peut éliminer la nécessité d'une ventilation supplémentaire.
Armoires, coffrets, boites, baies, pupitres et accessoires > Porte / tableau de commande (armoire électrique)
General Accessories
* Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
En savoir plus
▲Caractéristiques techniques
Description: | Panneau OICP avec profilé d'extension de porte Il augmente la profondeur du panneau OICP de l'armoire de 55 mm. Il est doté de prises sur les côtés. |
Matériau: | Corps et profilé d'extension de porte : AlMg Si05 ; plaque arrière : AlMg ; angles : AlSi12. |
Protection: | Conforme IP 65. |
Finition: | Corps, profilé d'extension de porte et plaque arrière : aluminium anodisé ; angles : RAL 7016. |
Unité de livraison: | Panneau OICP avec plaque arrière, profilé d'extension de porte, charnières externes et système de verrouillage. |
Fonctions
Feature: | Aluminium operator interface control panel, with a pre-machined hole pattern to mount onto a swing arm system, hinged extension frame, removable aluminium front plate accessory and a IP 65 protection degree. |
Advantage: | Components can be installed easily because of the removable front panel (supplied as an accessory). Installed components are easily accessible due to the removable rear panel and hinged extension frame which also increases the panels depth by 55 mm. The enclosure's pre-machined cut-out allows the panel to be quickly mounted to the swing arm system in the field. The pre-mounted enclosure side handles allow customers to manipulate the enclosure easily when performing operations. The aluminium body will dissipate a larger amount of heat, that has been generated from the installed components. |
Benefit: | The enclosure reduces customer's labour cost and allows ergonomic use in the field, due to the pre-installed handles. The internal temperature of the control panel is kept low which may remove the requirement for ventilation. The depth extension frame allows customers to install larger components, if required. |
Comment: | The aluminium front plate (OIFP), must be ordered separately. |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| OIDES305205 OIDES305205 FR_OIDES305205.pdf | 149 Kbytes |
 |
| Télécharger le catalogue général |
|
