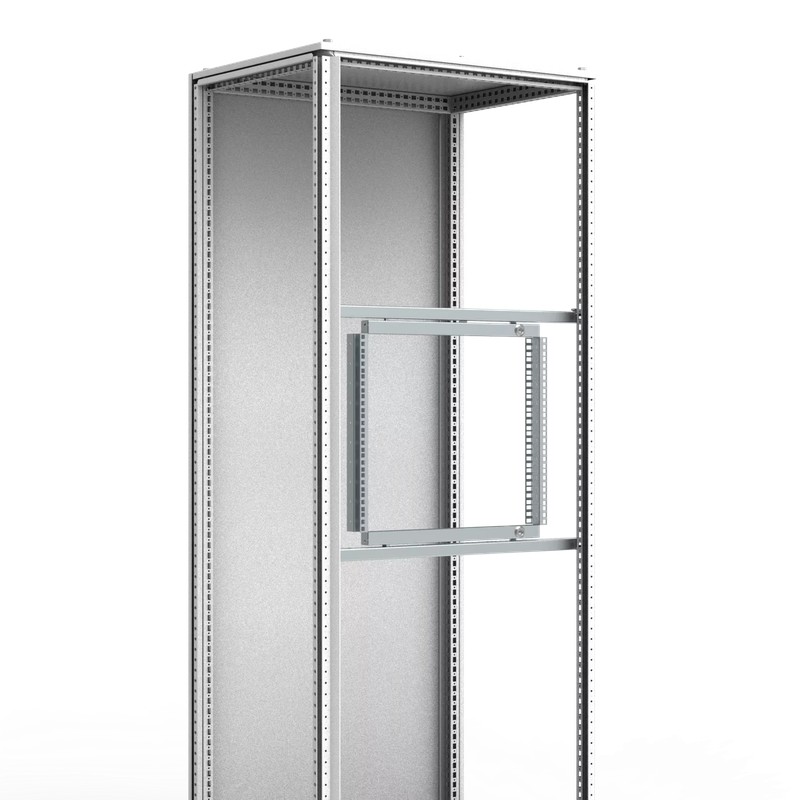

SFCP156 nVent HOFFMAN Cadre pivotant partiel, 800 SFCP156

Description:

Cadre pivotant de hauteur partielle pour composants 19" avec ouverture à gauche ou à droite. Compatible avec les coffrets et les armoires au sol juxtaposables et monobloc. Ossature en S rigide avec perforations 19" à l'avant et à l'arrière. Châssis zingué pour mise à la masse directe des composants installés. Angle d'ouverture standard de 125°-155°.

Fermeture:

Une serrure DIN 3mm.

Matériau:

Acier zingué 2 mm.

Unité de livraison:

1 cadre pivotant avec charnières.

Instructions de montage:

Sur les armoires MultiMount, utiliser une barre de soutien transversale SFBP avec un profilé AVB. Sur les armoires au sol utiliser une barre de soutien transversale SFBP. Réglable en profondeur en ajoutant les profilés CLPK.

Feature:

Partial height swing frame, for wall mounted and floor standing enclosures.

Advantage:

Additional surface for the installation of 19" equipment, within a hinged frame. The frame can be mounted within enclosures from 600mm in width and to the desired height.

Benefit:

The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened.

Comment:

The partial transversal support bars, SFBP, must be mounted in combination with the partial height swing frame.
