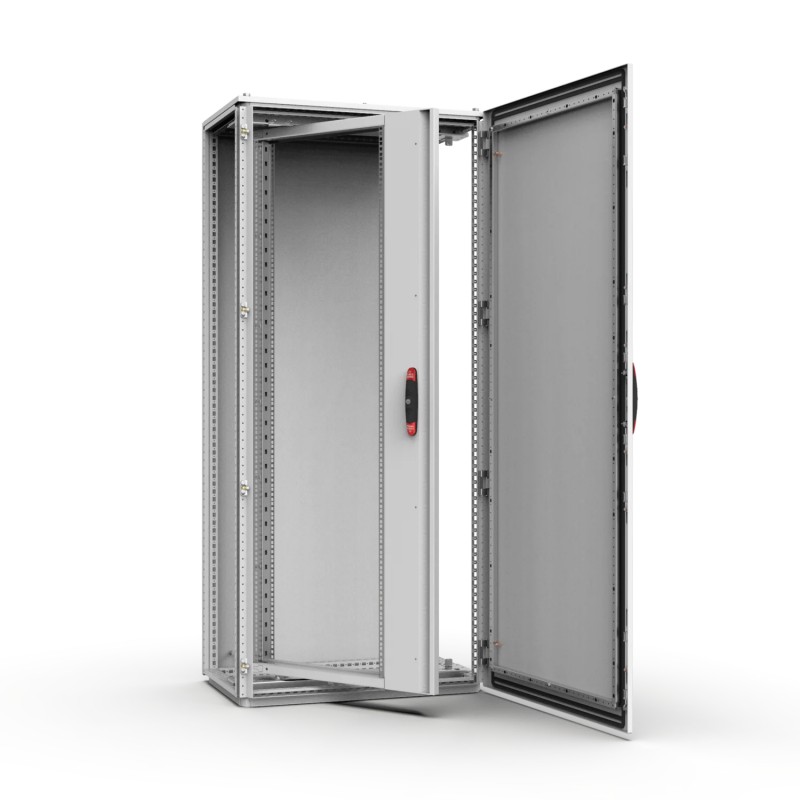

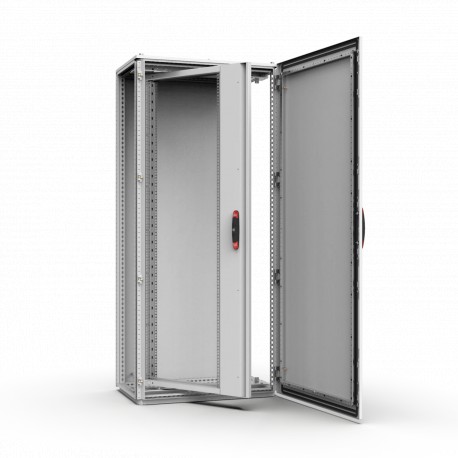

ESFM408 nVent HOFFMAN Cadre pivotant, centre, 2000 ESFM408

Description:

Cadre pivotant sur toute la hauteur pour composants 19" avec ouverture par la gauche ou la droite et montage sur toute la hauteur. Compatible avec les armoires juxtaposables acier. Les charnières sont conçues pour offrir plus de profondeur utile. Charnière supérieure réglable pour montage à angle droit du cadre pivotant. Profilé de châssis en W rigide pour équipement lourd. Châssis zingué pour mise à la terre directe des composants montés. Accès complet à l'armoire grâce aux charnières 180° montées de série. Pour le montage, utiliser des barres de soutien transversales ESFB. Soutien en profondeur et câblage facile grâce à la plaque de fixation en profondeur SFMP. Profondeur réglable par pas de 12.5 mm.

Charge maximium:

1800 N, fourni avec système d'auto-positionement.

Fermeture:

Serrure DIN 3 mm (autres serrures possibles).

Matériau:

Profilés verticaux 19": 2 mm - acier zingué Cadre : profilés verticaux 2 mm et profilés horizontaux 3 mm.

Finition:

Peinture poudre RAL 7035 structurée.

Unité de livraison:

1 cadre pivotant avec charnières à 180°.

Instructions de montage:

ESFM pour armoires juxtaposables de 800 mm, et 1000 mm de large. Ajouter une barre ESFB pour un montage dans une armoire acier juxtaposable.

Feature:

Middle mounted swing frame, for floor standing enclosures.

Advantage:

Additional surface for the installation of 19" equipment, within a hinged frame.

Benefit:

The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened.

Comment:

The transversal support bars, ESFB, must be mounted in combination with the middle mounted swing frame. 180o hinges are included with the swing frame as standard. If there is not enough useful depth for the equipment installed on the 19" swing frame, it can be increased by moving the 19" swing frame to one side of the enclosure by using the side mounted swing frame, ESFS.
