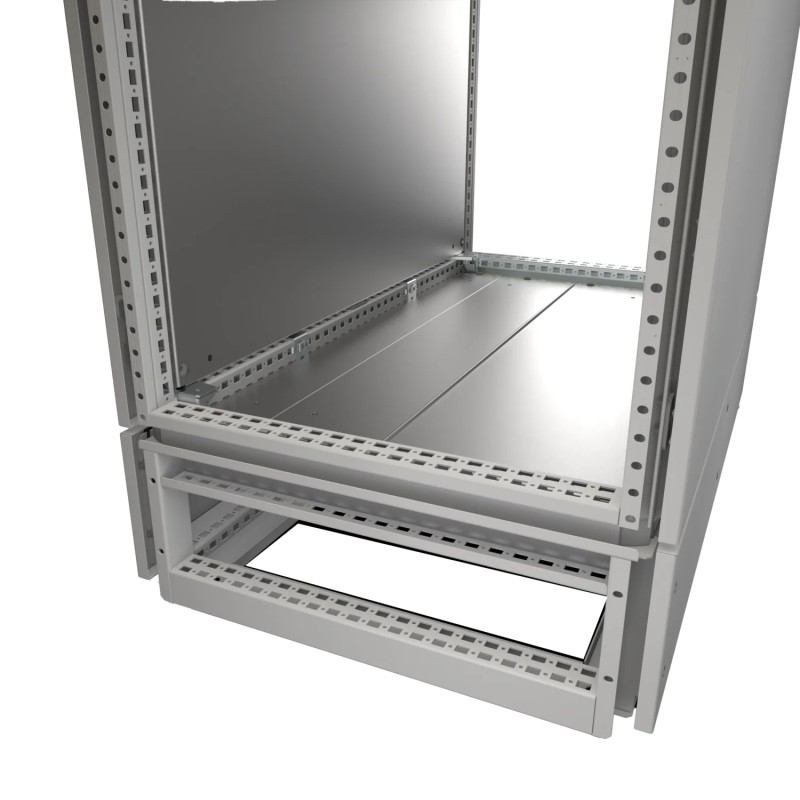

PCU3108R5 ELDON Cadre de câbles, 300x1000x800
PCU3108R5
ELDON
Cadre de câbles, 300x1000x800
Cadre terminé 300x1000x800, cumulable
Cadre de câbles, 300x1000x800, Combinable
Cadre de câblage, 300x1000x800, boîtier combinable
Armoires, coffrets, boites, baies, pupitres et accessoires > Socle / élément de socle (armoire électrique)
Énergie et distribution
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
Les plus vendus
▲En savoir plus
▲Fonctions
- Description: Pour fixer et acheminer des câbles ou monter des jeux de barres. Perforations identiques à celles du châssis de l'armoire pour monter tous les accessoires voulus (CLPF, CLPK, etc.). Fixé à la base de l'armoire avec des vis M12 (fournies). Hauteur standard de 300 mm (200 mm disponible sur demande uniquement).
- Matériau: Ossature en acier 1,75 mm, panneaux 1,35 mm.
- Finition: Peinture poudre RAL7035 finition structurée.
- Protection: Conforme IP 41 TYPE 1.
- Instructions de montage: Ajouter des panneaux PCUP pour fermer les côtés.
- Unité de livraison: 1 pièce avec plaques d'obturation avant et arrière avec accessoires de montage.
- Bottom extension frame for mild steel combinable floor standing enclosures
- The frame creates additional space at the bottom of the enclosure with integrated hole patterns and allows segregation if required
- The frame can be segregated from the enclosure which creates extra space for hazardous components, for example main busbars
- Standard accessories can be mounted within the frame thanks to the universal hole pattern allowing accessories to be easily mounted, e.g. busbar supports
- Side panels PCUP, are required at the beginning and end of the individual or bayed bottom extension frames
- Pack quantity: 1 piece with front and back cover plates with mounting accessories
| Atributo del producto | Valor |
|---|---|
| Enclosure Material | Acier |
| Material | Acier |
| Finish | Peinture poudre structurée |
| Color | Gris Clair |
| Color Code | RAL 7035 |
| UPC | 783510525538 |
| EAN | 8713574127432 |
| Quantité d'emballage standard | 1.0000 |
| Quantité d'emballage | 1.0000 |
| Caractéristique | Valeur |
|---|---|
| Modèle (EF000010) | Face avant/arrière de socle |
| Matériau (EF002169) | Acier |
| Couleur (EF000007) | Gris |
| Largeur (EF000008) | 1.00 mm |
| Hauteur (EF000040) | 300.00 mm |
| Profondeur (EF000049) | 800.00 mm |
| Adapté à la largeur de boîtier (EF000326) | 1.00 mm |
| Adapté à la profondeur de boîtier (EF000327) | 800.00 mm |
| Adapté pour aération et désaération (EF000324) | Non |
| Adapté à un rangement de câbles (EF007251) | Oui |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE NVENT FR.pdf | 76 Mbytes |
|
| PCU3108R5 PCU3108R5 FR_PCU2046R5.pdf | 138 Kbytes |
|
