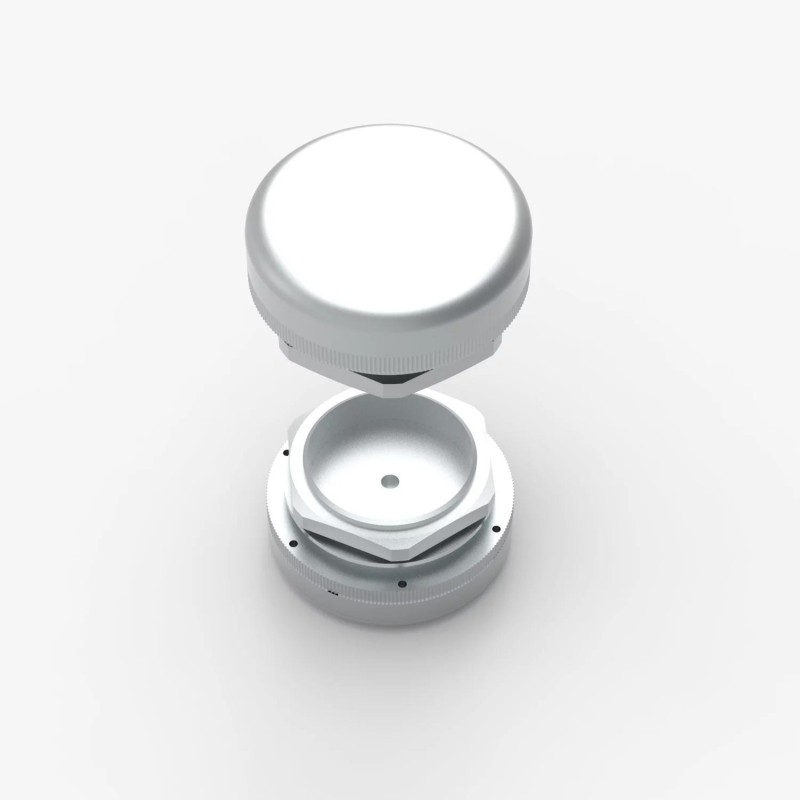

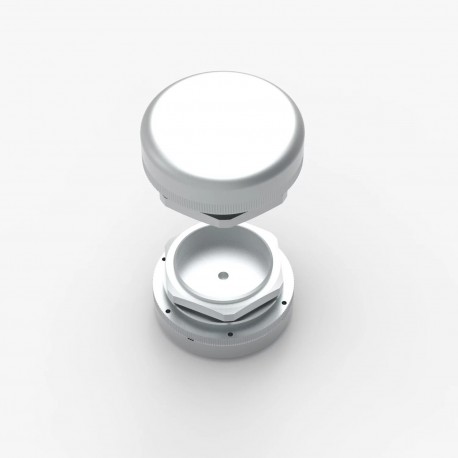

EDAS40 nVent HOFFMAN Bouchon compensat de pression EDAS40

Description:

Compense la pression avec un haut niveau de protection IP. Des variations de température très brusques peuvent provoquer un différentiel de pression à l'intérieur d'une armoire. Il existe alors un risque de pénétration d'humidité et de poussière. Le bouchon renferme une membrane semi-perméable qui laisser l'air et l'humidité sortir de l'armoire, mais qui ne laisser rentrer que l'air sec. Monté sur un filetage M40x1,5 avec contre-écrou. Couple de serrage recommandé 5Nm (maxi 10Nm) Pour une compensation optimale de la pression, nous recommandons d'installer deux unités sur deux côtés opposés en haut de l'armoire. Perméabilité à l'air 1200l/h avec une différence de pression de 70 mbar.

Matériau:

AISI 303 acier inox.

Humidité opérationnel:

-45 °C à +80 °C.

usinage requis:

Perçage diam 40.5 mm. Encombrement dans l'armoire d'environ 9 mm.

Protection:

IP 66 / IP X9K.

Homologations:

CE.

Finition:

Acier inox

Unité de livraison:

1 pièce.

Feature:

Stainless steel pressure compensation plug with waterproof membrane

Advantage:

In certain locations there can be wide temperature variations especially over a short period of time, which creates pressure differences from the inside to the outside of the enclosure. The pressure plug equalises the pressure inside and outside the enclosure allowing air and humidity to leave, while only allowing dry air to enter inside the enclosure. The plug can be easily installed and only requires a round hole to be machined .

Benefit:

The pressure compensation plug reduces the risk of dust entering the enclosure, ensuring that a vacuum is not created. Built up humidity can leave the enclosure which reduces potential hazards with electrical components. The ease of installation reduces the labour time required and means that the modification can be done on site while the enclosure is operational, saving unnecessary downtime. The plug is suitable to be installed in harsh environments

Comment:

It is highly recommended to install two plugs per enclosure for optimal pressure compensation. The plugs should be installed both at the top of the enclosure but on opposite sides.
