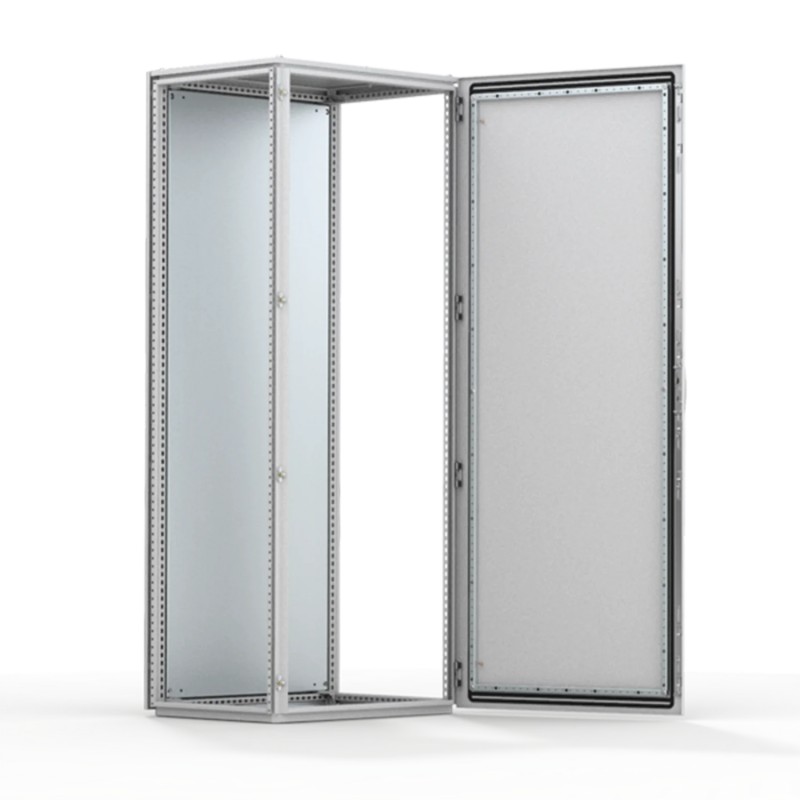

MCS22086R5 ELDON Armoires au sol, 2200x800x600
MCS22086R5
ELDON
Armoires au sol, 2200x800x600
Auto-portante, 2200x800x600, cumulable, 1 porte, avec le DÉPUTÉ, l'acier doux, IP55
Armoires au sol, 2200x800x600, Combinable, 1 porte, avec PM, acier , IP55
Sur pied, 2200x800x600
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Armoires au sol gamme acier
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
Les plus vendus
▲En savoir plus
▲Fonctions
- Matériau: Cadre: Acier peint 1.5 mm. Porte: Acier peint 2 mm. Panneaux arrière, de toit et latéraux: Acier peint 1.5 mm. Platine de montage: Acier galvanisé 3 mm. Plaques de fond: Acier galvanisé 1 mm.
- Ossature: Profilés ouverts à soudure continue avec perforations 25 mm conformément à la norme DIN 43660. Perforations externes incluses.
- Porte: Avec quatre charnières pour ouverture à droite ou à gauche. Cadre de porte fourni avec perforations 25 mm.
- Panneau arrière: Fixé à l'aide de vis Torx M6. Peut être remplacé par une porte. La version RD est livrée avec une porte arrière au lieu d'un panneau arrière.
- Panneaux latéraux: A commander séparément.
- Plaque de toit: Démontable.
- Fermeture: Serrure à crémone quatre points. N'empiète pas sur l'espace intérieur utile de l'armoire. Serrure avec insert DIN 3 mm standard. Peut être remplacé par des inserts standard ou pour une fermeture à clé par un barillet 1/2 cylindre européen et poignée basculante.
- Plaque de fond: Se compose de trois pièces ou quatre pièces (P>600).
- Platine de montage: Double pli vertical et système de positionnement. Ajustable en profondeur au pas de 25 mm à l'aide de l'accessoire MPD02. Fournie à l'extérieur de l'emballage de l'armoire.
- Mise à la masse: Tous les panneaux sont mis à la terre par leurs fixations et sont équipés d'un goujon de masse.
- Finition: Peinture en poudre RAL7035 finition structurée.
- Protection: Conforme IP 55 TYPE 12 IK 10.
- Mounting requirements: Standard delivery ready for combined installation. For stand-alone installation add side panels.
- Livraison: Ossature équipée de la porte avant, du panneau arrière, du panneau de toit, de plaques passe-câbles, de la platine de montage (sauf pour la version PER5) et du cadre de porte. Dans les armoires de 400 mm de large, la platine de montage, les plaques de fond et le cadre de porte ne sont pas fournis. Pour les armoires de hauteur 2200 mm, la livraison comprend en plus 2 profils CMB montés dans la profondeur. Boulons de mise à la masse également inclus. Livré sur une palette de largeur identique à l'armoire permettant la juxtaposition sans avoir besoin d'enlever l'armoire de la palette. Tout le matériel d'emballage est recyclable.
| Atributo del producto | Valor |
|---|---|
| Height | 2200 mm |
| Width | 800 mm |
| Depth | 600 mm |
| Mounting Plate Included | Oui |
| Door/Rear Panel | Panneauarrière |
| Max Mounting Depth | 559 mm |
| Material | Acier doux |
| Finish | Peinture poudre structurée |
| Color | Gris Clair |
| Color Code | RAL 7035 |
| Body Thickness | 1.5 mm |
| Door Thickness | 2 mm |
| Weight | 135 kg |
| Cable Enclosures Included | Non |
| Panel Size | 2094 x 694 mm |
| UPC | 783510496920 |
| EAN | 8713574127050 |
| Quantité d'emballage standard | 1.0000 |
| Quantité d'emballage | 1.0000 |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 800.00 mm |
| Hauteur (EF000040) | 2200.00 mm |
| Profondeur (EF000049) | 600.00 mm |
| Matériau (EF002169) | Steel |
| Qualité du matériau (EF001257) | Other |
| Finition de la surface (EF006569) | Powder coating |
| Couleur (EF000007) | Grey |
| Numéro RAL (EF000116) | 7035.00 |
| Indépendant (EF020363) | |
| Modèle mural avec prise au sol (EF015208) | |
| Montage mural (EF000664) | |
| Modèle angulaire (EF020814) | |
| Encastrement intermédiaire (EF022994) | |
| À coupler (EF001229) | |
| Avec plaque de montage (EF000118) | true |
| Plaque de montage réglable en profondeur (EF006054) | true |
| Encastrement mural (EF007536) | false |
| Fixation sur mât (EF009582) | false |
| Nombre de portes (EF000122) | 1.00 |
| Nombre de serrures (EF000123) | 1.00 |
| Adapté à un montage métrique (EF005823) | false |
| Toit incliné (EF009278) | false |
| Finition CEM (EF001062) | false |
| Avec porte à hublot (EF001089) | false |
| Avec porte de ventilation (EF006279) | false |
| Avec porte arrière (EF007381) | false |
| Résistance aux chocs (EF004293) | IK10 |
| Classe de protection (IP) (EF005474) | IP55 |
| Classe de protection (NEMA) (EF011959) | 13 |
| Capacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986) | None W |
| Charge max. autorisée de l'armoire selon IEC 62208 (EF014987) | None N |
| Charge max. autorisée de la porte selon IEC 62208 (EF014988) | None N |
| Charge max. autorisée de la plaque de montage selon IEC 62208 (EF014989) | None N |
