ELDONArmoires au sol gamme acierMKD20165R5 ELDON Armoires au sol, 2000x1600x500

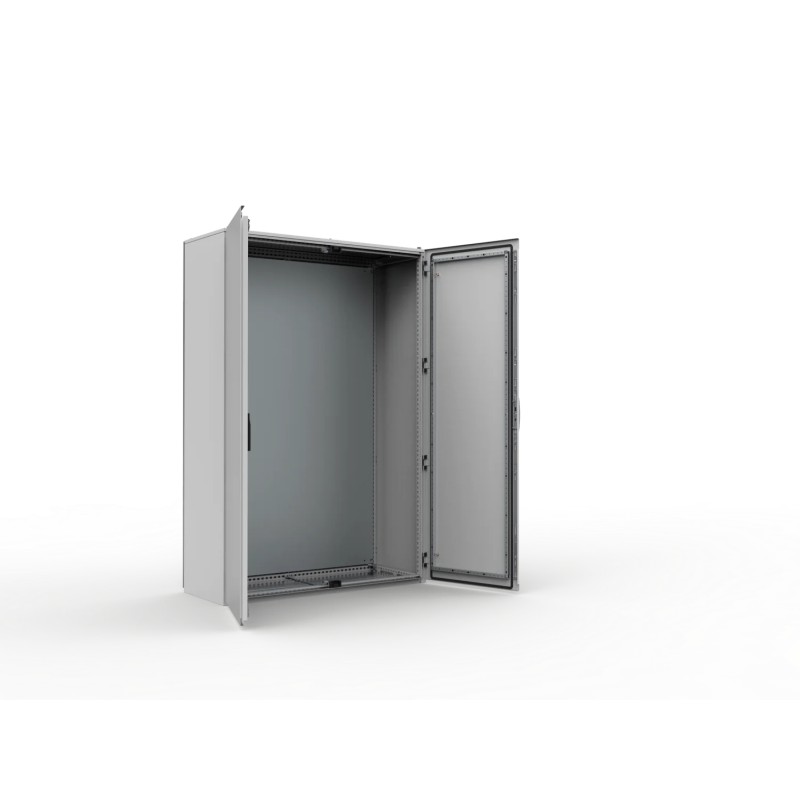

ELDON MKD20165R5 MKD20165R5 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

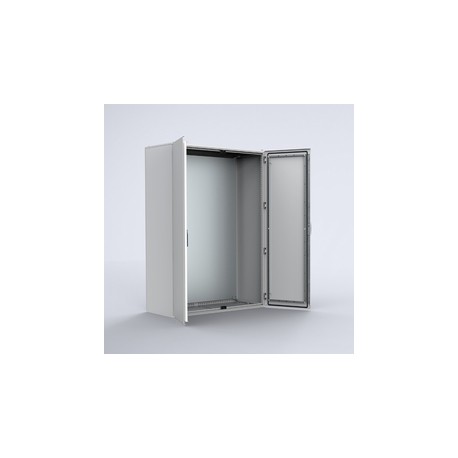

MKD20165R5 ELDON Armoires au sol, 2000x1600x500

Référence: MKD20165R5

Fabricant: ELDON

Description:

Armoires au sol, 2000x1600x500
Auto-portante, 2000x1600x500, compact, 2 portes, avec le DÉPUTÉ, l'acier doux, IP55
Armoires au sol, 2000x1600x500, Compacte, 2 porte, avec PM, acier , IP55
Sur pied, 2000x1600x500, Boîtier compact, 2 portes, avec MP, acier doux, IP55

Catégories:

  • Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
  • ELDON > Armoires au sol gamme acier

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 1.865,86 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

  • Matériau: Corps: Acier peint 1.35 mm. Panneaux arrière et de toit: Acier peint 1.5 mm. Porte: Acier peint 2 mm. Platine de montage: Acier galvanisé 3 mm. Plaques de fond: Acier galvanisé 1 mm.
  • Corps: Châssis quatre plis et soudure continue. Deux rangées de perforations.
  • Portes: Montée avec quatre charnières. Cadre de porte fourni avec perforations 25 mm. Les portes standard ne peuvent être inversées. Possibilité de commander d'autres portes avec fermeture à gauche.
  • Panneau arrière: Fixé à l'aide de vis Torx M6. Possibilité de monter une porte arrière de série. Panneaux arrière en deux pièces sur les armoires de 1600 mm de large.
  • Plaque de toit: Démontable.
  • Fermeture: Crémone à 4 points d'ancrage sur la porte principale, et 2 points sur la porte secondaire. Serrure standard DIN 3 mm. L'insert double barre 3 mm peut être remplacée par d'autres inserts standards, ou par une poignée + insert à clé.
  • Plaque de fond: Trois pièces.
  • Platine de montage: Double pli et réglage de la profondeur au pas de 25 mm à l'aide de l'accessoire MPD02. Fournie à l'extérieur de l'emballage de l'armoire.
  • Mise à la masse: Tous les panneaux sont mis à la terre par leurs fixations et sont équipés d'un goujon de masse.
  • Finition: Peinture poudre RAL 7035 finition structurée.
  • Protection: Conforme IP 55 TYPE 12 IK 10.
  • Livraison: Armoire avec porte, panneau de toit, panneau arrière, plaques de fond, platine de montage et cadre de porte montés. Les boulons de mise à la terre sont fournis. L'armoire est livrée sur une palette de même largeur. Tout le matériel d'emballage est recyclable.
  • Tous les panneaux sont reliés à la terre par leurs raccords et équipés d’un goujon de mise à la terre séparé
Atributo del producto Valor
Hauteur (H)2000mm
Largeur (W)1600mm
Profondeur (D)500mm
Platine de montage incluseOui
Dimensions de l'armoire1894 x 1494mm
Profondeur de montage maximale459mm
MatériauAcier doux
FinitionGalvanisé; Revêtement poudré
Épaisseur du corps1.35mm
Épaisseur de porte2mm
Poids234kg
UPC783510503956
EAN8713574126626
Quantité d'emballage standard1
Quantité d'emballage1

ETIM for MKD20165R5 Armoires, coffrets, boites, baies, pupitres et accessoires (EC000261)

Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique1.60 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique2.00 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique500.00 mm
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristiqueSteel
Nom de la caractéristiqueQualité du matériau (EF001257)
Valeur de la caractéristique
Nom de la caractéristiqueFinition de la surface (EF006569)
Valeur de la caractéristiquePowder coating
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueGrey
Nom de la caractéristiqueNuméro RAL (EF000116)
Valeur de la caractéristique7.04
Nom de la caractéristiqueIndépendant (EF020363)
Valeur de la caractéristique
Nom de la caractéristiqueModèle mural avec prise au sol (EF015208)
Valeur de la caractéristique
Nom de la caractéristiqueMontage mural (EF000664)
Valeur de la caractéristique
Nom de la caractéristiqueModèle angulaire (EF020814)
Valeur de la caractéristique
Nom de la caractéristiqueEncastrement intermédiaire (EF022994)
Valeur de la caractéristique
Nom de la caractéristiqueÀ coupler (EF001229)
Valeur de la caractéristique
Nom de la caractéristiqueAvec plaque de montage (EF000118)
Valeur de la caractéristiquetrue
Nom de la caractéristiquePlaque de montage réglable en profondeur (EF006054)
Valeur de la caractéristiquetrue
Nom de la caractéristiqueEncastrement mural (EF007536)
Valeur de la caractéristique
Nom de la caractéristiqueFixation sur mât (EF009582)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueNombre de portes (EF000122)
Valeur de la caractéristique2.00
Nom de la caractéristiqueNombre de serrures (EF000123)
Valeur de la caractéristique1.00
Nom de la caractéristiqueAdapté à un montage métrique (EF005823)
Valeur de la caractéristique
Nom de la caractéristiqueToit incliné (EF009278)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueFinition CEM (EF001062)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte à hublot (EF001089)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte de ventilation (EF006279)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte arrière (EF007381)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueRésistance aux chocs (EF004293)
Valeur de la caractéristiqueIK10
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP55
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique12
Nom de la caractéristiqueCapacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986)
Valeur de la caractéristiqueNone W
Nom de la caractéristiqueCharge max. autorisée de l'armoire selon IEC 62208 (EF014987)
Valeur de la caractéristiqueNone N
Nom de la caractéristiqueCharge max. autorisée de la porte selon IEC 62208 (EF014988)
Valeur de la caractéristiqueNone N
Nom de la caractéristiqueCharge max. autorisée de la plaque de montage selon IEC 62208 (EF014989)
Valeur de la caractéristiqueNone N
