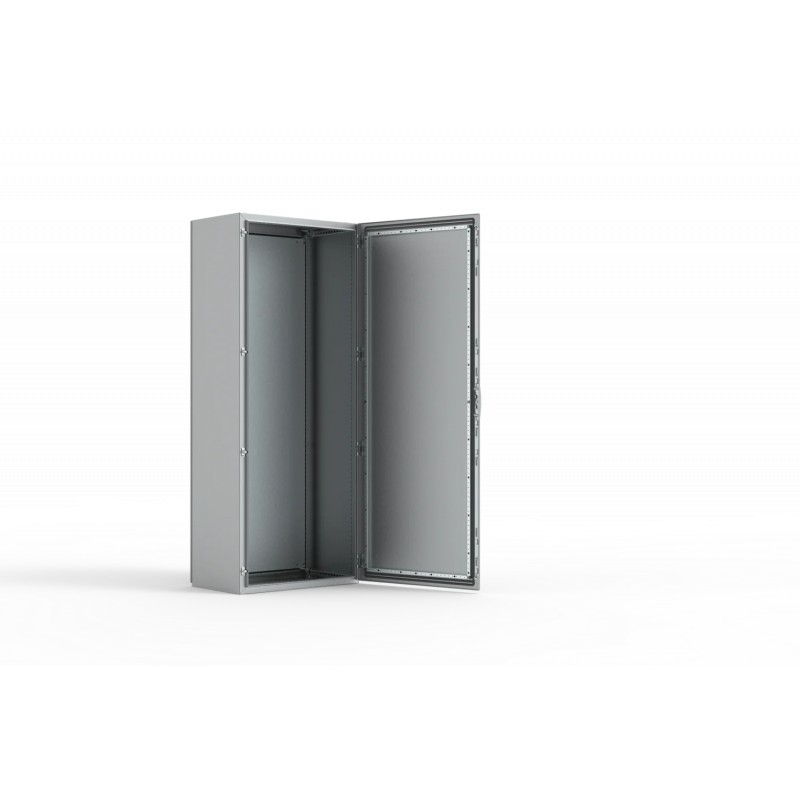

ELDON EKSS20104 EKSS20104 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

EKSS20104 ELDON Armoires au sol, 2000x1000x400

Référence: EKSS20104

Fabricant: ELDON

Description:

Armoires au sol, 2000x1000x400
Auto-portante, 2000x1000x400, compact, 1 porte, avec MP, acier inoxydable 304, IP66
Armoires au sol, 2000x1000x400, Compacte, 1 porte, avec PM, inox 304, IP66
Sur pied, 2000x1000x400, Boîtier compact, 1 porte, avec MP, acier inoxydable 304, IP66

Catégories:

  • Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
  • ELDON > Armoires en acier inoxydable

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 3.518,50 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

  • Matériau: Acier inox brossé AISI 304 / AISI 316L. Corps et panneau arrière amovible: 1.5 mm. Porte: 2 mm. Plaques de fond: 1.5 mm. Platine de montage: Acier galvanisé 3 mm.
  • Corps: Corps d'armoire monobloc. Profilés de profondeur intégrés avec perforations pour régler la plaque de fixation en profondeur.
  • Porte: Montage en saillie avec 4 charnières pour ouverture à droite ou à gauche. Cadre de porte fourni avec perforations 25 mm et goujons de mise à la terre.
  • Panneau arrière: Fixée à l'aide de vis Torx M6. Possibilité pour montage d'une porte arrière de série.
  • Fermeture: Verrou à crémone quatre points extérieur. Insert standard DIN 3 mm. Il peut être remplacé par un des inserts standard, pour une fermeture à clé remplacer la serrure par une poignée en T ou basculante + barillet à clé.
  • Plaque de fond: Plaque de fond monobloc avec joint en polyuréthane extrudé pour assurer une étanchéité maximale.
  • Platine de montage: Double pli vertical et système de positionnement. Profondeur réglable au pas de 25 mm. La platine est livrée attachée à l'extérieur de l'emballage de l'armoire.
  • Mise à la masse: La porte est équipée de goujons de mise à la terre soudés. La mise à la terre du cadre peut se faire à l'aide du kit de connexion ECF.
  • Finition: Acier inox pré-brossé au grain de 400.
  • Protection: Conforme IP 66 TYPE 4X, 12 IK 10.
  • Livraison: Corps monobloc avec porte, plaques de fond et platine montées, goujons de mise à la terre de porte compris. Livrée sur une palette de même largeur que l'armoire pour permettre la mise en place avant le retrait de la palette. La platine est attachée à l'extérieur de l'emballage de l'armoire. Tout le matériel d'emballage est recyclable.
  • Bottom plates: One piece bottom plate, with injected polyurethane gasket to ensure maximum sealing
  • Plaque de montage : Double folded and slides into position; adjustable in depth by steps of 25 mm with the MPD02 accessory; mounting plate is supplied, attached on the outside of the enclosure packaging
  • Mise à la terre : Door is equipped with separate welded earthing studs and earthing to the frame can be accomplished by using the ECF
  • Livraison : One piece body with fitted door, bottom plate and mounting plate, including door earthing studs; delivered on a pallet which is identical to the width of the enclosure; mounting plate is attached to the outside of the enclosure packaging; all the packing material is recyclable
Atributo del producto Valor
Height (H)2000 mm
Width (W)1000 mm
Depth (D)400 mm
MaterialAcier inox 304
Panel Size1894 x 894 mm
Weight152 kg
FinishPoli
Colorn/a
Body Thickness1.5 mm
Door Thickness2 mm
UPC783510478735
EAN8713574191990
Quantité d'emballage standard1.0000
Quantité d'emballage1.0000

ETIM for EKSS20104 Armoires, coffrets, boites, baies, pupitres et accessoires (EC000261)

Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique1.00 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique2.00 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique400.00 mm
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristiqueStainless steel
Nom de la caractéristiqueQualité du matériau (EF001257)
Valeur de la caractéristiqueStainless steel 304 (V2A)
Nom de la caractéristiqueFinition de la surface (EF006569)
Valeur de la caractéristiqueUntreated
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueStainless steel
Nom de la caractéristiqueNuméro RAL (EF000116)
Valeur de la caractéristique
Nom de la caractéristiqueIndépendant (EF020363)
Valeur de la caractéristique
Nom de la caractéristiqueModèle mural avec prise au sol (EF015208)
Valeur de la caractéristique
Nom de la caractéristiqueMontage mural (EF000664)
Valeur de la caractéristique
Nom de la caractéristiqueModèle angulaire (EF020814)
Valeur de la caractéristique
Nom de la caractéristiqueEncastrement intermédiaire (EF022994)
Valeur de la caractéristique
Nom de la caractéristiqueÀ coupler (EF001229)
Valeur de la caractéristique
Nom de la caractéristiqueAvec plaque de montage (EF000118)
Valeur de la caractéristiquetrue
Nom de la caractéristiquePlaque de montage réglable en profondeur (EF006054)
Valeur de la caractéristiquetrue
Nom de la caractéristiqueEncastrement mural (EF007536)
Valeur de la caractéristique
Nom de la caractéristiqueFixation sur mât (EF009582)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueNombre de portes (EF000122)
Valeur de la caractéristique1.00
Nom de la caractéristiqueNombre de serrures (EF000123)
Valeur de la caractéristique1.00
Nom de la caractéristiqueAdapté à un montage métrique (EF005823)
Valeur de la caractéristique
Nom de la caractéristiqueToit incliné (EF009278)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueFinition CEM (EF001062)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte à hublot (EF001089)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte de ventilation (EF006279)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte arrière (EF007381)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueRésistance aux chocs (EF004293)
Valeur de la caractéristiqueIK10
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP66
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique4X
Nom de la caractéristiqueCapacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986)
Valeur de la caractéristiqueNone W
Nom de la caractéristiqueCharge max. autorisée de l'armoire selon IEC 62208 (EF014987)
Valeur de la caractéristiqueNone N
Nom de la caractéristiqueCharge max. autorisée de la porte selon IEC 62208 (EF014988)
Valeur de la caractéristiqueNone N
Nom de la caractéristiqueCharge max. autorisée de la plaque de montage selon IEC 62208 (EF014989)
Valeur de la caractéristiqueNone N
