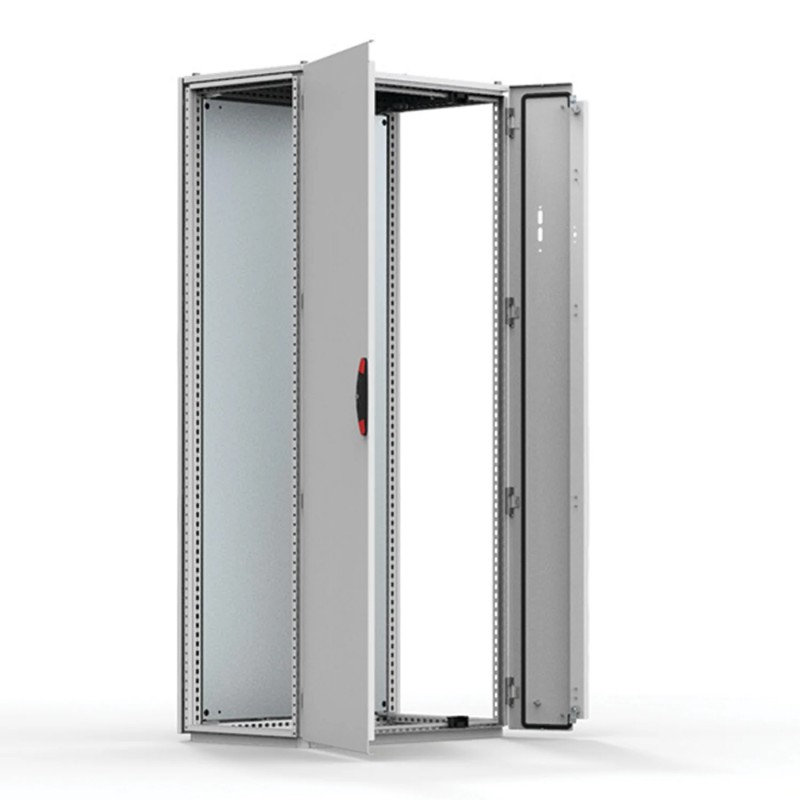

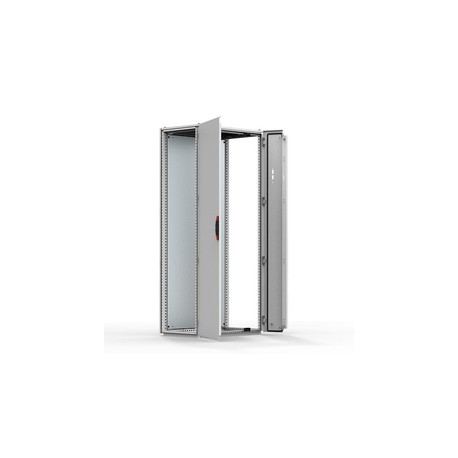

MCF18084R5 nVent HOFFMAN Armoires au sol, 1800x800x400

Matériau:

Cadre 1.5 mm acier peint. Portes: 2 mm acier peint. Panneau arrière et latéraux: 1.5 mm. Plaque de montage: 3 mm acier galvanisé. Plaques passe-cables: 1 mm acier galvanisé.

Ossature:

Profilé ouvert soudé avec perforations 25 mm suivant norme DIN 43660. Perforations externes intégrées.

Porte:

Monté avec 4 charnières. Avec un cadre de porte avec perforations au pas de 25 mm. La porte non réversible. Porte à déclenchement : montée avec charnières, fermée de l'intérieur, découpe standard pour sectionneur.

Panneau arrière:

Fixé avec vis torx M6. Possibilité de montage d'une porte arrière.

Panneaux latéraux:

A commander séparément.

Plaque de toit:

Démontable.

Fermeture:

Serrure, porte gauche: système de verrouillage à 4 points espagnolette. N'interfère pas avec l'espace intérieur du boîtier. Serrure standard à double embout avec insert de 3 mm. Des inserts standard, des cylindres, des poignées d'élévation et des poignées en T sont disponibles comme accessoires. Serrure, porte droite: serrure supérieure et inférieure avec double embout pour une ouverture facile de la porte. Embout double 3 mm et mouvement à 90°. D'autres inserts sont disponibles en tant qu'accessoires. ".

Plaque de fond:

Composé de 3 pièces.

Platine de montage:

Double pli et ajustable en profondeur au pas de 25 mm avec l'accessoire MPD02. Livrée fixée à l'extérieur de l'emballage de l'armoire.

Mise à la terre:

Tous les panneaux sont dotés de fixations permettant une mise à la terre et sont pourvus d'un goujon de mise à la terre séparé.

Finition:

Peinture poudre RAL7035 finition structurée.

Protection:

Correspond à IP 55 TYPE 12, 13 IK 10.

Instructions de montage:

Livraison standard prête pour juxtaposition. Pour fermer les cotés de l'armoire our de l'ensemble: utiliser les panneaux SPM Pour compléter le système d'interverrouillage ajouter FMD dans l'armoire maître, et FMA, FMB, FMS dans l'armoire esclave.

Livraison:

Châssis avec portes, panneau arrière, panneau de toit, plaques de fond, platine et cadre de porte montés. La livraison inclut également les vis de mise à la terre. Livraison sur palette de même largeur que l’armoire pour mise en place avant le retrait de la palette. Tout le matériel d’emballage est recyclable.

Feature:

Mild steel combinable flange mount disconnect floor standing enclosure with defined universal cut-out on the right hand door as standard, in order to install a main switch handle.

Advantage:

A flexible solution where customers can choose enclosures that meet their size requirements, off the shelf, in order to create enclosure configurations made up of smaller individual enclosures. The predefined cut-out reduces the customers machining time and can be matched with the most common switches in the market.

Benefit:

Customers can receive enclosures with a short delivery time, that match their size requirements. Enclosure configurations can be created that comply with door interlocking and main switch regulations.

Comment:

If the Flange Mount Disconnect enclosure is to form part of a larger enclosure configuration where the doors are required to be interlocked, accessories, FMA, FMB, FMS and FMD are required.
