ELDONArmoires en acier inoxydableEKDS18164 ELDON Armoires au sol, 1800x1600x400

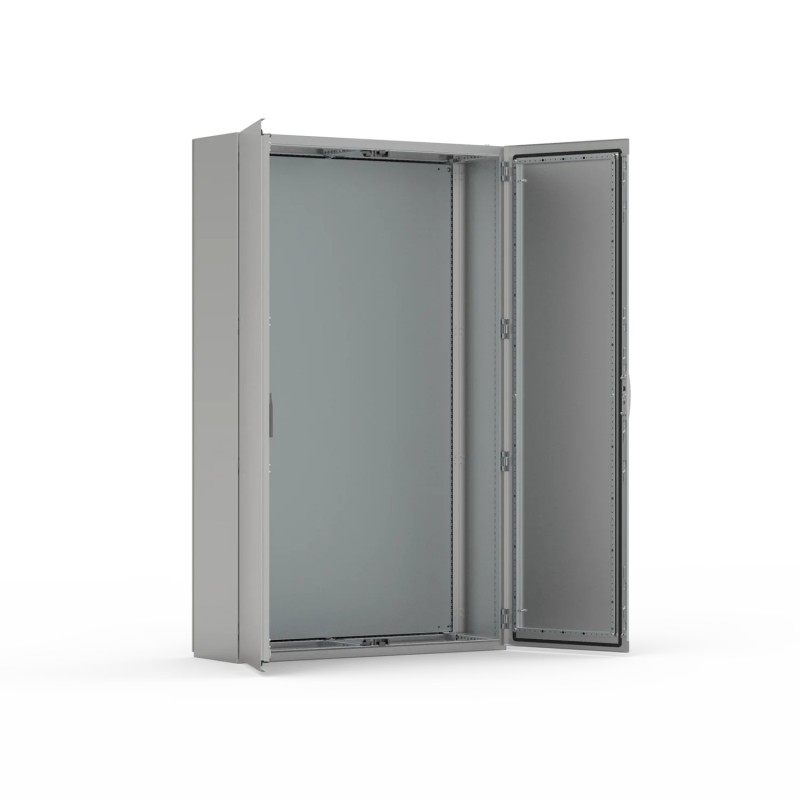

ELDON EKDS18164 EKDS18164 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

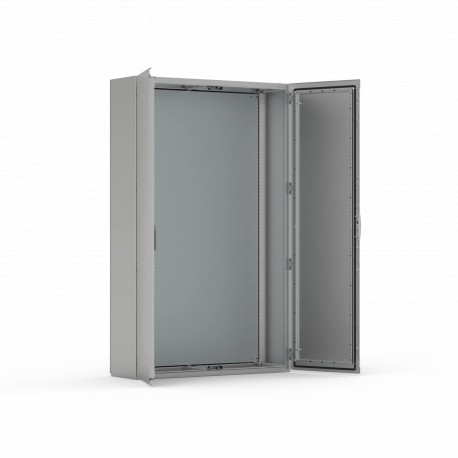

EKDS18164 ELDON Armoires au sol, 1800x1600x400

Référence: EKDS18164

Fabricant: ELDON

Description:

Armoires au sol, 1800x1600x400
Auto-portante, 1800x1600x400, compact, 2 portes, avec des MP, acier inoxydable 304, IP55
Armoires au sol, 1800x1600x400, Compacte, 2 porte, avec PM, inox 304, IP55
Sur pied, 1800x1600x400, Boîtier compact, 2 portes, avec MP, acier inoxydable 304, IP55

Catégories:

  • Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
  • ELDON > Armoires en acier inoxydable

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 4.765,39 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 10 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

EN SAVOIR PLUS

Fonctions

  • Matériau: Acier inox brossé AISI 304L / AISI 316L. Corps et panneau arrière amovible: 1.5 mm. Porte: 2 mm. Plaques de fond: 1.5 mm. \Platine de montage : acier galvanisé 3 mm.
  • Corps: Corps d'armoire monobloc. Profilés de profondeur intégrés avec perforations pour régler la platine de montage en profondeur.
  • Porte: Montée avec quatre charnières. Cadre de porte fourni avec perforations 25 mm.
  • Panneau arrière: Fixé à l'aide de vis Torx M6. Possibilités pour montage d'une porte arrière de série. Panneaux arrière en deux pièces sur les armoires de 1600 mm de large.
  • Fermeture: Crémone à 4 points d'ancrage sur la porte principale, et 2 points sur la porte secondaire. Serrure standard DIN 3 mm. L'insert double barre 3 mm peut être remplacé par d'autres inserts standards, ou par une poignée + insert à clé.
  • Plaque de fond: Plaque de fond monobloc avec joint en polyuréthane extrudé pour assurer une étanchéité maximale.
  • Mise à la masse: La porte est équipée de goujons de mise à la masse soudés. La mise à la masse de l'ossature peut se faire à l'aide du kit de connexion ECF.
  • Platine de montage: Double pli vertical et système de positionnement. Profondeur réglable au pas de 25 mm. La platine de montage est livrée attachée à l'extérieur de l'emballage de l'armoire. Montée à l'intérieur (armoires 1600 mm de large). Pour les modèles de 1600 mm de large, une plaque de calage est fournie.
  • Finition: Acier inox pré-brossé au grain de 400.
  • Protection: Conforme IP 55 TYPE 12 IK 10. Portes individuelles avec séparateur vertical soudé, conforme à IP 66 TYPE 4X, 12 IK 10.
  • Livraison: Corps monobloc avec porte, plaques de fond et platine de montage montées, goujons de mise à la terre de porte compris. Livrée sur une palette de même largeur que l'armoire pour permettre la mise en place avant le retrait de la palette. La platine de montage est attachée à l'extérieur de l'emballage de l'armoire. Tout le matériel d'emballage est recyclable.
  • Panneau arrière : Fitted by M6 torx screws; standard facilities for rear door mounting; split rear panels in 1600 mm wide enclosures
  • Verrouillage : Espagnolette 4-point locking system in the main door and 2-point locking system in the slave door; standard double-bit lock with 3 mm insert; standard inserts, cylinders, lift handles and T-handles are available as accessories
  • Bottom plates: One piece bottom plate with injected polyurethane gasket to ensure maximum sealing
  • Mise à la terre : Door is equipped with separate welded earthing studs and earthing to the frame can be accomplished by using the ECF
  • Plaque de montage : Double folded and slides into position; adjustable in depth by steps of 25 mm; mounting plate is supplied, attached on the outside of the enclosure packaging; fitted inside for 1600 mm wide enclosures; for 1600 mm wide, filler plate is included
  • TYPE 12
  • Livraison : One piece body with fitted door and rear panel, bottom plates and mounting plate, including door earthing studs; delivered on a pallet which is identical to the width of the enclosure to allow suiting without removal; mounting plate is attached to the outside of the enclosure packaging. All the packing material is recyclable
Atributo del producto Valor
Height (H)1800 mm
Width (W)1600 mm
Depth (D)400 mm
MaterialAcier inox 304
Panel Size1694 x 1494 mm
Weight216 kg
FinishPoli
Colorn/a
Body Thickness1.5 mm
Door Thickness2 mm
UPC783510477639
EAN8713574192072
Quantité d'emballage standard1.0000
Quantité d'emballage1.0000

ETIM for EKDS18164 Armoires, coffrets, boites, baies, pupitres et accessoires (EC000261)

Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique1.60 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique1.80 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique400.00 mm
Nom de la caractéristiqueMatériau (EF002169)
Valeur de la caractéristiqueStainless steel
Nom de la caractéristiqueQualité du matériau (EF001257)
Valeur de la caractéristiqueStainless steel 304 (V2A)
Nom de la caractéristiqueFinition de la surface (EF006569)
Valeur de la caractéristiqueUntreated
Nom de la caractéristiqueCouleur (EF000007)
Valeur de la caractéristiqueStainless steel
Nom de la caractéristiqueNuméro RAL (EF000116)
Valeur de la caractéristique
Nom de la caractéristiqueIndépendant (EF020363)
Valeur de la caractéristique
Nom de la caractéristiqueModèle mural avec prise au sol (EF015208)
Valeur de la caractéristique
Nom de la caractéristiqueMontage mural (EF000664)
Valeur de la caractéristique
Nom de la caractéristiqueModèle angulaire (EF020814)
Valeur de la caractéristique
Nom de la caractéristiqueEncastrement intermédiaire (EF022994)
Valeur de la caractéristique
Nom de la caractéristiqueÀ coupler (EF001229)
Valeur de la caractéristique
Nom de la caractéristiqueAvec plaque de montage (EF000118)
Valeur de la caractéristiquetrue
Nom de la caractéristiquePlaque de montage réglable en profondeur (EF006054)
Valeur de la caractéristiquetrue
Nom de la caractéristiqueEncastrement mural (EF007536)
Valeur de la caractéristique
Nom de la caractéristiqueFixation sur mât (EF009582)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueNombre de portes (EF000122)
Valeur de la caractéristique2.00
Nom de la caractéristiqueNombre de serrures (EF000123)
Valeur de la caractéristique1.00
Nom de la caractéristiqueAdapté à un montage métrique (EF005823)
Valeur de la caractéristique
Nom de la caractéristiqueToit incliné (EF009278)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueFinition CEM (EF001062)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte à hublot (EF001089)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte de ventilation (EF006279)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueAvec porte arrière (EF007381)
Valeur de la caractéristiquefalse
Nom de la caractéristiqueRésistance aux chocs (EF004293)
Valeur de la caractéristiqueIK10
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP55
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique12
Nom de la caractéristiqueCapacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986)
Valeur de la caractéristiqueNone W
Nom de la caractéristiqueCharge max. autorisée de l'armoire selon IEC 62208 (EF014987)
Valeur de la caractéristiqueNone N
Nom de la caractéristiqueCharge max. autorisée de la porte selon IEC 62208 (EF014988)
Valeur de la caractéristiqueNone N
Nom de la caractéristiqueCharge max. autorisée de la plaque de montage selon IEC 62208 (EF014989)
Valeur de la caractéristiqueNone N
