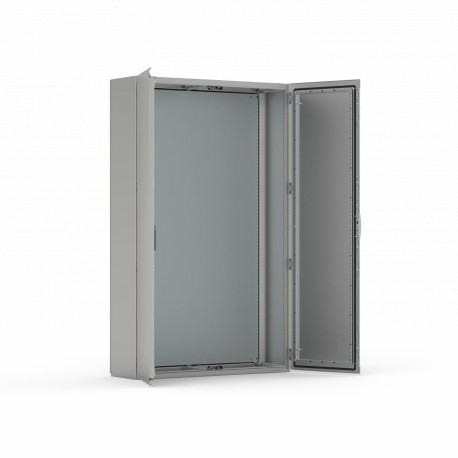

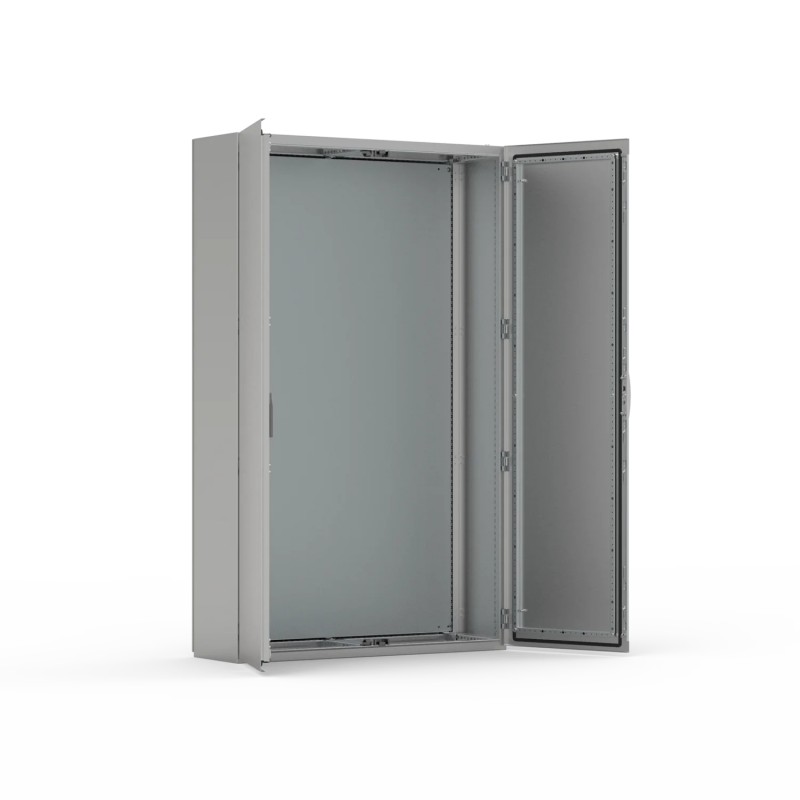

EKDS16124 ELDON Armoires au sol, 1600x1200x400
EKDS16124
ELDON
Armoires au sol, 1600x1200x400
Autoportant, 1600x1200x400, compact, 2 portes, avec MP, acier inoxydable 304, IP55
Armoires au sol, 1600x1200x400, Compacte, 2 porte, avec PM, inox 304, IP55
Sur pied, 1600x1200x400, Boîtier compact, 2 portes, avec MP, acier inoxydable 304, IP55
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Armoires en acier inoxydable
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
Related products
▲Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Fonctions
- Matériau: Acier inox brossé AISI 304L / AISI 316L. Corps et panneau arrière amovible: 1.5 mm. Porte: 2 mm. Plaques de fond: 1.5 mm. \Platine de montage : acier galvanisé 3 mm.
- Corps: Corps d'armoire monobloc. Profilés de profondeur intégrés avec perforations pour régler la platine de montage en profondeur.
- Porte: Montée avec quatre charnières. Cadre de porte fourni avec perforations 25 mm.
- Panneau arrière: Fixé à l'aide de vis Torx M6. Possibilités pour montage d'une porte arrière de série. Panneaux arrière en deux pièces sur les armoires de 1600 mm de large.
- Fermeture: Crémone à 4 points d'ancrage sur la porte principale, et 2 points sur la porte secondaire. Serrure standard DIN 3 mm. L'insert double barre 3 mm peut être remplacé par d'autres inserts standards, ou par une poignée + insert à clé.
- Plaque de fond: Plaque de fond monobloc avec joint en polyuréthane extrudé pour assurer une étanchéité maximale.
- Mise à la masse: La porte est équipée de goujons de mise à la masse soudés. La mise à la masse de l'ossature peut se faire à l'aide du kit de connexion ECF.
- Platine de montage: Double pli vertical et système de positionnement. Profondeur réglable au pas de 25 mm. La platine de montage est livrée attachée à l'extérieur de l'emballage de l'armoire. Montée à l'intérieur (armoires 1600 mm de large). Pour les modèles de 1600 mm de large, une plaque de calage est fournie.
- Finition: Acier inox pré-brossé au grain de 400.
- Protection: Conforme IP 55 TYPE 12 IK 10. Portes individuelles avec séparateur vertical soudé, conforme à IP 66 TYPE 4X, 12 IK 10.
- Livraison: Corps monobloc avec porte, plaques de fond et platine de montage montées, goujons de mise à la terre de porte compris. Livrée sur une palette de même largeur que l'armoire pour permettre la mise en place avant le retrait de la palette. La platine de montage est attachée à l'extérieur de l'emballage de l'armoire. Tout le matériel d'emballage est recyclable.
- Panneau arrière : Fitted by M6 torx screws; standard facilities for rear door mounting; split rear panels in 1600 mm wide enclosures
- Verrouillage : Espagnolette 4-point locking system in the main door and 2-point locking system in the slave door; standard double-bit lock with 3 mm insert; standard inserts, cylinders, lift handles and T-handles are available as accessories
- Bottom plates: One piece bottom plate with injected polyurethane gasket to ensure maximum sealing
- Mise à la terre : Door is equipped with separate welded earthing studs and earthing to the frame can be accomplished by using the ECF
- Plaque de montage : Double folded and slides into position; adjustable in depth by steps of 25 mm; mounting plate is supplied, attached on the outside of the enclosure packaging; fitted inside for 1600 mm wide enclosures; for 1600 mm wide, filler plate is included
- TYPE 12
- Livraison : One piece body with fitted door and rear panel, bottom plates and mounting plate, including door earthing studs; delivered on a pallet which is identical to the width of the enclosure to allow suiting without removal; mounting plate is attached to the outside of the enclosure packaging. All the packing material is recyclable
| Atributo del producto | Valor |
|---|---|
| Height (H) | 1600 mm |
| Width (W) | 1200 mm |
| Depth (D) | 400 mm |
| Material | Acier inox 304 |
| Panel Size | 1494 x 1094 mm |
| Weight | 148 kg |
| Finish | Poli |
| Color | n/a |
| Body Thickness | 1.5 mm |
| Door Thickness | 2 mm |
| UPC | 783510477455 |
| EAN | 8713574192034 |
| Quantité d'emballage standard | 1.0000 |
| Quantité d'emballage | 1.0000 |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 1.20 mm |
| Hauteur (EF000040) | 1.60 mm |
| Profondeur (EF000049) | 400.00 mm |
| Matériau (EF002169) | Acier inoxydable |
| Qualité du matériau (EF001257) | Acier inoxydable 304 (V2A) |
| Finition de la surface (EF006569) | Non traité |
| Couleur (EF000007) | Acier inoxydable |
| Avec plaque de montage (EF000118) | Oui |
| Plaque de montage réglable en profondeur (EF006054) | Oui |
| Fixation sur mât (EF009582) | Non |
| Nombre de portes (EF000122) | 2.00 |
| Nombre de serrures (EF000123) | 1.00 |
| Toit incliné (EF009278) | Non |
| Finition CEM (EF001062) | Non |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Résistance aux chocs (EF004293) | IK10 |
| Classe de protection (IP) (EF005474) | IP55 |
| Classe de protection (NEMA) (EF011959) | 12 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE NVENT FR.pdf | 76 Mbytes |
|
| EKDS16124 EKDS16124 EN_EKDS12124.pdf | 768 Kbytes |
|
| Télécharger le catalogue général |
|
