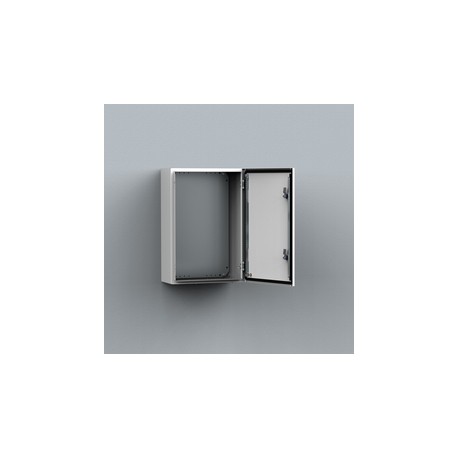

MAS0352515R5 ELDON Armoire murale, 350x250x155 MAS0352515R5
MAS0352515R5
ELDON
Armoire murale, 350x250x155 MAS0352515R5
Peinture murale, 350x250x155, compact, 1 porte, avec le DÉPUTÉ, l'acier doux, IP66
Armoire murale, 350x250x155, Compacte, 1 porte, avec PM, acier , IP66
Mural, 350x250x155
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Coffret horizontal en tôle acier
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
Achetés habituellement ensemble
▲Les plus vendus
▲En savoir plus
▲Fonctions
- Corps: Plié et soudure continue. Quatre perforations de 8.5 mm pour fixation murale sur bossages de 20.4 mm de diamètre × 2 mm pour la circulation de l'air à l'arrière de l'armoire.
- Plaque passe-câbles: Positionnée tout au fond de l'armoire pour faciliter le câblage sur la platine de montage.
- Protection: Conforme IP 66 TYPE 4, 12 IK 10. Pour une installation en extérieur : l'utilisation d'un capot antipluie ARF et l'application d'une couche de peinture 100 % polyester ainsi que d'un apprêt anticorrosion sont recommandées. La résistance à la corrosion doit être prise en compte pour les applications extérieures et intérieures.
- Platine de montage: La platine de montage porte des repères verticaux tous les 10 mm pour un positionnement aisé des équipements à l'horizontale. Le haut et le bas sont perforés pour fixer facilement les câbles. Fixée sur des goujons soudés M8 en fond d'armoire. Tous les cotés des platines des armoires de 800 mm minimum sont renforcés par des bords repliés. L'accessoire AMG permet de régler la profondeur de la platine de montage.
- Matériau: Corps : acier doux de 1,2 mm pour les armoires d'une profondeur de 155 mm / 1,4 mm pour les armoires d'une profondeur de 210 ou 260 mm / 1,5 mm pour les armoires d'une profondeur de 300 ou 400 mm, ou si la hauteur ou la largeur est supérieure ou égale à 1000 mm. Plaque de presse-étoupe : Acier doux de 1,4 mm. Porte : acier doux de 1,2 mm / 1,5 mm pour les armoires dont la hauteur ou la largeur est supérieure ou égale à 500 mm / 2 mm pour les armoires dont la hauteur ou la largeur est supérieure ou égale à 800 mm. Plaque de montage : acier galvanisé de 2 mm.
- Fermeture: Serrure DIN 3 mm double barre personnalisée nVent HOFFMAN avec mécanisme anti-vibrations et mouvement à 90°. Deux serrures pour les armoires de 600 à 800 mm de haut. Serrures à crémone trois points pour les armoires de 1000 mm de haut et plus. Autres inserts disponibles en tant qu'accessoires.
- Finition: Peinture poudre structurée RAL 7035.
- Porte: Montage en surface, ouverture 130°. Charnières invisibles amovibles avec axe imperdable. Les charnières peuvent être montées pour une ouverture à droite ou à gauche. Goujons soudés M6 intérieurs pour monter les profils de porte MMDP, voir livraison. L'étanchéité est assurée par un joint polyuréthane injecté d'un seul tenant.
- Livraison: Armoire avec porte et platine de montage (non incluses pour les références se terminant par PER5). Pour une hauteur de 600 mm et plus, deux profils de montage de porte MMDP sont proposés. Un ou plusieurs passe-câbles avec joint(s), clé plastique deux points 3 mm et accessoires de montage. Clé métallique pour une hauteur de 1 000 mm et plus. Possibilités de mise à la terre.
| Atributo del producto | Valor |
|---|---|
| Hauteur | 350mm |
| Largeur | 250mm |
| Profondeur | 155mm |
| Platine de montage incluse | Oui |
| Dimensions de l'armoire | 320 x 200mm |
| Profondeur de montage maximale | 137mm |
| Nombre de verrous | 1 |
| Matériau | Acier doux |
| Finition | Revêtement poudré |
| Couleur | Gris Clair |
| Code couleur | RAL 7035 |
| Épaisseur du corps | 1.5mm |
| Épaisseur de porte | 1.5mm |
| Largeur de plaque passe-câbles | 110mm |
| Profondeur de plaque passe-câbles | 56mm |
| Type de plaque passe-câbles | 0S |
| Nombre de plaques passe-câbles | 1 |
| Poids | 5.4kg |
| UPC | 783510487461 |
| EAN | 8713574126213 |
| Quantité d'emballage standard | 1 |
| Quantité d'emballage | 1 |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 250.00 mm |
| Hauteur (EF000040) | 350.00 mm |
| Profondeur (EF000049) | 155.00 mm |
| Matériau (EF002169) | Steel |
| Qualité du matériau (EF001257) | Other |
| Finition de la surface (EF006569) | Powder coating |
| Couleur (EF000007) | Grey |
| Numéro RAL (EF000116) | 7035.00 |
| Indépendant (EF020363) | |
| Modèle mural avec prise au sol (EF015208) | |
| Montage mural (EF000664) | |
| Modèle angulaire (EF020814) | |
| Encastrement intermédiaire (EF022994) | |
| À coupler (EF001229) | |
| Avec plaque de montage (EF000118) | true |
| Plaque de montage réglable en profondeur (EF006054) | false |
| Encastrement mural (EF007536) | false |
| Fixation sur mât (EF009582) | false |
| Nombre de portes (EF000122) | 1.00 |
| Nombre de serrures (EF000123) | 1.00 |
| Adapté à un montage métrique (EF005823) | false |
| Toit incliné (EF009278) | false |
| Finition CEM (EF001062) | false |
| Avec porte à hublot (EF001089) | false |
| Avec porte de ventilation (EF006279) | false |
| Avec porte arrière (EF007381) | false |
| Résistance aux chocs (EF004293) | IK10 |
| Classe de protection (IP) (EF005474) | IP66 |
| Classe de protection (NEMA) (EF011959) | 13 |
| Capacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986) | None W |
| Charge max. autorisée de l'armoire selon IEC 62208 (EF014987) | None N |
| Charge max. autorisée de la porte selon IEC 62208 (EF014988) | None N |
| Charge max. autorisée de la plaque de montage selon IEC 62208 (EF014989) | None N |
