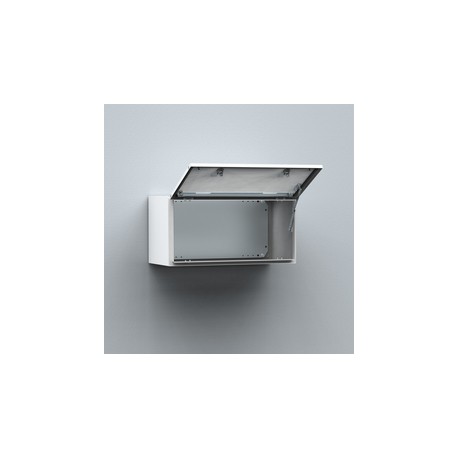

MAP0312030PER5 ELDON Armoire murale, 300x1200x300
MAP0312030PER5
ELDON
Armoire murale, 300x1200x300
Peinture murale, 300x1200x300, compact, 1 porte, pas de MP, l'acier doux, IP66
Armoire murale, 300x1200x300, Compacte, 1 porte, Sans PM, acier , IP66
Mural, 300x1200x300, Boîtier compact, 1 porte, sans MP, acier doux, IP66
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Coffret horizontal en tôle acier
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
Les plus vendus
▲En savoir plus
▲Fonctions
- Matériau: Corps: Acier 1.5 mm. Plaque passe-câbles: Acier 1.4 mm. Porte: Acier 1.5 mm MAD0608030R5 / 2 mm à partir de MAD0801230R5. Platine: Acier galvanisé 2 mm.
- Corps: Plié et soudure continue. Quatre perforations de 8.5 mm pour fixation murale sur bossages de 20.4 mm de diamètre × 2 mm pour la circulation de l'air à l'arrière de l'armoire.
- Fronton: Montage en saillie avec ouverture à 130 °. Charnières amovibles dissimulées avec axe imperdable. Les charnières peuvent être montées pour permettre une ouverture par le haut ou par le bas. Un arrêt de porte mécanique maintient le panneau ouvert. Goujons soudés M6 intérieurs. Un profilé de montage amovible du côté des charnières. L'étanchéité est assurée par un joint en polyuréthane injecté d'une seule pièce.
- Fermeture: Serrure préhensible personnalisée pour une ouverture facile du panneau. Serrure DIN 3 mm et mouvement à 90°. Autres inserts disponibles en tant qu'accessoires.
- Platine de montage: La platine de montage est graduée sur la hauteur au pas de 10 mm pour faciliter le positionnement des équipements. Le haut et le bas sont perforés pour permettre la fixation des câbles. Fixée sur des goujons soudés M8 à l'arrière de l'armoire. Toutes les faces de 800 mm minimum comportent un pli rigidificateur.
- Plaque passe-câbles: En haut et en bas. Placées tout au fond de l'armoire pour simplifier le câblage sur la platine de montage. Passe-câbles (AF) et joints (AG) non fournis. Les passe-câbles utilisés sont ceux des armoires MAS ou MAD.
- Protection: Sur armoires indépendantes, la conformité IP 66 TYPE 4, 12 IK 10 est garantie tant que le ou les passe-câbles et joints fournis en accessoires sont montés. Combinée avec une autre armoire MAS ou MAD, conforme IP 55 TYPE 12.
- Finition: Peinture poudre RAL 7035 finition structurée.
- Livraison: Armoire avec panneau, profil de montage de panneau et platine de montage (non inclus pour les références se terminant par PER5). Clé en plastique deux points 3 mm et accessoires de montage. Possibilités de mise à la terre.
| Atributo del producto | Valor |
|---|---|
| Mounting Plate Included | Non |
| Latch Quantity | 2 |
| Material | Acier doux |
| Finish | Peinture poudre structurée |
| Color | Gris Clair |
| Color Code | RAL 7035 |
| Body Thickness | 1.5 mm |
| Door Thickness | 1.5 mm |
| Gland Plate Opening Width | 510 mm |
| Gland Plate Opening Depth | 96 mm |
| Gland Plate Type | 4 |
| Gland Plate Quantity | 4 |
| Weight | 19.4 kg |
| UPC | 783510486952 |
| EAN | 8713574123946 |
| Quantité d'emballage standard | 1.0000 |
| Quantité d'emballage | 1.0000 |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 1.20 mm |
| Hauteur (EF000040) | 300.00 mm |
| Profondeur (EF000049) | 300.00 mm |
| Matériau (EF002169) | Acier |
| Finition de la surface (EF006569) | Revêtu par poudre |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7.04 |
| Avec plaque de montage (EF000118) | Non |
| Fixation sur mât (EF009582) | Non |
| Nombre de portes (EF000122) | 1.00 |
| Nombre de serrures (EF000123) | 2.00 |
| Toit incliné (EF009278) | Non |
| Finition CEM (EF001062) | Non |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Résistance aux chocs (EF004293) | IK10 |
| Classe de protection (IP) (EF005474) | IP66 |
| Classe de protection (NEMA) (EF011959) | 4 |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE NVENT FR.pdf | 76 Mbytes |
|
| MAP0312030PER5 MAP0312030PER5 FR_MAP0306030PER5.pdf | 781 Kbytes |
|
