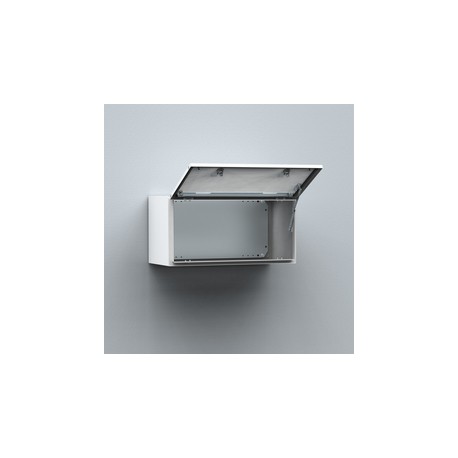

MAP0310030PER5 ELDON Armoire murale, 300x1000x300
MAP0310030PER5
ELDON
Armoire murale, 300x1000x300
Peinture murale, 300x1000x300, compact, 1 porte, pas de MP, l'acier doux, IP66
Armoire murale, 300x1000x300, Compacte, 1 porte, Sans PM, acier , IP66
Mural, 300x1000x300, Boîtier compact, 1 porte, sans MP, acier doux, IP66
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Coffret horizontal en tôle acier
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
Related products
▲Les plus vendus
▲En savoir plus
▲Fonctions
- Matériau: Corps: Acier 1.5 mm. Plaque passe-câbles: Acier 1.4 mm. Porte: Acier 1.5 mm MAD0608030R5 / 2 mm à partir de MAD0801230R5. Platine: Acier galvanisé 2 mm.
- Corps: Plié et soudure continue. Quatre perforations de 8.5 mm pour fixation murale sur bossages de 20.4 mm de diamètre × 2 mm pour la circulation de l'air à l'arrière de l'armoire.
- Fronton: Montage en saillie avec ouverture à 130 °. Charnières amovibles dissimulées avec axe imperdable. Les charnières peuvent être montées pour permettre une ouverture par le haut ou par le bas. Un arrêt de porte mécanique maintient le panneau ouvert. Goujons soudés M6 intérieurs. Un profilé de montage amovible du côté des charnières. L'étanchéité est assurée par un joint en polyuréthane injecté d'une seule pièce.
- Fermeture: Serrure préhensible personnalisée pour une ouverture facile du panneau. Serrure DIN 3 mm et mouvement à 90°. Autres inserts disponibles en tant qu'accessoires.
- Platine de montage: La platine de montage est graduée sur la hauteur au pas de 10 mm pour faciliter le positionnement des équipements. Le haut et le bas sont perforés pour permettre la fixation des câbles. Fixée sur des goujons soudés M8 à l'arrière de l'armoire. Toutes les faces de 800 mm minimum comportent un pli rigidificateur.
- Plaque passe-câbles: En haut et en bas. Placées tout au fond de l'armoire pour simplifier le câblage sur la platine de montage. Passe-câbles (AF) et joints (AG) non fournis. Les passe-câbles utilisés sont ceux des armoires MAS ou MAD.
- Protection: Sur armoires indépendantes, la conformité IP 66 TYPE 4, 12 IK 10 est garantie tant que le ou les passe-câbles et joints fournis en accessoires sont montés. Combinée avec une autre armoire MAS ou MAD, conforme IP 55 TYPE 12.
- Finition: Peinture poudre RAL 7035 finition structurée.
- Livraison: Armoire avec panneau, profil de montage de panneau et platine de montage (non inclus pour les références se terminant par PER5). Clé en plastique deux points 3 mm et accessoires de montage. Possibilités de mise à la terre.
| Atributo del producto | Valor |
|---|---|
| Hauteur (H) | 300mm |
| Largeur (W) | 999mm |
| Profondeur (D) | 300mm |
| Platine de montage incluse | Non |
| Nombre de verrous | 2 |
| Matériau | Acier doux |
| Finition | Revêtement poudré |
| Couleur | Gris clair |
| Code couleur | RAL 7035 |
| Épaisseur du corps | 1.5mm |
| Épaisseur de porte | 1.5mm |
| Largeur de plaque passe-câbles | 410mm |
| Profondeur de plaque passe-câbles | 96mm |
| Type de plaque passe-câbles | 3 |
| Nombre de plaques passe-câbles | 4 |
| Poids | 17.2kg |
| UPC | 783510486914 |
| EAN | 8713574123830 |
| Quantité d'emballage standard | 1 |
| Quantité d'emballage | 1 |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | 1.00 mm |
| Hauteur (EF000040) | 300.00 mm |
| Profondeur (EF000049) | 300.00 mm |
| Matériau (EF002169) | Acier |
| Finition de la surface (EF006569) | Revêtu par poudre |
| Couleur (EF000007) | Gris |
| Numéro RAL (EF000116) | 7.04 |
| Avec plaque de montage (EF000118) | Non |
| Fixation sur mât (EF009582) | Non |
| Nombre de portes (EF000122) | 1.00 |
| Nombre de serrures (EF000123) | 2.00 |
| Toit incliné (EF009278) | Non |
| Finition CEM (EF001062) | Non |
| Avec porte à hublot (EF001089) | Non |
| Avec porte de ventilation (EF006279) | Non |
| Avec porte arrière (EF007381) | Non |
| Résistance aux chocs (EF004293) | IK10 |
| Classe de protection (IP) (EF005474) | IP66 |
| Classe de protection (NEMA) (EF011959) | 4 |
