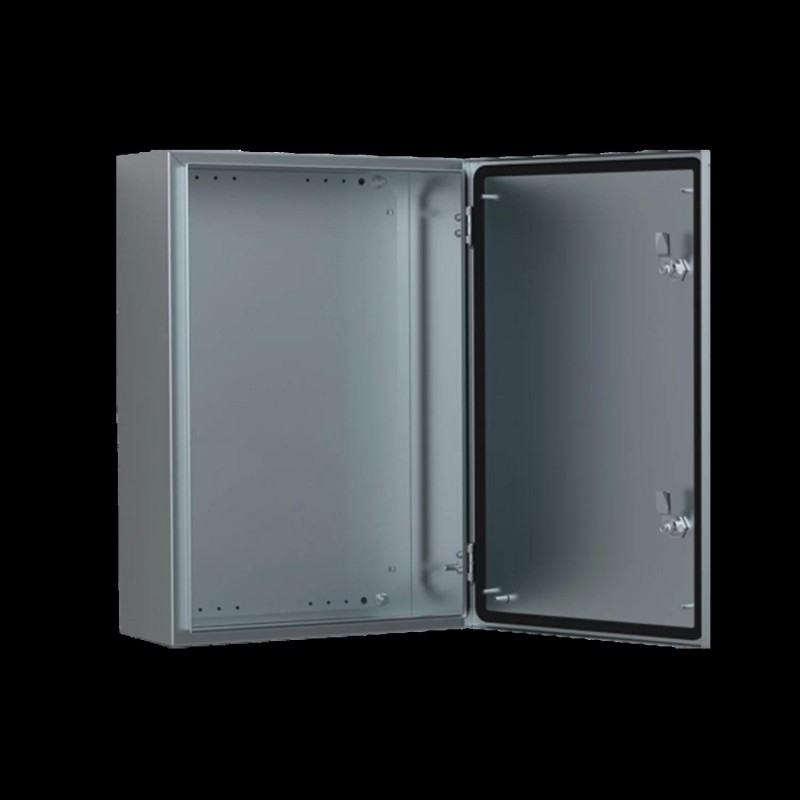

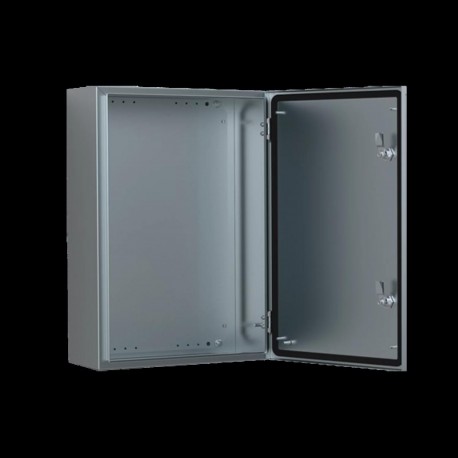

ASR0243615-316 ELDON Armoire murale, 240x360x150
ASR0243615-316
ELDON
Armoire murale, 240x360x150
Peinture murale, 240x360x150, compact, 1 porte, avec MP en acier inoxydable 316, IP66
Armoire murale, 240x360x150, Compacte, 1 porte, avec PM, inox 316, IP66
Boîtier à porte unique, ASR, 240x360x150mm, brossé, inox 316
Armoires, coffrets, boites, baies, pupitres et accessoires > Boîte / Coffret / armoire de distribution (vide)
Armoires en acier inoxydable
Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par ELDON
Related products
▲Les plus vendus
▲En savoir plus
▲Fonctions
- Matériau: Acier inox brossé AISI 304L / AISI 316L. Corps: 1.5 mm. Porte pour AISI 304L: 1.5 mm / 2 mm pour armoires avec une hauteur ou largeur de 600 mm ou plus. Porte pour AISI 316L: 2 mm. Platine: Acier galvanisé 2 mm.
- Corps: Plié et à soudure continue. Pour faciliter l'installation, chaque coin arrière de l'armoire dispose d'un marquage laser indiquant précisément où percer les trous et fixer les supports de fixation murale AWS.
- Porte: Coin monobloc. Montage en surface, ouverture à 130°. Charnières en acier inoxydable AISI 304 invisibles avec axe captif. Peuvent être montées pour une ouverture à gauche ou à droite. L'étanchéité est assurée par un joint polyuréthane injecté. Pour·l’inox·316L,·l'étanchéité est assurée par un joint en silicone injecté. Goujons internes M6 soudés pour monter les profilés de porte MMDP en option.
- Fermeture: Serrure DIN 3mm double barre en zamak personnalisée nVent HOFFMAN avec mécanisme anti-vibrations et mouvement à 90°. Deux serrures pour les armoires de 600 à 800 mm de haut. Serrures à crémone trois points ou 3 serrures pour les armoires de 1000 mm de haut et plus. Serrure en acier inox et autres versions disponibles en tant qu'accessoires.
- Platine de montage: La platine est graduée verticalement au pas de 10 mm pour faciliter le positionnement du matériel, Des perçages sont disponibles dans le haut et le bas pour la fixation des câbles. Fixée sur des goujons M8 soudés à l'arrière de l'armoire. Les côtés de 800 mm et plus comportent un pli rigidificateur. L'accessoire AMG permet de régler la profondeur de la platine.
- Accès des câbles: Aucune plaque passe-câbles ni ouverture en standard, afin de maximiser l'étanchéité et conserver des lignes épurées.
- Protection: Conforme IP 66 TYPE 4X, 12 IK 10.
- Finition: Acier inox pré-brossé au grain de 400.
- Livraison: Armoire avec porte, plaque de fixation, Clé plastique DIN 3mm double barre et accessoires de montage. Clé métallique pour une hauteur de 1 000 mm et plus.
- Information complémentaire: Pour les applications en extérieur exposées aux intempéries, l'utilisation d'un auvent est recommandée. De même dans des environnements sujets aux changements importants de température la condensation doit être prise en considération. Vous pouvez vous reporter au chapitre "gestion thermique" de ce catalogue.
| Atributo del producto | Valor |
|---|---|
| Hauteur | 240mm |
| Largeur | 360mm |
| Profondeur | 150mm |
| Matériau | Acier inoxydable 316 |
| Profondeur de montage maximale | 132mm |
| Finition | Finition brossée |
| Épaisseur du corps | 1.5mm |
| Épaisseur de porte | 2mm |
| Nombre de verrous | 1 |
| Poids | 4.8kg |
| UPC | 783510450236 |
| EAN | 8713574120891 |
| Quantité d'emballage standard | 1 |
| Quantité d'emballage | 1 |
| Caractéristique | Valeur |
|---|---|
| Largeur (EF000008) | None mm |
| Hauteur (EF000040) | None mm |
| Profondeur (EF000049) | None mm |
| Matériau (EF002169) | |
| Qualité du matériau (EF001257) | |
| Finition de la surface (EF006569) | |
| Couleur (EF000007) | |
| Numéro RAL (EF000116) | |
| Indépendant (EF020363) | |
| Modèle mural avec prise au sol (EF015208) | |
| Montage mural (EF000664) | |
| Modèle angulaire (EF020814) | |
| Encastrement intermédiaire (EF022994) | |
| À coupler (EF001229) | |
| Avec plaque de montage (EF000118) | |
| Plaque de montage réglable en profondeur (EF006054) | |
| Encastrement mural (EF007536) | |
| Fixation sur mât (EF009582) | |
| Nombre de portes (EF000122) | |
| Nombre de serrures (EF000123) | |
| Adapté à un montage métrique (EF005823) | |
| Toit incliné (EF009278) | |
| Finition CEM (EF001062) | |
| Avec porte à hublot (EF001089) | |
| Avec porte de ventilation (EF006279) | |
| Avec porte arrière (EF007381) | |
| Résistance aux chocs (EF004293) | |
| Classe de protection (IP) (EF005474) | |
| Classe de protection (NEMA) (EF011959) | |
| Capacité de perte de chaleur (delta T = 20 K) selon IEC/TR 60890 (EF014986) | None W |
| Charge max. autorisée de l'armoire selon IEC 62208 (EF014987) | None N |
| Charge max. autorisée de la porte selon IEC 62208 (EF014988) | None N |
| Charge max. autorisée de la plaque de montage selon IEC 62208 (EF014989) | None N |
Datasheet - PDF
▲| Titre: | Taille: | Type: |
|---|---|---|
| PDF CATALOGUE NVENT FR.pdf | 76 Mbytes |
|
| ASR0243615-316 ASR0243615-316 FR_ASR0242415.pdf | 1005 Kbytes |
|
