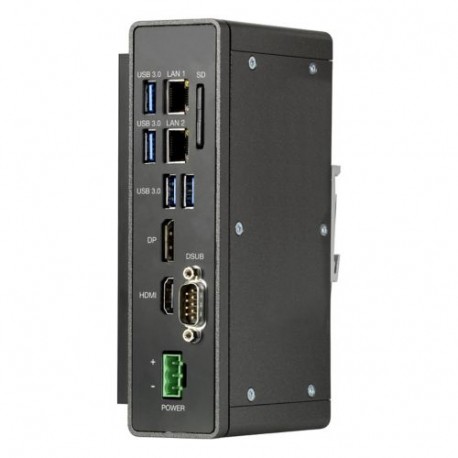

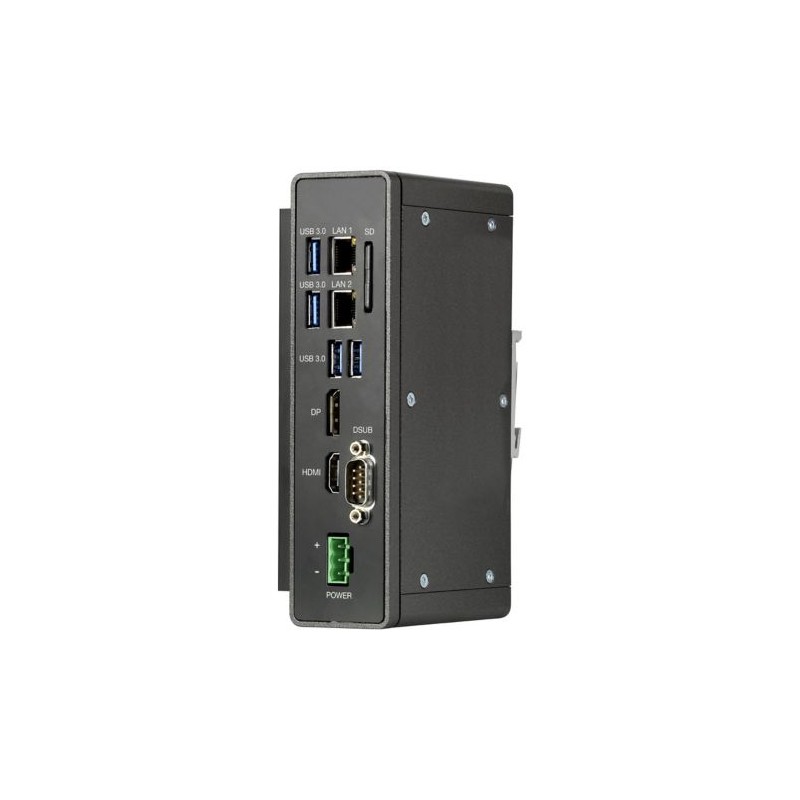

EATON - MOELLER XP-504-BOXPC-A10-A00-2V EP-400012 Y7-400012 - Image 1

Les images sont à titre illustratif. Svp, révisez la fiche technique.

XP-504-BOXPC-A10-A00-2V EP-400012 Y7-400012 EATON ELECTRIC PC Box avec Visual Designer Runtime

Référence: XP-504-BOXPC-A10-A00-2V

Code: EP-400012

Numéro de catalogue: Y7-400012

Fabricant: EATON - MOELLER

Description:

PC Box avec Visual Designer Runtime
Eaton Box-PC, 2 x Ethernet, 4 x USB3.0, 1 x RS-232, Windows 10, VISUAL DESIGNER
Box-PC, 2 x Ethernet, 4 x USB3.0, 1 x RS-232, Windows 10, VISUAL DESIGNER

Catégories:

  • Commande industrielle API > PC industriel
  • EATON - MOELLER > Terminaux tactiles IHM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON - MOELLER

  • En savoir plus
  • ETIM
  • PDF
  • Commentaires
Garantie, réparation et dévolution.

Prix unitaire: 2.738,20 €

Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant).

Calculer le prix par quantité

QuantitéPrix

Délai standard: 5 jours.

  • Ces délais sont estimatifs et peuvent varier une fois la commande de l'article traitée.

DERNIÈRE CONSULTÉS

EN SAVOIR PLUS

Spécifications générales

Product Name
Eaton XP Panel PC
Catalog Number
EP-400012
Model Code
XP-504-BOXPC-A10-A00-2V
EAN
7640130100022
Product Length/Depth
55 mm
Product Height
170 mm
Product Width
92.3 mm
Product Weight
1.15 kg
Certifications
CE
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS

Features & Functions

Enclosure material
Aluminum (die-cast)
Features
Customer individual configuration
Fitted with:
Other storage media

General

Degree of protection
NEMA 1
IP20
Degree of protection (front side)
IP20
Interfaces
Ethernet (10/100/1000 Mbps)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
Mounting method
Rail mounting possible
Wall mounting/direct mounting
Number of slots
1 (for SD-Card)
Product category
Panel PC
Protocol
EtherNet/IP
Software
VISUAL DESIGNER
Type
Industrial PC
Voltage type
DC

Climatic environmental conditions

Ambient operating temperature - min
0 °C
Ambient operating temperature - max
50 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
45 °C

Electrical rating

Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20 VDC
Supply voltage at DC - max
28 VDC

System

Battery runtime
5 years typ.
Operating system
Windows 10

Design verification

Static heat dissipation, non-current-dependent Pvs
31.2 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Is the panel builder's responsibility.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for EP-400012 Commande industrielle API (EC001413)

Nom de la caractéristiqueTension d'alimentation CA 50 Hz (EF007532)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation CA 60 Hz (EF007533)
Valeur de la caractéristique0 V
Nom de la caractéristiqueTension d'alimentation CC (EF007534)
Valeur de la caractéristique20 V
Nom de la caractéristiqueType de tension d'alimentation (EF002991)
Valeur de la caractéristiqueCC
Nom de la caractéristiqueNombre d'interfaces matérielles Industrial Ethernet (EF003020)
Valeur de la caractéristique2
Nom de la caractéristiqueNombre d'interfaces matérielles PROFINET (EF006932)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-232 (EF003021)
Valeur de la caractéristique1
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-422 (EF003022)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série RS-485 (EF003023)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles en série TTY (EF003024)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles USB (EF003025)
Valeur de la caractéristique4
Nom de la caractéristiqueNombre d'interfaces matérielles parallèles (EF003026)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'interfaces matérielles Wireless (EF006933)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres interfaces matérielles (EF003027)
Valeur de la caractéristique0
Nom de la caractéristiqueProtocole pris en charge pour PROFIBUS (EF003052)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour CAN (EF003053)
Valeur de la caractéristiqueNon
Nom de la caractéristiquesupporte le protocole pour EtherCAT (EF017564)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS (EF003054)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour ASI (EF003051)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour KNX (EF003055)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Modbus (EF003057)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Data-Highway (EF003058)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet (EF003059)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SUCONET (EF003060)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour LON (EF003017)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET IO (EF007525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFINET CBA (EF007524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SERCOS (EF006657)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour Foundation Fieldbus (EF007522)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour EtherNet/IP (EF007521)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueProtocole pris en charge pour AS-Interface Safety at Work (EF007519)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour DeviceNet Safety (EF007520)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour INTERBUS-Safety (EF006662)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour PROFIsafe (EF007526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour SafetyBUS p (EF007527)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueProtocole pris en charge pour autres systèmes de bus (EF003062)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio Bluetooth (EF007178)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio WLAN 802.11 (EF007179)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GPRS (EF008523)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio GSM (EF008524)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueStandard radio UMTS (EF008525)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMaître IO-Link (EF007298)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows 9x (EF003041)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows 2000 (EF003043)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows XP (EF003044)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows ME (EF003045)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows CE (EF003046)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation LINUX (EF003047)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows Vista (EF007091)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows 2003 Server (EF007090)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows 7 (EF008526)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté au système d'exploitation Windows 8 (EF009923)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAdapté à d'autres systèmes d'exploitation (EF003048)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueSystème d'exploitation préinstallé (EF007535)
Valeur de la caractéristiqueWindows 10
Nom de la caractéristiqueMémoire principale max. (EF003123)
Valeur de la caractéristique8 MB
Nom de la caractéristiqueClasse de protection (IP) (EF005474)
Valeur de la caractéristiqueIP20
Nom de la caractéristiqueClasse de protection (NEMA) (EF011959)
Valeur de la caractéristique1
Nom de la caractéristiqueTempérature de fonctionnement (EF002393)
Valeur de la caractéristique0 °C
Nom de la caractéristiqueType de construction du boîtier (EF004008)
Valeur de la caractéristiqueBox
Nom de la caractéristiqueAvec disque dur (EF002000)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueType de processeur (EF003122)
Valeur de la caractéristiqueIntel Atom
Nom de la caractéristiqueFréquence d'horloge de processeur (EF011957)
Valeur de la caractéristique2 GHz
Nom de la caractéristiqueAvec carte graphique (EF003130)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec carte son (EF003131)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec disque optique (EF012515)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueAvec lecteur de disquettes (EF003128)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre d'emplacements libres AGP (EF003133)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'emplacements libres PCI (EF003134)
Valeur de la caractéristique0
Nom de la caractéristiqueAvec autres supports de stockage (EF003129)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueNombre d'emplacements libres ISA (EF003135)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'emplacements libres ISA, carte PC (PCMCIA) (EF003136)
Valeur de la caractéristique0
Nom de la caractéristiqueNombre d'autres emplacements libres (EF003137)
Valeur de la caractéristique0
Nom de la caractéristiqueMontage possible sur barres profilées (EF003972)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueMontage mural/direct possible (EF007020)
Valeur de la caractéristiqueOui
Nom de la caractéristiqueEncastrement frontal possible (EF007016)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueMontage sur rack possible (EF007018)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueNombre de ports pour supports de stockage (EF011958)
Valeur de la caractéristique1
Nom de la caractéristiqueAdapté aux fonctions de sécurité (EF001597)
Valeur de la caractéristiqueNon
Nom de la caractéristiqueLargeur (EF000008)
Valeur de la caractéristique92.3 mm
Nom de la caractéristiqueHauteur (EF000040)
Valeur de la caractéristique170 mm
Nom de la caractéristiqueProfondeur (EF000049)
Valeur de la caractéristique55 mm
Nom de la caractéristiqueCapacité de mémoire du disque dur (EF004682)
Valeur de la caractéristique0.064 TB

FICHE TECHNIQUE - PDF

Derniers commentaires de nos clients

Toutes les évaluations que nous recevons des articles que nous proposons sont réels et vérifiés. Un petit geste, mais très précieux. Je vous remercie pour cette minute que vous passez à nous laisser votre avis et note sur les produits, car il nous aide à continuer à améliorer et à offrir encore plus la qualité de service.
