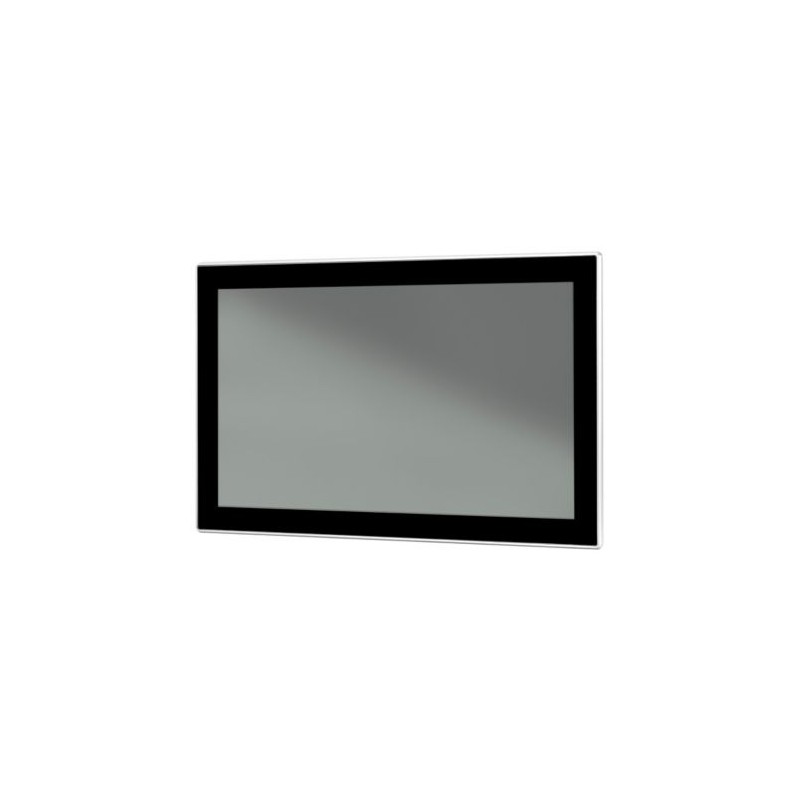

XP-504-21-TERMINAL EP-400139 Y7-400139 EATON ELECTRIC Terminal PC capacitif multi-touch 21" Agrandir l'image
Les images sont à titre illustratif. Svp, révisez la fiche technique.

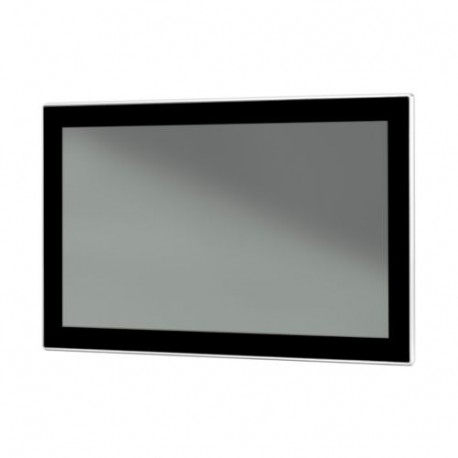

XP-504-21-TERMINAL EP-400139 Y7-400139 EATON ELECTRIC Terminal PC capacitif multi-touch 21"

XP-504-21-TERMINAL

EP-400139

Y7-400139

EATON-MOELLER

Terminal PC capacitif multi-touch; 21"

Eaton Terminal, Capacitive multitouch (PCT), 21.5", 0 x Ethernet, 0 x USB3.0, 0 x RS-232

Terminal, Multitouch capacitif (PCT), 21.5z, 0 x Ethernet, 0 x USB3.0, 0 x RS-232

Plus de détails


Commande industrielle API > PC industriel

Terminaux tactiles IHM

Produit neuf dans son emballage d'origine avec toutes les garanties et les certifications émises par EATON-MOELLER

Prix total: $3,845.05
Prix unitaire: $3,845.05
Ce prix est par unité et montre la valeur nette (excluant les taxes indirectes le cas échéant) .

Si notre prix n'est pas le meilleur, demandez-nous un devis. Demander un devis

Les plus vendus

▲

En savoir plus

▲


Spécifications générales

Product Name
Eaton XP Panel PC
Catalog Number
EP-400139
Model Code
XP-504-21-TERMINAL
EAN
7640130099951
Product Length/Depth
544 mm
Product Height
335.5 mm
Product Width
75 mm
Product Weight
5.9 kg
Certifications
CE
UKCA
UL
UL File No.: E205091
Certified by UL for use in Canada
UL report applies to both US and Canada
UL 61010-1
RoHS

Features & Functions

Enclosure material
Aluminum (die-cast)
Features
Customer individual configuration
Fitted with:
Touch screen

General

Degree of protection
NEMA 12
IP65
Degree of protection (front side)
IP65
Explosion safety category for dust
ATEX dust-ex-protection, II 3D Ex tc IIIC T70°C U
Interfaces
Ethernet (10/100/1000 Mbps)
4 x USB 3.0
1 x DP
1 x HDMI
1 x RS232/RS422/485
RS232 (not galvanically isolated, 9-pin SUB-D plug, UNC)
RS485 (not galvanically isolated, 9-pin SUB-D plug, UNC)
1 x DVI-I
Mounting method
Front build in possible
Product category
Panel PC
Type
Industrial PC
Voltage type
DC

Climatic environmental conditions

Ambient operating temperature - min
0 °C
Ambient operating temperature - max
45 °C
Ambient storage temperature - min
-20 °C
Ambient storage temperature - max
60 °C
Environmental conditions
Condensation: Non-condensing
Operating temperature - min
0 °C
Operating temperature - max
45 °C

Electrical rating

Rated operational voltage
24 V DC (power-supply - safety extra low voltage)
Supply voltage at AC, 50 Hz - min
0 VAC
Supply voltage at AC, 50 Hz - max
0 VAC
Supply voltage at DC - min
20 VDC
Supply voltage at DC - max
28 VDC

Display

Display lighting
LED
Dimmable via software
Display size
476.64 x 268.11 mm
16:9
Display type
TFT
Display viewing angle
89°/89°/89°/89° (left/right/up/down)
Lifespan
50,000 h (Service life of back-lighting)
Luminance intensity
350 cd/m²
Pixel resolution
1920 x 1080
WUXGA
Screen size (diagonal)
21.5 in
Touch technology
Capacitive multitouch (PCT)
Multi-touch touch panel touch sensor

Design verification

Equipment heat dissipation, current-dependent Pvid
16.8 W
Static heat dissipation, non-current-dependent Pvs
16.8 W
10.2.2 Corrosion resistance
Meets the product standard's requirements.
10.2.3.1 Verification of thermal stability of enclosures
Meets the product standard's requirements.
10.2.3.2 Verification of resistance of insulating materials to normal heat
Meets the product standard's requirements.
10.2.3.3 Resist. of insul. mat. to abnormal heat/fire by internal elect. effects
Meets the product standard's requirements.
10.2.4 Resistance to ultra-violet (UV) radiation
Please enquire
10.2.5 Lifting
Does not apply to enclosures without lifting aids.
10.2.6 Mechanical impact
Does not apply, since the entire switchgear needs to be evaluated.
10.2.7 Inscriptions
Meets the product standard's requirements.
10.3 Degree of protection of assemblies
Meets the product standard's requirements.
10.4 Clearances and creepage distances
Meets the product standard's requirements.
10.5 Protection against electric shock
Is the panel builder's responsibility.
10.6 Incorporation of switching devices and components
Does not apply, since the entire switchgear needs to be evaluated.
10.7 Internal electrical circuits and connections
Is the panel builder's responsibility.
10.8 Connections for external conductors
Is the panel builder's responsibility.
10.9.2 Power-frequency electric strength
Is the panel builder's responsibility.
10.9.3 Impulse withstand voltage
Is the panel builder's responsibility.
10.9.4 Testing of enclosures made of insulating material
Is the panel builder's responsibility.
10.10 Temperature rise
The panel builder is responsible for the temperature rise calculation. Eaton will provide heat dissipation data for the devices.
10.11 Short-circuit rating
Is the panel builder's responsibility.
10.12 Electromagnetic compatibility
Is the panel builder's responsibility.
10.13 Mechanical function
The device meets the requirements, provided the information in the instruction leaflet (IL) is observed.

ETIM for EP-400139 Commande industrielle API (EC001413)
Caractéristique Valeur
Tension d'alimentation CA 50 Hz (EF007532) 0 V
Tension d'alimentation CA 60 Hz (EF007533) 0 V
Tension d'alimentation CC (EF007534) 20 V
Type de tension d'alimentation (EF002991) CC
Nombre d'interfaces matérielles Industrial Ethernet (EF003020) 0
Nombre d'interfaces matérielles PROFINET (EF006932) 0
Nombre d'interfaces matérielles en série RS-232 (EF003021) 0
Nombre d'interfaces matérielles en série RS-422 (EF003022) 0
Nombre d'interfaces matérielles en série RS-485 (EF003023) 0
Nombre d'interfaces matérielles en série TTY (EF003024) 0
Nombre d'interfaces matérielles USB (EF003025) 0
Nombre d'interfaces matérielles parallèles (EF003026) 0
Nombre d'interfaces matérielles Wireless (EF006933) 0
Nombre d'autres interfaces matérielles (EF003027) 0
Protocole pris en charge pour PROFIBUS (EF003052) Non
Protocole pris en charge pour CAN (EF003053) Non
supporte le protocole pour EtherCAT (EF017564) Non
Protocole pris en charge pour INTERBUS (EF003054) Non
Protocole pris en charge pour ASI (EF003051) Non
Protocole pris en charge pour KNX (EF003055) Non
Protocole pris en charge pour Modbus (EF003057) Non
Protocole pris en charge pour Data-Highway (EF003058) Non
Protocole pris en charge pour DeviceNet (EF003059) Non
Protocole pris en charge pour SUCONET (EF003060) Non
Protocole pris en charge pour LON (EF003017) Non
Protocole pris en charge pour PROFINET IO (EF007525) Non
Protocole pris en charge pour PROFINET CBA (EF007524) Non
Protocole pris en charge pour SERCOS (EF006657) Non
Protocole pris en charge pour Foundation Fieldbus (EF007522) Non
Protocole pris en charge pour EtherNet/IP (EF007521) Non
Protocole pris en charge pour AS-Interface Safety at Work (EF007519) Non
Protocole pris en charge pour DeviceNet Safety (EF007520) Non
Protocole pris en charge pour INTERBUS-Safety (EF006662) Non
Protocole pris en charge pour PROFIsafe (EF007526) Non
Protocole pris en charge pour SafetyBUS p (EF007527) Non
Protocole pris en charge pour autres systèmes de bus (EF003062) Non
Standard radio Bluetooth (EF007178) Non
Standard radio WLAN 802.11 (EF007179) Non
Standard radio GPRS (EF008523) Non
Standard radio GSM (EF008524) Non
Standard radio UMTS (EF008525) Non
Maître IO-Link (EF007298) Non
Adapté au système d'exploitation Windows 9x (EF003041) Non
Adapté au système d'exploitation Windows 2000 (EF003043) Non
Adapté au système d'exploitation Windows XP (EF003044) Non
Adapté au système d'exploitation Windows ME (EF003045) Non
Adapté au système d'exploitation Windows CE (EF003046) Non
Adapté au système d'exploitation LINUX (EF003047) Non
Adapté au système d'exploitation Windows Vista (EF007091) Non
Adapté au système d'exploitation Windows 2003 Server (EF007090) Non
Adapté au système d'exploitation Windows 7 (EF008526) Non
Adapté au système d'exploitation Windows 8 (EF009923) Non
Adapté à d'autres systèmes d'exploitation (EF003048) Non
Système d'exploitation préinstallé (EF007535) Sans
Mémoire principale max. (EF003123) 0 MB
Classe de protection (IP) (EF005474) IP65
Classe de protection (NEMA) (EF011959) 12
Température de fonctionnement (EF002393) 0 °C
Type de construction du boîtier (EF004008) Autre
Avec disque dur (EF002000) Non
Type de processeur (EF003122) Autre
Fréquence d'horloge de processeur (EF011957) 0 GHz
Avec carte graphique (EF003130) Non
Avec carte son (EF003131) Non
Avec disque optique (EF012515) Non
Avec lecteur de disquettes (EF003128) Non
Nombre d'emplacements libres AGP (EF003133) 0
Nombre d'emplacements libres PCI (EF003134) 0
Avec autres supports de stockage (EF003129) Non
Nombre d'emplacements libres ISA (EF003135) 0
Nombre d'emplacements libres ISA, carte PC (PCMCIA) (EF003136) 0
Nombre d'autres emplacements libres (EF003137) 0
Montage possible sur barres profilées (EF003972) Non
Montage mural/direct possible (EF007020) Non
Encastrement frontal possible (EF007016) Oui
Montage sur rack possible (EF007018) Non
Nombre de ports pour supports de stockage (EF011958) 0
Adapté aux fonctions de sécurité (EF001597) Non
Largeur (EF000008) 75 mm
Hauteur (EF000040) 335.5 mm
Profondeur (EF000049) 544 mm
Capacité de mémoire du disque dur (EF004682) 0 TB

Datasheet - PDF

▲
Titre: Taille: Type:
PDF CATALOGUE EATON EN .pdf 38 Mbytes
XP-504-21-TERMINAL Y7-400139 EP-400139 ES_199996.pdf 3 Mbytes XP-504-21-TERMINAL Y7-400139 EP-400139 ES_199996.pdf
